Kompletny przewodnik po zastosowaniach i okablowaniu przełączników DPDT
2025-10-28 13508

Dwubiegunowy przełącznik dwupołożeniowy (DPDT) to kompaktowy, ale potężny element, który może sterować dwoma obwodami lub przepływem prądu wstecznego za pomocą jednego działania.Jest powszechnie stosowany w automatyce, robotyce, systemach zasilania i elektronice ze względu na jego elastyczność i niezawodność.Ten przewodnik przeprowadzi Cię krok po kroku przez proces działania przełącznika DPDT, gdzie jest używany, jak go okablować oraz jak zapewnić jego bezpieczeństwo i niezawodność.

Katalog

Zasada działania przełącznika DPDT

Przełącznik DPDT to w zasadzie dwa Jednobiegunowy podwójny rzut (SPDT) przełączniki w jednym korpusie.Posiada sześć terminali dwa wspólne wejścia i cztery wyjścia.Po przełączeniu przełącznika oba bieguny zmieniają razem stan, łącząc każde wejście z jednym z dwóch wyjść.

• Sterowanie dwoma niezależnymi obwodami.

• Odwróć polaryzację, aby zmienić kierunek silnika.

• Przełączaj pomiędzy dwoma źródłami zasilania lub urządzeniami.

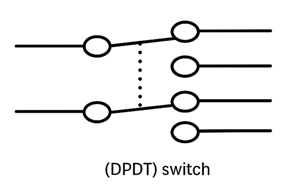

Rysunek 2. Symbol obwodu dwubiegunowego przełącznika dwupołożeniowego (DPDT).

Konfiguracje przełączników

• ON-ON: Dwie stabilne pozycje, każda łącząca inny obwód.

• ON-OFF-ON: Zawiera środkowe położenie OFF, aby zatrzymać przepływ prądu przed odwróceniem.

Wewnątrz przełącznika DPDT

Wewnątrz przełącznika DPDT znajdują się dwa identyczne bieguny, każdy z jednym zaciskiem wspólnym (COM), normalnie otwartym (NO) i normalnie zamkniętym (NC).Kiedy siłownik się porusza, oba bieguny przełączają się jednocześnie.

Siłownik: Dźwignia, klawisz, suwak lub przycisk używany do obsługi przełącznika.

Styki i sprężyny: Metalowe punkty kontaktowe, które otwierają lub zamykają obwody oraz mechanizm sprężynowy zapewniający dotykowe sprzężenie zwrotne.

Obudowa: Izolowana obudowa, która bezpiecznie utrzymuje wszystkie komponenty.

W modelach wysokiej jakości zastosowano stop srebra lub pozłacane styki, co zapewnia lepszą przewodność i żywotność.Uszczelnione obudowy chronią przed kurzem i wilgocią w wymagających warunkach.

Zastosowania przełącznika DPDT

Sterowanie silnikiem- Powszechnie używane do odwracania kierunku silników prądu stałego poprzez zmianę polaryzacji.Jest to ważne w robotyce, pojazdach elektrycznych i systemach przenośników.

Wybór źródła zasilania- Umożliwia przełączanie między dwoma źródłami zasilania, na przykład baterią i zewnętrznym zasilaczem, zapewniając nieprzerwaną pracę w konfiguracjach rezerwowych lub solarnych.

Kierowanie sygnału- Używany w systemach audio, oprzyrządowaniu i konfiguracjach testowych do kierowania jednego sygnału do wielu wyjść lub wejść.

Oświetlenie i automatyka- Steruje wieloma obwodami lub trybami oświetlenia w panelach sterowania, takimi jak oświetlenie wewnętrzne/zewnętrzne lub ustawienia niskiej/wysokiej jasności.

Systemy morskie i samochodowe- Trwałe, uszczelnione przełączniki DPDT są stosowane w łodziach, pojazdach kempingowych i pojazdach do sterowania pompami, światłami i systemami pomocniczymi, gdzie wymagana jest odporność na wibracje lub wilgoć.

Projekty edukacyjne i prototypowe- Przełączniki DPDT są powszechnie stosowane w konfiguracjach prototypowych i obwodach eksperymentalnych w celu zapewnienia ręcznego sterowania silnikami, przekaźnikami lub sprzętem testowym na etapach projektowania i testowania.

Typowe projekty przełączników DPDT

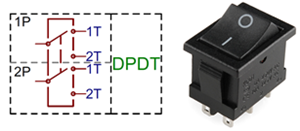

Rysunek 3. Przełącznik dwubiegunowy podwójnego rzutu (DPDT).

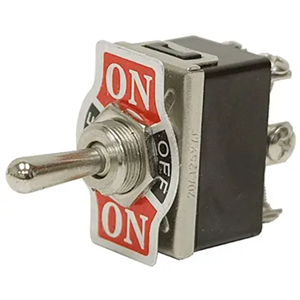

Przełącz przełącznik: Obsługiwany dźwignią, niezawodny i łatwy w montażu.

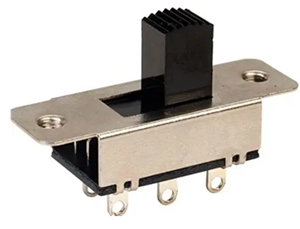

Rysunek 4. Przełącznik suwakowy dwubiegunowy, dwupołożeniowy (DPDT).

Przełącznik suwakowy: Kompaktowa konstrukcja odpowiednia do obwodów niskiego napięcia.

Rysunek 5. Dwubiegunowy przełącznik kołyskowy o podwójnym rzucie (DPDT).

Przełącznik kołyskowy: Płaski siłownik powszechnie stosowany w urządzeniach i deskach rozdzielczych.

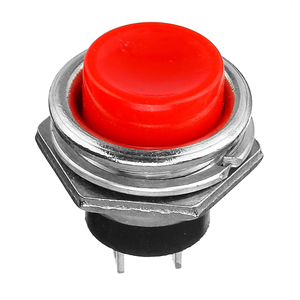

Rysunek 6. Przełącznik przyciskowy dwubiegunowy, dwupołożeniowy (DPDT).

Przełącznik przyciskowy: Wersje chwilowe lub zatrzaskowe do paneli testowych lub konfiguracji automatyki.

Okablowanie przełącznika DPDT do odwracania silnika prądu stałego

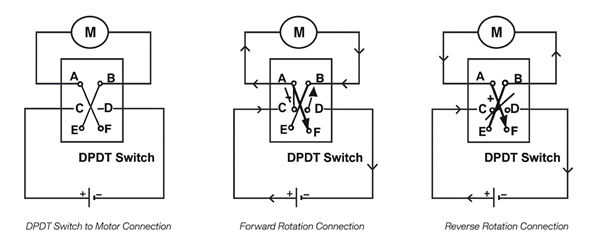

Rysunek 7. Kontrolowanie kierunku obrotu silnika prądu stałego

Aby podłączyć przełącznik DPDT do sterowania kierunkiem silnika, najpierw zidentyfikuj sześć zacisków: A i B przeznaczone są do przewodów silnika, C i D służą do zasilania, oraz E i F służyć jako połączenia krzyżowe.Podłącz zacisk E do D i zaciski F do C za pomocą krótkich przewodów połączeniowych.Następnie podłącz silnik, podłączając przewód 1 do zacisku A i przewód 2 do zacisku B. Na koniec podłącz zasilanie z przewodem dodatnim prowadzącym do zacisku C i przewodem ujemnym do zacisku D.

Podczas pracy jedno położenie przełącznika powoduje silnik obraca się do przodu, podczas gdy pozycja przeciwna odwraca polaryzacjępowodując obrót silnika w przeciwnym kierunku.Gdy przełącznik znajduje się w pozycji centrum WYŁ położeniu, silnik zatrzymuje się całkowicie.Przed okablowaniem należy zawsze sprawdzić układ zacisków i parametry przełącznika, aby zapewnić bezpieczną pracę.W przypadku większych silników najlepiej jest użyć przełącznika DPDT do sterowania przekaźnikiem lub stycznikiem, zamiast bezpośrednio przełączać pełne obciążenie.

Plusy i minusy przełączników DPDT

Plusy

• Steruje jednocześnie dwoma obwodami

• Proste i skuteczne odwrócenie polaryzacji

• Zastępuje dwa przełączniki SPDT

• Dostępne w wielu wersjach i poziomach ochrony

• Niedrogi i łatwy w instalacji

Wady

• Ograniczona wydajność prądowa

• Styki zużywają się wraz z upływem czasu przy częstym użytkowaniu

• Brak wbudowanego zabezpieczenia przed przeciążeniem

• Okablowanie należy wykonać ostrożnie, aby uniknąć zwarć

• Nie nadaje się do automatycznego lub szybkiego przełączania

Porównanie DPDT z innymi przełącznikami

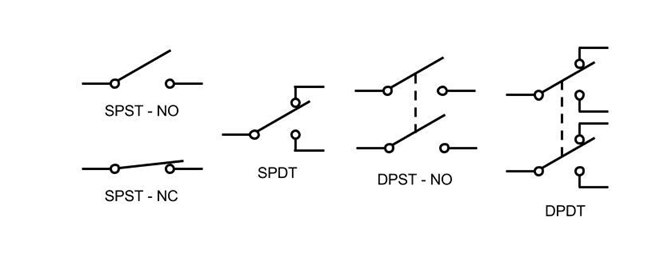

Rysunek 8. Podstawowe typy symboli przełączników elektrycznych

Przełącznik Wpisz	Pełny Imię	Numer Polaków	Numer rzutów	Opis	Powszechne Użyj
DPDT	Podwójne Podwójny rzut słupem	2	2	Działa jak dwa połączone ze sobą przełączniki SPDT;może sterować dwoma oddzielnymi obwodami i zmienić ścieżki połączeń.	Silnik sterowanie kierunkiem (do przodu/do tyłu), złożone przełączanie.
DPST – NIE	Podwójne Pojedynczy rzut tyczką – normalnie otwarty	2	1	Działa dwa obwody jednocześnie za pomocą jednego przełącznika.Obydwa obwody są otwarte, gdy są wyłączone.	Kontrolowanie dwie niezależne linie jednocześnie, np. podwójne linie energetyczne.
SPST – NIE	Pojedynczy Polak Pojedynczy rzut – normalnie otwarty	1	1	Umożliwia prąd przepływać tylko przy włączeniu.Obwód jest otwarty, gdy jest wyłączony.	Proste WŁĄCZANIE/WYŁĄCZANIE sterowanie, np. oświetleniem lub włącznikiem zasilania.
SPST – NC	Pojedynczy Polak Pojedynczy rzut – normalnie zamknięty	1	1	Prąd płynie dopóki przełącznik nie zostanie naciśnięty lub wyłączony.Obwód jest zamknięty w stanie bezczynności.	Bezpieczeństwo blokady, systemy alarmowe.
SPDT	Pojedynczy Polak Podwójny rzut	1	2	Łączy jedno wejście na jedno z dwóch wyjść.Służy do zmiany ścieżki obwodu.	Selektor przełączniki, sterowanie przekaźnikami.

Jak wybrać odpowiedni przełącznik DPDT?

1. Napięcie i prąd znamionowy: Wybierz wyższy niż potrzeby Twojego obwodu.

2. Typ kontaktu: Ze względów bezpieczeństwa należy stosować funkcję „przerwij przed wykonaniem”.

3. Styl siłownika: Dopasuj projekt sterowania do przełącznika, klawisza, suwaka lub przycisku.

4. Typ mocowania: Montaż panelowy dla zewnętrznych elementów sterujących, montaż na płytce drukowanej dla systemów kompaktowych.

5. Terminale: Lutowane, przykręcane lub szybkozłączne w zależności od instalacji.

6. Środowisko: Modele o stopniu ochrony IP lub uszczelnione do użytku w trudnych warunkach lub na zewnątrz.

7. Certyfikaty: Poszukaj atestów UL, CE lub CSA.

8. Trwałość: Sprawdź parametry cykli mechanicznych i elektrycznych.

Bezpieczna obsługa przełączników DPDT

Przed instalacją

Sprawdź wartości znamionowe: Upewnij się, że wartości znamionowe napięcia i prądu przełącznika przekraczają wymagania obwodu.

Sprawdź pod kątem uszkodzeń: Unikaj używania przełączników z pękniętymi obudowami lub wygiętymi zaciskami.

Odłącz zasilanie: Zawsze odłączaj zasilanie przed okablowaniem lub modyfikacją połączeń.

Podczas operacji

Unikaj przeciążenia: Nigdy nie przekraczaj prądu znamionowego;powoduje to przegrzanie i zużycie styków.

Zapobiegaj wyładowaniom łukowym: używaj typów typu „przerwaj przed wykonaniem”, aby uniknąć zwarcia podczas przełączania.

Chroń za pomocą bezpieczników: Dołącz bezpiecznik lub wyłącznik automatyczny, aby zabezpieczyć się przed przeciążeniami.

W środowisku

Zachowaj suchość: Wilgoć powoduje korozję i zwarcia.Używaj uszczelnionych przełączników w warunkach morskich lub zewnętrznych.

Bezpieczny montaż: Luźne przełączniki mogą powodować przerywaną pracę lub zmęczenie drutu.

Regularna kontrola: Okresowo sprawdzaj zaciski i połączenia pod kątem szczelności i utlenienia.

Konserwacja i rozwiązywanie problemów

Problem	Prawdopodobne Przyczyna	Napraw
Przełącznik nie działa	Błędne okablowanie lub usterka wewnętrzna	Sprawdź ponownie połączenia lub wymień przełącznik
Silnik pracuje tylko w jedną stronę	Jeden biegun nie przełącza się	Sprawdź za pomocą multimetru
Iskry lub ciepło	Przeciążenie lub zużyte styki	Użyj przekaźnika lub przełącznika o wyższej wartości znamionowej
Funkcja przerywana	Luźne przewody lub utlenienie	Oczyścić i dokręcić
Sztywny ruch	Zabrudzenie lub zużycie mechaniczne	Wyczyść siłownik lub wymień moduł

Wniosek

Przełącznik DPDT może wyglądać na mały, ale pełni ważną funkcję w sterowaniu elektrycznym.Umożliwia efektywne przełączanie obwodów, sterowanie kierunkiem silnika i elastyczność systemu.Prawidłowo zainstalowany, oceniony i konserwowany zapewnia lata bezpiecznej i niezawodnej pracy, co czyni go chętnie wybieranym wyborem w automatyce, energetyce i zastosowaniach typu „zrób to sam”.
