Podstawy, które musisz wiedzieć o przewodzie o średnicy 12 mm
2025-11-17 4277

Przewód o średnicy 12 mm jest popularnym wyborem w okablowaniu domowym, ponieważ jest mocny, łatwy w obsłudze i dobrze sprawdza się w wielu codziennych obwodach.Służy do gniazdek, oświetlenia i małych urządzeń wymagających niezawodnego zasilania.W tym artykule omówimy, czym jest drut o średnicy 12 mm, jego natężeniem prądu, pojemnością aluminium, funkcjami, zastosowaniami, typami, czynnikami, korzyściami i krokami bezpieczeństwa.

Katalog

Co to jest drut o średnicy 12 mm?

Drut o średnicy 12 mm to jeden z najpopularniejszych rozmiarów przewodów stosowanych w okablowaniu mieszkaniowym i lekkim.Mierzy około 2,05 mm (około 0,081 cala) i zapewnia dobrą równowagę pomiędzy siła i elastyczność.Jest grubszy niż 14AWG i cieńszy niż 10 AWGco sprawia, że dla wielu jest to praktyczny wybór Obwody 20 amperów.

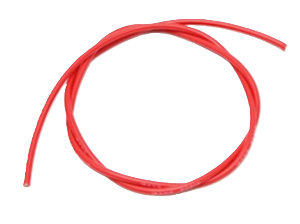

Rysunek 2.  Pojedynczy kawałek czerwonego drutu o średnicy 12 mm

Jest szeroko stosowany w gniazdkach, oświetleniu i małych urządzeniach, ponieważ wytrzymuje umiarkowane obciążenia bez trudności w przeciąganiu przez ściany, przewody lub ciasne przestrzenie.

Wartość znamionowa amperażu dla przewodu o średnicy 12 mm

Wartość znamionowa amperażu dla przewodu 12 AWG zależy od materiału przewodnika i rodzaju izolacji.Do typowych prac mieszkaniowych miedź 12 AWG jest przystosowana do prądu 20 amperów, co odpowiada najpopularniejszemu rozmiarowi wyłącznika w tych obwodach.

Standardowe oceny

Miedź 12 AWG: 20 amperów

Aluminium 12 AWG: 15 amperów

Natężenie prądu przez izolację

Izolacja 60°C: 20 amperów

Izolacja 75°C: 25 amperów

Izolacja 90°C: 30 amperów

Mimo że izolacja może wytrzymać więcej ciepła i większy prąd, obwód nadal musi utrzymywać napięcie 20 amperów.Dzieje się tak dlatego, że wyłącznik, gniazdka i przełączniki są zwykle przystosowane do temperatury 60°C lub 75°C i należy zastosować się do części o najniższej wartości znamionowej.

Obciążalność prądowa drutu aluminiowego 12 AWG

Aluminium przewodzi prąd z większym oporem niż miedź, więc przy tym samym rozmiarze przewodzi mniej prądu.Izolacja i parametry temperaturowe nadal mają znaczenie, ale przewody aluminiowe prawie zawsze są łączone z niższymi wartościami znamionowymi wyłączników.

Typowa obciążalność aluminium

Izolacja 60°C: 15 amperów

Izolacja 75°C: 20 amperów

Izolacja 90°C: 25 amperów

Większość konfiguracji okablowania wykorzystujących aluminium 12 AWG kończy się na wyłączniku 15 A, ponieważ zaciski urządzeń i punkty połączeń często nie są przystosowane do wyższych temperatur.Aluminium wymaga również specjalnego traktowania na zakończeniach, aby zapobiec poluzowaniu lub utlenieniu.

Cechy drutu o średnicy 12 mm

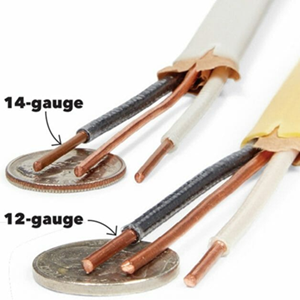

Rysunek 3. Przewód o średnicy 12 jest grubszy i może przenosić większy prąd

Rozmiar i grubość: Przy średnicy około 2,05 mm 12 AWG jest wytrzymały, ale wciąż wystarczająco elastyczny, aby pracować z wewnętrznymi skrzynkami i panelami.

Pojemność: Jest zwykle używany w obwodach mieszkaniowych 20 A, chociaż w idealnych warunkach może wytrzymać więcej z izolacją wysokotemperaturową.

Opór elektryczny: Jego stosunkowo niska rezystancja pomaga zmniejszyć spadek napięcia, co jest ważne w przypadku dłuższych przebiegów i obwodów z wrażliwymi urządzeniami.

Łatwość instalacji: Dobrze utrzymuje kształt w pudełkach, co zapewnia czysty i bezpieczny montaż.Jest sztywniejszy niż 14 AWG, ale daje się wytrzymać nawet w przypadku dłuższych pociągnięć.

Opcje izolacji: Typowe typy obejmują NM-B, THHN, THWN, UF-B i XHHW.Każdy z nich ma swoją własną temperaturę znamionową i jest odpowiedni do określonych środowisk.

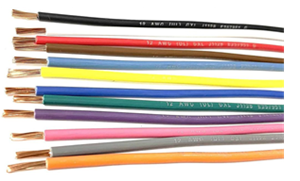

Identyfikacja kolorów: Kodowanie kolorami ułatwia instalację, przy czym kolory czarny, czerwony i niebieski są używane do przewodów pod napięciem, biały lub szary do przewodów zerowych oraz zielona lub goła miedź do uziemienia.Ta standaryzacja pomaga zarówno w zakresie bezpieczeństwa, jak i rozwiązywania problemów.

Gdzie używany jest drut o średnicy 12 mm?

Rysunek 4.  Powszechnie używany jest drut o średnicy 12

Ogólne okablowanie wewnętrzne- Jest to powszechne w przypadku standardowych obwodów gniazdowych 20 A i większych obwodów oświetleniowych.Działa dobrze na dłuższych trasach, gdzie zaletą jest zmniejszony spadek napięcia.

Kuchnie i Łazienki - Gniazda na blacie i zabezpieczone GFCI często wykorzystują napięcie 12 AWG, ponieważ w tych obszarach zasilane są urządzenia o większej mocy.

Oświetlenie zewnętrzne i gniazdka zewnętrzne-Działa dobrze w oświetleniu krajobrazu, oświetleniu bezpieczeństwa i ogólnych pojemnikach zewnętrznych.

Podziemne linie zasilające- W połączeniu z kablem UF-B lub zainstalowanym w kanale kablowym stanowi niezawodny wybór do zasilania szop, małych budynków gospodarczych i sprzętu ogrodowego.

Małe urządzenia klimatyzacyjne i grzejniki- Klimatyzatory okienne, grzejniki pomieszczeń i inne urządzenia o umiarkowanym obciążeniu często opierają się na dedykowanych obwodach 20 A wykorzystujących miedź 12 AWG.

Wentylatory sufitowe i oświetlenie- Jest wystarczająco mocny, aby wytrzymać mieszane obciążenia wentylatora i oświetlenia bez ryzyka przegrzania.

Obwody garażowe i warsztatowe- Jest powszechnie używany do narzędzi i gniazdek, które wymagają większej wydajności niż standardowy obwód 15 A.

Różne rodzaje drutu 12 AWG

Rysunek 5. Przewód THHN i THWN

1. THHN i THWN- Stosowany w przewodach.THHN jest przeznaczony do obszarów suchych;THWN zapewnia dodatkową ochronę przed wilgocią.

Rysunek 6. Kabel NM-B znany również jako Romex

2. NM-B (Romex)- Standardowy kabel wewnętrzny stosowany w ścianach, sufitach i podłogach w suchych warunkach.

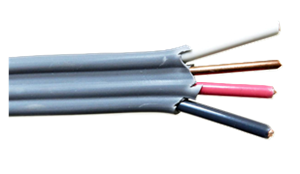

Rysunek 7. Kabel UF-B przeznaczony do użytku pod ziemią i na zewnątrz

3. UF-B- Zbudowany do instalacji pod ziemią lub na zewnątrz.Kurtka jest gruba i odporna na wilgoć.

Rysunek 8.  Przewód XHHW ma mocną izolację odporną na ciepło i wilgoć

4. XHHW- Zapewnia wysoką odporność na ciepło i wilgoć w wymagających lub wilgotnych środowiskach.

Rysunek 9. MC (metal platerowany) metalowy pancerz ochronny wokół przewodów

Kabel pokryty metalem 5. MC- Używa metalowej zbroi dla dodatkowej ochrony fizycznej.Często stosowany w przestrzeniach komercyjnych lub na odsłoniętych wybiegach.

Rysunek 10. Przekrój kabla TECK90

6. TECK90- Powszechnie stosowane w Kanadzie w trudnych warunkach i zastosowaniach przemysłowych ze względu na wytrzymałą konstrukcję.

Rysunek 11.  Przewód głośnikowy 12 AWG na szpuli

Przewód głośnikowy 7, 12 AWG- Używany do długich przebiegów audio, gdzie niższy opór pomaga utrzymać jakość dźwięku przy użyciu wzmacniaczy o dużej mocy.

Rzeczy, które wpływają na wartość znamionową wzmacniacza 12 AWG

Na obciążalność prądową drutu o przekroju 12 ma wpływ kilka warunków.Mimo że kable 12/2, 12/3 i 12/4 wykorzystują ten sam rozmiar przewodnika, ich bezpieczna obciążalność prądowa może się zmieniać w zależności od materiału, izolacji, temperatury otoczenia, metody instalacji i liczby wiązek przewodów.Zrozumienie tych czynników pomaga podjąć bezpieczne i zgodne z przepisami decyzje dotyczące okablowania.

Materiał przewodnika

Przewodniki miedziane i aluminiowe zachowują się inaczej.Miedź przewodzi większy prąd, ponieważ ma niższy opór elektryczny, podczas gdy aluminium nagrzewa się szybciej pod tym samym obciążeniem.

Typ drutu	Obciążalność miedzi	Obciążalność aluminium	Notatki
12/2	20 A	15 A do 17 A	Wspólna gałąź obwody
12/3	20 A za dyrygent	15 A do 17 A	Dodaje sekundę gorący przewodnik
12/4	20 A za dyrygent	15 A do 17 A	Zawiera cztery izolowane przewody

Typ izolacji i temperatura znamionowa

Rodzaj izolacji i jej temperatura znamionowa mają duży wpływ na to, ile prądu może bezpiecznie przewodzić.Przewody o wyższych temperaturach znamionowych mogą wytrzymać większy prąd, gdy warunki są odpowiednie.

Izolacja	Ocena temperatury	12/2 Pojemność	12/3 Amperowość	Pojemność 12/4
NM-B	60°C	20 A	20 A	20 A
THHN lub THWN	90°C	Do 30 A	Do 30 A	Do 30 A
XHHW	90°C	Do 30 A	Do 30 A	Do 30 A

Temperatura otoczenia

Wyższe temperatury otoczenia zmniejszają zdolność drutu do uwalniania ciepła, co obniża bezpieczną obciążalność prądową.W przypadku 12 AWG THHN typowe są następujące regulacje:

Temperatura otoczenia	12/2 THHN	12/3 THHN	12/4 THHN
30°C (86°F)	30 A	30 A	30 A
40°C (104°F)	27 A	27 A	27 A
50°C (122°F)	24,6 A	24,6 A	24,6 A

Warunki instalacji

Sposób instalacji kabla zmienia skuteczność odprowadzania ciepła.Przewody na wolnym powietrzu schładzają się szybciej, natomiast przewody w kanałach lub pod ziemią zatrzymują więcej ciepła, ponieważ są otoczone materiałem.

Typ instalacji	Natężenie prądu (12 AWG THHN)	Typowe zastosowanie
Wolne powietrze	Około 30 A	Biegi na świeżym powietrzu, korytka kablowe
W przewodzie	Około 25 A	Rurociągi wewnętrzne i tory wyścigowe
Pod ziemią	20 A do 25 A	Bezpośredni pochówek lub zakopany przewód

Wiązane przewodniki

Kiedy kilka przewodów przewodzących prąd jest umieszczonych w tym samym kablu lub przewodzie, wytwarzają one więcej ciepła, dlatego należy zmniejszyć dopuszczalny prąd znamionowy.

Typ drutu	Przewodniki przewodzące prąd	Wymagane obniżenie wartości znamionowych	Skorygowana obciążalność (90°C THHN)
12/2	2	Nie	30 A
12/3	3	Nie	30 A
12/4	4	Tak (80 procent)	24 A

Korzyści z wyboru odpowiedniego rozmiaru drutu

Zapobiegaj zagrożeniom pożarowym- Drut o zbyt małej średnicy wytwarza nadmiar ciepła, które może uszkodzić izolację i zwiększyć ryzyko pożaru.

Unikaj uszkodzeń elektroniki- Spadek napięcia na przewodzie o zbyt małym przekroju może spowodować obciążenie silników, elektroniki i systemów audio.

Popraw wydajność systemu- Prawidłowy przekrój drutu zmniejsza straty energii, zapewnia stałe napięcie i pomaga urządzeniom działać płynnie.

Zapewnij zgodność z przepisami i łatwiejszą konserwację- Właściwy dobór miernika zapewnia bezpieczeństwo instalacji, ogranicza problemy z inspekcjami i upraszcza przyszłe naprawy.

Kroki bezpieczeństwa dla okablowania z 12 AWG

1. Wyłącz zasilanie

Przed przystąpieniem do pracy wyłącz wyłącznik i sprawdź, czy zasilanie jest wyłączone.

2. Użyj odpowiedniego wyłącznika

Miedź 12 AWG musi być połączona z wyłącznikiem 20 A.

3. Dopasuj izolację do środowiska

Wybierz NM-B, THHN, THWN lub UF-B w zależności od lokalizacji.

4. Unikaj przeciążeń

Utrzymuj ciągłe obciążenia poniżej 16 amperów i unikaj układania urządzeń o dużej mocy w jednym obwodzie.

5.Uwzględnij duże odległości

W przypadku długich serii używaj miernika 10, aby zmniejszyć spadek napięcia.

6. Używaj odpowiednich narzędzi

Odpowiednie nożyce, ściągacze i śrubokręty zapobiegają uszkodzeniom.

7. Zabezpiecz wszystkie połączenia

Dokręć wszystkie zaciski i umieść złącza w zatwierdzonych skrzynkach.

8. Postępuj zgodnie z wymaganiami Kodeksu

Zawsze sprawdzaj zasady NEC i lokalne przepisy, aby zapewnić zgodność.

Wniosek

Drut o średnicy 12 mm pozostaje zaufaną opcją, ponieważ oferuje solidną wydajność i bezpieczne dostarczanie mocy.Zrozumienie jego ograniczeń i prawidłowego użycia pomaga zapobiegać przegrzaniu i innym problemom.Posiadając odpowiednią wiedzę, możesz wybrać właściwy przewód i zapewnić bezpieczne działanie układu elektrycznego.
