Rezystory hamulca: prosty przewodnik po tym, jak działają i gdzie są używane
2025-12-23 5024

Rezystory hamowania pomagają silnikom elektrycznym zwalniać i bezpiecznie się zatrzymywać.Kiedy silnik zwalnia, wytwarza dodatkową energię elektryczną.Jeśli energia ta nie jest kontrolowana, może uszkodzić napęd lub spowodować błędy systemu.W tym artykule wyjaśniono, czym są rezystory hamowania, jak działają, gdzie są stosowane i jak wybrać właściwy.Omówiono także wskazówki dotyczące bezpieczeństwa, typowe problemy i porównano rezystory hamowania z innymi metodami hamowania.

Katalog

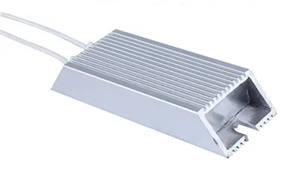

Rysunek 1. Rezystor hamowania

Zrozumienie rezystorów hamowania

Rezystor hamowania zwany także A rezystor hamowania dynamicznego to rezystor mocy, który pomaga silnikowi elektrycznemu zwolnić i bezpiecznie się zatrzymać.Rezystor hamowania jest częścią systemów sterowania silnikami, takich jak przemienniki częstotliwości (napędy o zmiennej częstotliwości), windy, dźwigi, przenośniki i pociągi.Kiedy silnik zwalnia, zamiast go zużywać, generuje dodatkową energię elektryczną.

Ta dodatkowa energia może podnieść napięcie wewnątrz przemiennika do niebezpiecznego poziomu.Rezystor hamowania zapobiega temu, pochłaniając nadmiar energii i zamieniając ją w ciepło.W ten sposób rezystor utrzymuje napięcie w bezpiecznych granicach i umożliwia płynne zwalnianie silnika.Ta metoda zatrzymywania silnika nazywana jest hamowaniem dynamicznym.

Rezystory hamowania znajdują zastosowanie w zastosowaniach wymagających kontrolowanego zatrzymywania lub obsługi dużych obciążeń.Bez rezystora hamującego przemiennik może wywołać alarmy przepięciowe, wyłączyć się lub ulec uszkodzeniu.

Jak działają rezystory hamulca

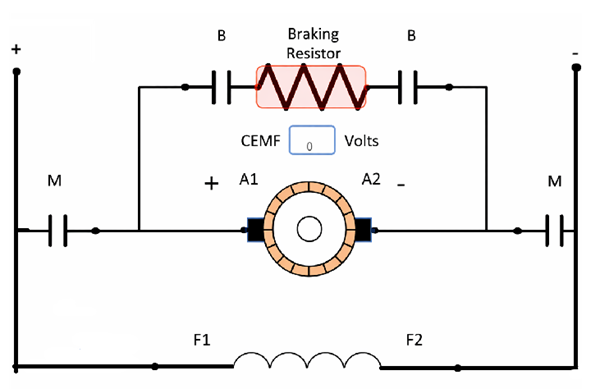

Rysunek 2. Schemat działania rezystora hamulca

Kiedy silnik elektryczny pracuje i musi zwolnić, zmienia zachowanie i zaczyna działać jak generator.Zamiast zużywać energię elektryczną, silnik wytwarza energię podczas zwalniania.Energia ta przepływa z powrotem do napędu silnikowego i powoduje wzrost napięcia wewnątrz napędu.

Rezystor hamowania jest podłączony do przemiennika częstotliwości poprzez obwód hamowania lub czoper hamowania.Gdy napięcie osiągnie zadany poziom, włącza się czoper hamowania i kieruje nadmiar energii do rezystora hamowania.Rezystor następnie pochłania tę energię i zamienia ją w ciepło, zapobiegając zbyt wysokiemu wzrostowi napięcia.

Ponieważ energia jest bezpiecznie rozpraszana, silnik zwalnia w kontrolowany sposób.Gdy silnik osiągnie żądaną prędkość lub się zatrzyma, napięcie spada, a rezystor hamowania zostaje wyłączony.Proces ten chroni napęd i zapewnia płynne, kontrolowane hamowanie silnika.

Moc znamionowa rezystora hamulca i wartość rezystancji

Moc znamionowa i wartość rezystancji to dwa główne czynniki określające skuteczność rezystora hamowania.Współpracują ze sobą, aby zarządzać energią wytwarzaną podczas zwalniania silnika.

Moc znamionowa

Moc znamionowa informuje, ile ciepła może bezpiecznie wytrzymać rezystor hamowania.Ciepło to pochodzi z energii uwalnianej podczas zwalniania silnika podczas hamowania.Jeśli moc znamionowa jest zbyt niska, rezystor może się przegrzać i ulec awarii, co może spowodować uszkodzenie systemu.

Wartość rezystancji

Wartość rezystancji kontroluje ilość prądu elektrycznego przepływającego do rezystora hamowania podczas hamowania.Niższy opór pozwala na przepływ większego prądu, co skutkuje silniejszym hamowaniem.Wyższy opór ogranicza prąd i zapewnia łagodniejsze hamowanie.

Zalety i wady stosowania rezystorów hamulca

Zalety rezystorów hamulcowych

• Zapewniają szybkie i kontrolowane zatrzymanie silnika

• Chronić napędy silnikowe przed przepięciami podczas hamowania

• Prosta konstrukcja i łatwa instalacja

• Mniejsze zużycie mechaniczne w porównaniu do hamowania ciernego

Rezystory hamulcaWady

• Przekształca energię w ciepło, które nie jest ponownie wykorzystywane

• Wymagaj odpowiedniego chłodzenia, aby zapobiec przegrzaniu

• Zajmują dodatkowe miejsce w panelach sterowania

• Dodaj koszty do systemu sterowania silnikiem

• Generuje ciepło, które może oddziaływać na pobliskie komponenty

Jak przetestować rezystor hamulca

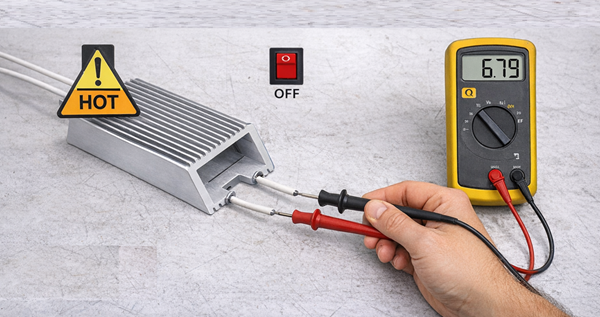

Rysunek 3. Test rezystancji rezystora hamulca

Testowanie rezystora hamowania pomaga sprawdzić, czy działa on prawidłowo i bezpiecznie. Przed rozpoczęciem, zawsze wyłączaj zasilanie i poczekaj, aż rezystor ostygnie, ponieważ podczas pracy może się bardzo nagrzać.

Najpierw, sprawdź wizualnie rezystor hamowania.Poszukaj oznak uszkodzeń, takich jak pęknięcia, ślady przypaleń, odbarwienia lub luźne połączenia.Wszelkie widoczne uszkodzenia zwykle oznaczają konieczność wymiany rezystora.

Następny, zmierz rezystancję za pomocą multimetru.Ustaw multimetr na tryb rezystancji (omy) i umieść sondy na zaciskach rezystora.Porównaj zmierzoną wartość z podaną wartością rezystancji.Jeśli odczyt jest bardzo różny lub wskazuje na przerwę w obwodzie, rezystor może być uszkodzony.

Wreszcie, sprawdź, czy podczas pracy nie występują problemy z przegrzaniem.Jeżeli przemiennik częstotliwości często ulega awariom, wyświetla alarmy o przepięciu lub rezystor nadmiernie się nagrzewa, może to oznaczać, że jest on za mały lub może ulec uszkodzeniu.Prawidłowe testowanie pomaga upewnić się, że rezystor hamulca będzie w stanie bezpiecznie wytrzymać energię hamowania i chronić napęd silnikowy.

Zastosowania rezystorów hamulca

Systemy VFD (napęd o zmiennej częstotliwości). - Zapobiegaj przepięciom, pochłaniając nadmiar energii, gdy silniki zwalniają.

Przenośniki - Zapewnij płynne zatrzymanie, aby uniknąć rozsypania się materiału lub uszkodzenia paska.

Windy i windy - Kontroluj prędkość podczas zatrzymywania i ruchu w dół, aby zapewnić bezpieczną pracę.

Dźwigi i podnośniki - Bezpiecznie zatrzymuj ciężkie ładunki i poprawiaj kontrolę podczas podnoszenia i opuszczania.

Pociągi i tramwaje - Rozprasza energię hamowania i zmniejsza zużycie mechanicznych układów hamulcowych.

Maszyny Przemysłowe - Popraw dokładność zatrzymywania i chroń napędy podczas częstych cykli hamowania.

Rezystory hamowania w układach VFD

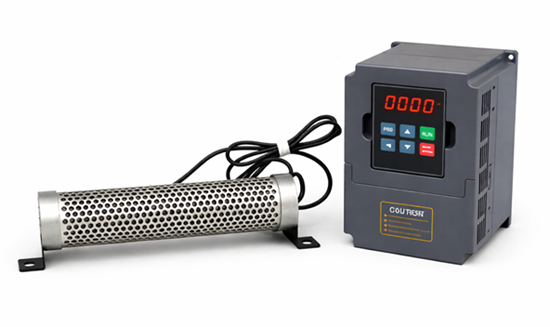

Rysunek 4. Konfiguracja rezystora hamowania VFD

w VFD (napęd o zmiennej częstotliwości) układu, rezystory hamowania pomagają systemom VFD bezpiecznie zatrzymywać silniki bez uszkadzania przemiennika.Kiedy VFD zmniejsza prędkość silnika, silnik zaczyna działać jak generator i wysyła energię z powrotem do napędu.Ta dodatkowa energia powoduje wzrost napięcia wewnątrz VFD.

Jeśli napięcie wzrośnie zbyt wysoko, przetwornica częstotliwości może wywołać alarm przepięcia lub wyłączyć się, aby się zabezpieczyć.Rezystor hamujący zapobiega temu problemowi, zapewniając dodatkową energię bezpieczną ścieżką.Poprzez obwód hamowania lub czoper hamulca energia kierowana jest do rezystora hamowania, gdzie zamieniana jest na ciepło.

Usuwając nadmiar energii, rezystor hamowania umożliwia płynne i kontrolowane zwalnianie silnika przez przetwornicę częstotliwości.Jest to idealne rozwiązanie w zastosowaniach wymagających szybkiego zatrzymywania, częstego hamowania lub obsługi dużych ładunków.

Typowe awarie rezystora hamulca

Przegrzanie - Dzieje się tak, gdy moc znamionowa rezystora jest zbyt niska lub hamowanie następuje zbyt często.Nadmiar ciepła może uszkodzić korpus rezystora i izolację.

Spalony lub otwarty obwód - Poważne przegrzanie może spowodować uszkodzenie wewnętrznego elementu rezystora, powodując przerwę w obwodzie i utratę funkcji hamowania.

Nieprawidłowa wartość rezystancji - Użycie rezystancji wykraczającej poza ograniczenia przemiennika może prowadzić do słabego hamowania, przetężenia lub powtarzających się alarmów przemiennika.

Słabe chłodzenie lub wentylacja - Ograniczony przepływ powietrza wokół rezystora zapobiega ucieczce ciepła, co prowadzi do wzrostu temperatury i przedwczesnej awarii.

Luźne lub uszkodzone połączenia - Wibracje lub ciepło mogą poluzować zaciski, powodując okresowe hamowanie lub wyładowania łukowe w punktach połączeń.

Uszkodzenia mechaniczne - Uderzenia fizyczne, pęknięcia lub korozja mogą zmniejszyć rozpraszanie ciepła i wpłynąć na działanie rezystora.

Wskazówki dotyczące bezpieczeństwa podczas stosowania rezystorów hamulca

• Upewnij się, że wokół rezystora jest wystarczający przepływ powietrza i przestrzeń, aby ciepło mogło uciec.

• Nie dotykaj powierzchni podczas pracy lub bezpośrednio po wyłączeniu.Ponieważ rezystor może się bardzo nagrzać.

• Wybierz rezystor hamowania o odpowiedniej mocy znamionowej i wartości rezystancji, aby zapobiec przegrzaniu lub awarii.

• Zamontuj rezystor z dala od materiałów łatwopalnych, kabli i wrażliwych elementów.

• Zawsze postępuj zgodnie z instrukcjami instalacji i okablowania dostarczonymi przez producenta przemiennika i rezystora.

• Przed sprawdzeniem lub testowaniem rezystora hamowania wyłącz i zablokuj zasilanie, aby uniknąć zagrożeń elektrycznych.

• Uważaj na znaki ostrzegawcze, takie jak odbarwienie, zapach spalenizny lub częste alarmy napędu.

Rezystor hamulca a hamowanie regeneracyjne

Funkcja	Hamulec Rezystor	Regeneracyjny Hamowanie
Metoda hamowania	Przekształca nadmiar energię w ciepło	Wysyła energię z powrotem do zasilanie
Zużycie energii	Energia jest tracona jako ciepło	Energia jest ponownie wykorzystywana
Złożoność systemu	Prosty projekt	Bardziej złożony system
Koszt instalacji	Niższy koszt	Wyższy koszt
Wytwarzanie ciepła	Wysoka	Niski
Efektywność energetyczna	Niższy	Wyżej
Konserwacja	Łatwe	Bardziej zaangażowany
Typowe zastosowania	VFD, dźwigi, windy, przenośniki	Duże systemy, aplikacje oszczędzające energię
System zasilania wymaganie	Żadnej specjalnej mocy potrzebny system	Wymaga zgodności system zasilania
Reakcja hamowania	Szybko i bezpośrednio	Zależy od siatki lub stan systemu
Zapotrzebowanie na miejsce	Wymaga miejsca na rezystor i chłodzenie	Wymaga dodatkowych elektronika
Zapotrzebowanie na chłodzenie	Potrzebuje przepływu powietrza lub ciepła rozproszenie	Minimalne zewnętrzne chłodzenie
Przydatność dla częste hamowanie	Odpowiednie	Odpowiednie, ale zależy na projektowaniu systemu
Oszczędność energii	Żadne	Skuteczny z upływem czasu
Kontroluj złożoność	Łatwe do kontrolowania	Zaawansowana kontrola wymagane

Rezystor hamulca a czoper hamulca

Funkcja	Hamulec Rezystor	Hamulec Rozdrabniacz
Główna funkcja	Pochłania nadmiar energia hamowania	Sterowanie podczas hamowania energia jest kierowana
Jak to działa	Konwertuje elektryczne energię w ciepło	Przełącza hamulec włączanie i wyłączanie rezystora
Obsługa energii	Rozprasza energię	Nie rozprasza się samą energię
Wytwarzanie ciepła	Wysoka	Bardzo niski
Element elektroniczny	Nie (biernie składnik)	Tak (aktywny obwód elektroniczny)
Lokalizacja w systemie	Komponent zewnętrzny podłączony do napędu	Wewnątrz napędu lub jako oddzielny moduł
Rola podczas hamowania	Radzi sobie z nadmiarem energii	Monitoruje napięcie i uruchamia hamowanie
Możliwość sterowania	Brak funkcji sterującej	Kontroluje hamowanie operacja
Wpływ niepowodzenia	Utrata hamowania rozproszenie	Rezystor hamowania może nie aktywować
Wymagane dla dynamiki hamowanie	Tak	Tak (do kontroli hamowanie)
Koszt	Niższy	Wyższy niż rezystor
Konserwacja	Minimalne	Bardziej złożone niż rezystor

Jak wybrać odpowiedni rezystor hamulca

Najpierw, sprawdź VFD lub prowadź ręcznie.Podaje dozwolony zakres rezystancji i wymaganą moc znamionową.Użycie nieprawidłowych wartości może spowodować alarmy lub słabe hamowanie. Następny, spójrz na moc znamionową.Rezystor musi wytrzymać ciepło powstające podczas zwalniania silnika.Silniki, które zatrzymują się szybko lub zatrzymują się wielokrotnie, wymagają wyższej mocy znamionowej. Potem, sprawdź wartość rezystancji.Niższy opór zapewnia silniejsze hamowanie, natomiast wyższy opór zapewnia łagodniejsze hamowanie.Zawsze wybieraj wartość mieszczącą się w granicach napędu. Wreszcie, upewnij się, że rezystor jest zainstalowany prawidłowo.Wymaga wystarczającego przepływu powietrza i należy go umieścić z dala od części, które mogą zostać uszkodzone przez ciepło.Prawidłowo dobrany rezystor hamowania pomaga płynnie zatrzymać silnik i chroni napęd.

Wniosek

Do bezpiecznego hamowania silnika wymagane są rezystory hamowania.Pomagają kontrolować dodatkową energię, chronią napęd i umożliwiają płynne zatrzymanie.Rozumiejąc, jak działają rezystory hamowania oraz jak je prawidłowo wybrać i używać, możesz poprawić bezpieczeństwo i wydajność systemu.Właściwa instalacja i praktyki bezpieczeństwa pomagają również wydłużyć żywotność rezystora hamowania i układu silnika.
