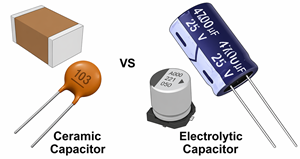

Kondensatory to małe elementy, które pomagają kontrolować napięcie, redukować szumy i utrzymywać stabilność obwodów.Najpopularniejsze typy to kondensatory ceramiczne i elektrolityczne, każdy o innym zastosowaniu i mocy.W tym artykule omówmy kondensatory ceramiczne i elektrolityczne, ich zastosowania, cechy, zalety i wady oraz kiedy używać każdego typu.

Katalog

Co to jest kondensator?

A kondensator to element elektroniczny przechowujący i uwalniający energię w polu elektrycznym.Służy do kontroli napięcie, sygnały filtrujące, i utrzymać stabilną moc w obwodach elektronicznych.

Kondensator składa się z dwóch płyty przewodzące oddzielone materiałem izolacyjnym zwanym a dielektryk.Kiedy napięcie jest stosowany, energia jest magazynowana pomiędzy płytami.Kiedy napięcie się zmienia, zmagazynowana energia jest uwalniana z powrotem do obwodu.

Pojemność zależy od rozmiar talerza, rozstaw, oraz materiał dielektryczny.Większe płyty i krótsze odległości zwiększają magazynowanie energii, a materiał dielektryczny decyduje o efektywności magazynowania energii.

Kondensatory są szeroko stosowane w układach elektronicznych do wygładzania napięcia, redukcji szumów, tymczasowego magazynowania energii i wspierania szybkiego przełączania w obwodach cyfrowych.W praktyce dwa najpopularniejsze typy to kondensatory ceramiczne i kondensatory elektrolityczne.

Co to jest kondensator ceramiczny?

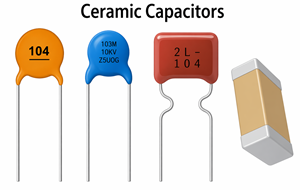

Rysunek 2. Typy lub przykłady kondensatorów ceramicznych

Kondensatory ceramiczne są kompaktowe, szybkie i szeroko stosowane w obwodach wysokiej częstotliwości.Używają A materiał ceramiczny jako dielektryk i często mają struktury wielowarstwowe, aby zwiększyć pojemność przy zachowaniu małych rozmiarów.

Kondensatory ceramiczne są niespolaryzowane i łatwy w montażu.Mają niskie ESR i ESL, co pozwala na szybką reakcję i doskonałą wydajność w zakresie wysokich częstotliwości.Oferują również długą żywotność i kompaktowe rozmiary, dzięki czemu idealnie nadają się do nowoczesnej elektroniki.

Kondensatory ceramiczne dzielą się na dwie główne klasy. Klasa 1 kondensatory zapewniają wysoką stabilność i dokładność, co czyni je odpowiednimi do zastosowań precyzyjnych. Klasa 2 kondensatory oferują wyższą pojemność, ale przy umiarkowanej stabilności, dzięki czemu nadają się do zastosowań ogólnych.

Pojemność kondensatorów ceramicznych może się zmniejszyć, gdy a Napięcie stałe jest stosowany.Ten efekt polaryzacji prądu stałego jest powszechny w kondensatorach klasy 2 i należy go uwzględnić podczas projektowania.

Powszechnie stosowane są kondensatory ceramiczne odsprzęgające układy scalone, filtrowanie szumów, Efektywne odsprzęganie RF w pobliżu ICsircuits, szybkie systemy cyfrowe, i aplikacje rozrządu.

Co to jest kondensator elektrolityczny?

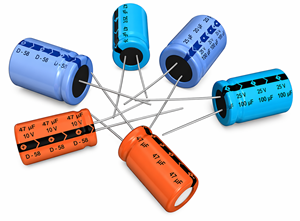

Rysunek 3. Kondensatory elektrolityczne w różnych rozmiarach

Kondensatory elektrolityczne zostały zaprojektowane z myślą o dużej pojemności i magazynowaniu energii.Są szeroko stosowane w zasilaczach i zastosowaniach o niskiej częstotliwości.

Używają A cienka warstwa tlenku jako dielektryk i elektrolit jako część struktury przewodzącej.Taka konstrukcja zwiększa efektywną powierzchnię, umożliwiając wysoką pojemność przy stosunkowo niewielkich rozmiarach.Typowe wartości wahają się od mikrofaradów do tysiące mikrofaradów.

Kondensatory elektrolityczne zapewniają dużą pojemność i wykorzystują: polaryzacyjna konstrukcja, dlatego wymagane jest prawidłowe połączenie.Mają wyższe ESR i ESL w porównaniu do kondensatorów ceramicznych, mają ograniczoną żywotność i najlepiej nadają się do zastosowań o niskiej częstotliwości.

Kondensatory te z biegiem czasu ulegają degradacji i ciepło lub prąd tętniący może przyspieszyć ten proces.Mimo to są one nadal szeroko stosowane ze względu na zdolność magazynowania dużych ilości energii.

Typowe zastosowania obejmują filtrowanie zasilania, redukcja tętnienia napięcia, masowe magazynowanie energii, obwody audio, i Stabilizacja prądu stałego.

Kondensatory ceramiczne a elektrolityczne

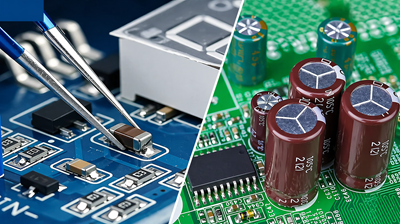

Rysunek 4. Kondensatory ceramiczne a kondensatory elektrolityczne w obwodach

Funkcja	Ceramiczny	Elektrolityczny
Pojemność	Niski do umiarkowanego	Wysoka
Polaryzacja	Niespolaryzowane	Spolaryzowane
ESR	Niski	Wyżej
Najlepsze dla	Aplikacje o wysokiej częstotliwości	Niska częstotliwość/zużycie mocy
Długość życia	Długie	Ograniczona
Rozmiar fizyczny	Kompaktowy	Większy

Kondensatory ceramiczne szybko reagują na zmiany napięcia i są bardzo skuteczne w filtrowaniu szumów o wysokiej częstotliwości.Kondensatory elektrolityczne zapewniają duże magazynowanie energii i lepiej nadają się do wygładzania napięcia w systemach elektroenergetycznych.

Plusy i minusy

Kondensatory ceramiczne

Kondensatory ceramiczne są niespolaryzowane, kompaktowe i bardzo wydajne przy wysokich częstotliwościach.Oferują niskie straty energii, długą żywotność i stabilną pracę, szczególnie w typach klasy 1.Mają jednak ograniczoną pojemność, wyższy koszt przy dużych wartościach i mogą doświadczyć zmniejszenia pojemności pod napięciem.Niektóre typy mogą wytwarzać słyszalny szum (mikrofonię) w wrażliwych obwodach.

Kondensatory elektrolityczne

Kondensatory elektrolityczne zapewniają wysoką pojemność przy niższym koszcie, co czyni je idealnymi do magazynowania energii i filtrowania mocy.Są szeroko dostępne i skuteczne w zastosowaniach o niskiej częstotliwości.Są jednak spolaryzowane, mają ograniczoną żywotność, wyższy ESR i zmniejszoną wydajność przy wysokich częstotliwościach.

Kiedy używać każdego kondensatora?

Użyj kondensatorów ceramicznych do filtrowania wysokich częstotliwości, szybkiej odpowiedzi na stany przejściowe i odsprzęgania w pobliżu układów scalonych.Ich niski ESR i niewielkie rozmiary czynią je idealnymi do umieszczenia w pobliżu wrażliwych komponentów w obwodach o dużej prędkości.

Użyj kondensatorów elektrolitycznych do filtrowania zasilania, redukcji tętnienia napięcia i masowego magazynowania energii.Najlepiej nadają się do zastosowań o niskiej częstotliwości, gdzie wymagane są duże wartości pojemności.

W większości projektów oba są używane razem.Na przykład w ładowarce do telefonu kondensator elektrolityczny wygładza główne zasilanie, podczas gdy kondensatory ceramiczne filtrują szumy o wysokiej częstotliwości w pobliżu układów sterujących.

Filtrowanie i odsprzęganie zasilania

Kondensatory ceramiczne umieszczono blisko Piny zasilania układu scalonego w celu zmniejszenia szumów i skoków napięcia, zapewniając szybką reakcję na zmiany wysokiej częstotliwości.

Założone są kondensatory elektrolityczne szyny energetyczne w celu wygładzenia tętnienia niskich częstotliwości i ustabilizowania zasilania, zwykle przy użyciu wartości z 100 µF do 4700 uF lub wyższy.

Razem zapewniają stabilną i czystą moc w całym obwodzie.

Projekt PCB i względy bezpieczeństwa

Właściwy dobór i rozmieszczenie kondensatorów są ważne dla stabilnego działania obwodu.Do sygnałów o wysokiej częstotliwości używaj kondensatorów ceramicznych i umieszczaj je blisko styków zasilania układu scalonego, aby skutecznie redukować szumy.Aby uzyskać pojemność masową, użyj kondensatorów elektrolitycznych na szynach zasilających, aby wygładzić napięcie i poradzić sobie z prądem tętniącym.

Zwykle wybieraj napięcie znamionowe wyższe niż napięcie robocze 1,5x do 2x, aby zapewnić bezpieczną pracę.Niski ESR poprawia wydajność, a kondensatory ceramiczne zapewniają lepszą stabilność temperaturową.Kondensatory elektrolityczne mogą z czasem ulegać degradacji, szczególnie pod wpływem ciepła i wysokiego prądu tętniącego.

Z punktu widzenia bezpieczeństwa kondensatory ceramiczne są niepolaryzowane i łatwe w użyciu, ale mogą być wrażliwe na naprężenia mechaniczne.Kondensatory elektrolityczne muszą być podłączone z zachowaniem właściwej polaryzacji i mogą utrzymywać ładunek nawet po odłączeniu zasilania.Aby uniknąć potencjalnych zagrożeń, przed przystąpieniem do obsługi należy zawsze rozładować duże kondensatory.

Wniosek

Kondensatory ceramiczne i elektrolityczne są wykorzystywane do różnych celów, ale często współpracują ze sobą w jednym obwodzie.Kondensatory ceramiczne radzą sobie z szumami o wysokiej częstotliwości, podczas gdy kondensatory elektrolityczne magazynują energię i zapewniają płynną moc.Znajomość ich działania pomoże Ci wybrać odpowiedni kondensator i poprawić wydajność obwodu.
