Podstawy generatora prądu stałego: zasada działania, charakterystyka i zastosowania
2025-12-29 6607

Generatory prądu stałego to maszyny przekształcające energię mechaniczną w prąd stały.Są one ważne dla zrozumienia sposobu wytwarzania i kontrolowania energii elektrycznej.W tym artykule omówimy podstawy generatora prądu stałego, zasadę działania, generowanie pola elektromagnetycznego, konstrukcję, charakterystykę, typy, zastosowania, zalety, ograniczenia oraz generator prądu stałego w porównaniu z generatorem prądu przemiennego.

Katalog

Co to jest generator prądu stałego?

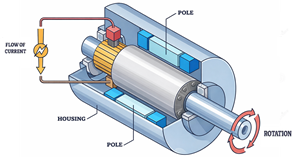

Generator prądu stałego to urządzenie elektromechaniczne który przetwarza energię mechaniczną na energię elektryczną prądu stałego.Wejście mechaniczne zapewnia: a głównym motorem taki jak silnik wysokoprężny, turbina lub silnik, który obraca wał generatora.

Chociaż indukowane napięcie w przewodach twornika ma charakter naprzemienny, komutator i szczotki węglowe przekształcają to wnętrze AC w jednokierunkowe wyjście DC na terminalach.

Zasada działania generatora prądu stałego

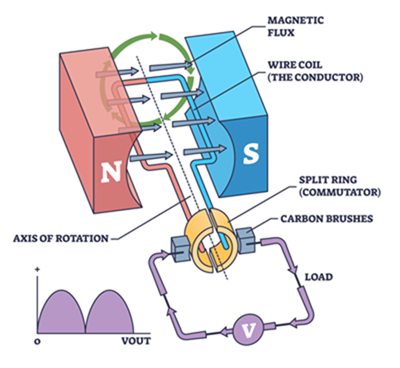

Rysunek 2. Zasada działania generatora prądu stałego

Generator prądu stałego działa poprzez obracanie a cewka wewnątrz pole magnetyczne.Aby to zrozumieć, rozważ a generator prądu stałego z pojedynczą pętlą.Pomiędzy nimi umieszczona jest prostokątna cewka północ i bieguny południowe z magnesu.Cewka jest zamontowana na obracającym się wale i połączona z komutator z dzielonym pierścieniem. Szczotki węglowe oprzyj się na komutatorze i podłącz wirującą cewkę do obwodu zewnętrznego.

Gdy cewka obraca się w polu magnetycznym, jej boki przecinają strumień magnetyczny i EMF (siła elektromotoryczna) jest wytwarzany w przewodnikach.Wartość pola elektromagnetycznego zmienia się wraz z położeniem cewki.Gdy cewka jest w pozycja pionowa, przewodniki poruszają się równolegle do linii pola magnetycznego, żaden strumień magnetyczny nie jest odcinany, a indukowane pole elektromagnetyczne tak zero.Gdy cewka osiągnie pozycja pozioma, przewodniki odcinają maksymalny strumień magnetyczny, więc indukowane pole elektromagnetyczne staje się maksymalnie AII przepływa prąd poprzez obwód zewnętrzny.

Podczas każdego półobrotu zmienia się kierunek indukowanego pola elektromagnetycznego.The komutator z dzielonym pierścieniem koryguje tę zmianę poprzez odwrócenie połączeń cewek, tak aby prąd na wyjściu pozostał w tym samym kierunku.W ten sposób generator wytwarza prąd stały mimo że prąd wewnątrz przewodów twornika zmienia kierunek.

Szczotki węglowe utrzymują ciągły kontakt elektryczny pomiędzy obracającym się komutatorem a obwodem zewnętrznym.Umieszczone są wzdłuż magnetyczna oś neutralna, więc przełączanie następuje, gdy indukowane pole elektromagnetyczne wynosi zero.Właściwe ustawienie szczotek umożliwia płynny transfer prądu, zmniejsza iskrzenie oraz poprawia wydajność i niezawodność.Prawidłowe ustawienie komutatora i szczotek jest niezbędne dla bezpiecznej i stabilnej pracy generatora prądu stałego.

Generacja pola elektromagnetycznego i reguła prawej ręki Fleminga

Generator prądu stałego działa Prawo Faradaya dotyczące indukcji elektromagnetycznej.Zgodnie z tym prawem w przewodniku, gdy porusza się on w polu magnetycznym, powstaje siła elektromotoryczna, która przecina strumień magnetyczny.Wartość indukowanego pola elektromagnetycznego zależy od takich czynników, jak siła pola magnetycznego, prędkość, z jaką porusza się przewodnik, długość przewodnika i szybkość zmian strumienia magnetycznego.

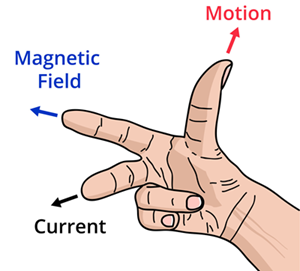

Rysunek 3. Reguła prawej ręki Fleminga

Kiedy przewodnik stanowi część obwodu zamkniętego, indukowane pole elektromagnetyczne powoduje przepływ prądu przez obciążenie.Kierunek tego indukowanego prądu określa się za pomocą Reguła prawej dłoni Fleminga. W tym przepisie, kciuk reprezentuje kierunek ruchu przewodnika, tj palec wskazujący pokazuje kierunek pola magnetycznego, a środkowy palec wskazuje kierunek indukowanego prądu.Gdy cewka nadal się obraca, indukowana siła elektromagnetyczna odwraca się podczas każdej połowy obrotu.Komutator koryguje to odwrócenie, aby zapewnić prąd stały na wyjściu.

Równanie pola elektromagnetycznego generatora prądu stałego

Wygenerowany EMF jest określony wzorem:

E = (P × Φ × Z × N) / (60 × A)

Gdzie:

• E = wygenerowane pole elektromagnetyczne

• P = Liczba biegunów

• Φ = Strumień na biegun

• Z = Całkowita liczba przewodów twornika

• N = prędkość w obr./min

• A = Liczba równoległych ścieżek

Dla uzwojeń:

• Uzwojenie zakładkowe: A = P

• Uzwojenie fali: A = 2

Równanie to zakłada równomierny rozkład strumienia magnetycznego i stałą prędkość obrotową.

Implikacje równania pola elektromagnetycznego

Zwiększanie prędkości obrotowej zwiększa wytwarzaną ilość Pole elektromagnetyczne w generatorze prądu stałego.Podobnie silniejszy strumień magnetyczny wytwarza wyższe pole elektromagnetyczne i zużywa większą liczbę przewodniki twornika zwiększa również generowane napięcie.Jednakże zwiększenie liczby równoległe ścieżki w tworniku zmniejsza napięcie dostępne na ścieżkę.To równanie pola elektromagnetycznego jest szeroko stosowane w projektowaniu, analizie wydajności i rozwiązywaniu problemów z generatorami prądu stałego.

Budowa generatora prądu stałego

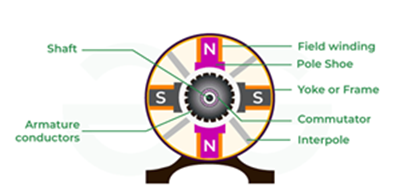

Rysunek 4. Budowa generatora prądu stałego

System magnetyczny

The jarzmo tworzy zewnętrzną ramę generatora prądu stałego i zapewnia mechaniczne wsparcie wszystkich części wewnętrznych.Oferuje również ścieżkę o niskiej reluktancji dla strumienia magnetycznego.The słupy polowe i uzwojenia są zamontowane na jarzmie i odpowiadają za wytwarzanie głównego pola magnetycznego.W większych lub praktycznych maszynach interpole można dodać pomiędzy głównymi biegunami, aby poprawić komutację i zmniejszyć iskrzenie.

Układ elektryczny

The rdzeń twornika wykonany jest z laminowanej stali i jest zamontowany na wale obrotowym.Laminacje pomagają zmniejszyć straty prądu wirowego i poprawić wydajność.The uzwojenie twornika składa się z miedzianych przewodników umieszczonych w żłobkach na rdzeniu twornika, a rodzaj zastosowanego uzwojenia określa wydajność napięciową i prądową generatora.The komutator jest segmentowym miedzianym cylindrem podłączonym do uzwojenia twornika i jest odpowiedzialny za przetwarzanie wewnętrznie generowanego prądu przemiennego na prąd stały. Szczotki węglowe lub grafitowe dociśnij komutator, aby zebrać prąd i dostarczyć go do obwodu zewnętrznego.

Układ mechaniczny

The łożyska podtrzymują obracający się wał i umożliwiają płynny i stabilny obrót twornika przy zachowaniu równomierności szczelina powietrzna pomiędzy częściami obrotowymi i stacjonarnymi.Odpowiednia szczelina powietrzna pomaga utrzymać stabilny strumień magnetyczny, a jednocześnie układ chłodzenia usuwa nadmiar ciepła powstający podczas pracy.Skuteczne chłodzenie chroni izolację i zapewnia niezawodną i długoletnią pracę generatora prądu stałego.

Charakterystyka generatora prądu stałego

Charakterystyka magnesowania: Pokazuje wygenerowane napięcie w porównaniu z prądem pola bez obciążenia oraz wyjaśnia narastanie napięcia i nasycenie.

Charakterystyka wewnętrzna: Pokazuje wygenerowane napięcie w funkcji prądu twornika, odzwierciedlając wewnętrzne spadki napięcia spowodowane rezystancją i reakcją twornika.

Charakterystyka zewnętrzna: Pokazuje napięcie na zaciskach w funkcji prądu obciążenia i przedstawia rzeczywiste zachowanie podczas pracy.

Rodzaje generatorów prądu stałego

1.Oddzielnie wzbudzony generator prądu stałego – uzwojenie wzbudzenia zasilane ze źródła zewnętrznego.Zapewnia precyzyjną kontrolę napięcia i jest stosowany w laboratoriach i systemach testowych.

2.Samowzbudny generator prądu stałego

• Generator bocznikowy: Uzwojenie wzbudzenia równoległe do twornika;zapewnia prawie stałe napięcie

• Generator uzwojenia szeregowego: Uzwojenie wzbudzenia połączone szeregowo z obciążeniem;napięcie wzrasta wraz z obciążeniem

• Generator uzwojenia złożonego: łączy pola bocznikowe i szeregowe;Kumulatywne generatory złożone zapewniają dobrą regulację napięcia i są szeroko stosowane w przemyśle

Zastosowania generatorów prądu stałego

- Ładowanie akumulatorów i szyny zasilane prądem stałym

- Przemysłowe obwody sterujące i zabezpieczające

- Wzbudzenie dużych alternatorów

- Starsze napędy prądu stałego, dźwigi i systemy trakcyjne

- Procesy spawalnicze i elektrochemiczne

- Laboratoria i systemy edukacyjne

- Hybrydowe i odnawialne systemy zasilania prądem stałym

Zalety i ograniczenia

Zalety

Generatory prądu stałego oferują kilka zalet w zastosowaniach, w których wymagana jest kontrolowana i stabilna moc prądu stałego.Zapewniają regulowaną i stałą moc wyjściową prądu stałego, działają dobrze przy niskich prędkościach i są bezpośrednio kompatybilne z obciążeniami prądu stałego.Ich konstrukcja pozwala również na stosunkowo proste wykrywanie usterek, dzięki czemu praca jest przewidywalna i niezawodna w wielu środowiskach przemysłowych.

Ograniczenia

Jednak generatory prądu stałego mają również pewne ograniczenia.Obecność szczotek i komutatora wymaga regularnej konserwacji i z biegiem czasu prowadzi do zużycia.Ich sprawność jest na ogół niższa w porównaniu do nowoczesnych alternatorów z prostownikami lub przetwornicami energoelektronicznymi.Ponadto generatory prądu stałego borykają się z ograniczeniami prędkości i wydajności prądowej, mogą wystąpić problemy z regulacją napięcia pod dużym obciążeniem, a często są większe i droższe w obsłudze.

Generator prądu stałego kontra generator prądu przemiennego

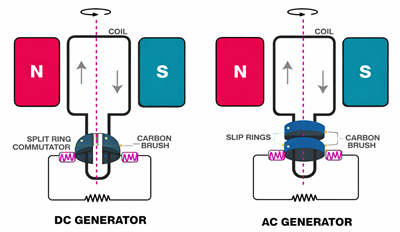

Rysunek 5. Różnica między generatorami prądu stałego i prądu przemiennego

Funkcja	DC Generatora	AC Generatora
Podstawowa zasada działania	Indukcja elektromagnetyczna	Indukcja elektromagnetyczna
Rodzaj prądu wyjściowego	Jednokierunkowy (prąd stały)	Prąd przemienny
Kierunek prądu	Płynie w jednym kierunku	Okresowo zmienia kierunek
Metoda zbierania napięcia	Komutator ze szczotkami	Pierścienie ślizgowe
Metoda rektyfikacji	Mechaniczne prostowanie wewnątrz generator	Wymagane zewnętrzne prostowanie dla wyjścia DC
Przydatność wyjścia	Bezpośrednio zasila obciążenia DC	Domyślnie zasila obciążenia AC

Wniosek

Generatory prądu stałego pomagają w prosty i niezawodny sposób przekształcać energię mechaniczną w prąd stały.Poznanie sposobu ich działania, głównych części i zastosowań ułatwia zrozumienie koncepcji elektrycznych.Nawet dzisiaj generatory prądu stałego są nadal badane i stosowane w określonych obszarach przemysłu i edukacji.
