The szybkość narastania z wzmacniacz operacyjny (wzmacniacz operacyjny) to maksymalna prędkość, przy której napięcie wyjściowe może zmieniać się w czasie.Określa, jak szybko wzmacniacz może reagować na szybkie zmiany sygnału wejściowego bez zniekształcania kształtu fali wyjściowej.
Matematycznie szybkość narastania wyraża się jako:
S=(dVo)/dt
Powszechnie mierzy się go w:
• Wolty na mikrosekundę (V/μs)
• Wolty na milisekundę (V/ms)
• Czasami wolty na sekundę (V/s)
Mówiąc najprościej, prędkość narastania działa jak ograniczenie prędkości wyjścia wzmacniacza.Jeśli sygnał wejściowy zmienia się powoli, wzmacniacz operacyjny dokładnie odtwarza kształt fali.Jednakże, gdy sygnał zmienia się szybciej, niż wzmacniacz jest w stanie odpowiedzieć, kształt fali wyjściowej ulega zniekształceniu.
Na przykład wzmacniacz operacyjny o szybkości narastania:
10V/μs
może zmienić swoje napięcie wyjściowe o maksymalnie 10 woltów w ciągu jednej mikrosekundy.
Szybkość narastania staje się szczególnie ważna w systemach wysokiej częstotliwości, wzmacniaczach audio, obwodach przetwarzania wideo, sprzęcie komunikacyjnym RF, systemach ADC i DAC oraz zastosowaniach impulsowych lub przełączających, gdzie konieczne są szybkie przejścia napięcia, aby zachować dokładność kształtu fali, wierność sygnału i niezawodną ogólną wydajność systemu.
W tych zastosowaniach szybkie zmiany napięcia są ważne dla utrzymania dokładności kształtu fali i niezawodnej reprodukcji sygnału.

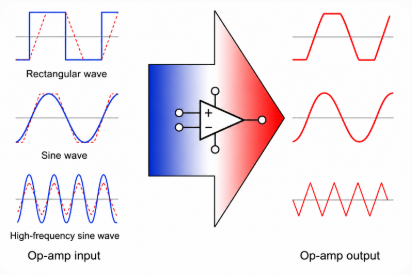

Rysunek 2. Zachowanie wzmacniacza operacyjnego z ograniczoną szybkością narastania w różnych warunkach przebiegu
Idealny wzmacniacz doskonale odtwarzałby przebieg wejściowy niezależnie od prędkości sygnału.Jednak w rzeczywistych obwodach wzmacniacze operacyjne zawierają wewnętrzne ograniczenia spowodowane przez kondensatory kompensacyjne, ograniczony prąd ładowania, prędkość przełączania tranzystora, i możliwości sterownika wyjściowego, z których wszystkie ograniczają szybkość zmiany napięcia wyjściowego.
Z powodu tych ograniczeń fizycznych napięcie wyjściowe nie może zmieniać się nieskończenie szybko.

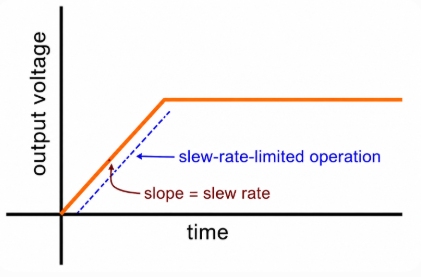

Szybkość narastania można traktować jako maksymalną prędkość rampową sygnału wyjściowego.Kiedy kształt fali wejściowej zmienia się stopniowo, sygnał wyjściowy dokładnie go śledzi.Kiedy jednak sygnał wejściowy zmienia się zbyt szybko, moc wyjściowa wzmacniacza może rosnąć lub spadać jedynie przy maksymalnej szybkości narastania.
Zamiast idealnie odtwarzać przebieg:
• Fale sinusoidalne mogą stać się trójkątne
• Fale kwadratowe mają zaokrąglone krawędzie
• Transjenty audio ulegają kompresji
• Zwiększają się zniekształcenia harmoniczne
Efekt ten jest znany jako zniekształcenie szybkości narastania, co ma miejsce, gdy wzmacniacz nie może zmienić napięcia wyjściowego wystarczająco szybko, aby dokładnie odtworzyć szybkie przejścia sygnału wejściowego.
W cyfrowych obwodach taktowania i impulsów zaokrąglone fale prostokątne mogą zmniejszyć dokładność przełączania i zwiększyć błędy synchronizacji.W systemach audio kompresja stanów przejściowych może zmniejszyć klarowność i szczegółowość dźwięków perkusyjnych i dźwięków o wysokiej częstotliwości.
Ograniczenia szybkości narastania stają się bardziej zauważalne, gdy:
• Zwiększa się częstotliwość sygnału
• Zwiększa się amplituda wyjściowa
• Zwiększa się obciążenie pojemnościowe
W obwodach szerokopasmowych i zastosowaniach z szybkimi stanami przejściowymi niewystarczająca prędkość narastania może poważnie zmniejszyć wierność kształtu fali i ogólną wydajność systemu.
Szybkość narastania wpływa bezpośrednio na dokładność przebiegu i wierność sygnału w wielu systemach elektronicznych.Niska prędkość narastania może powodować kilka praktycznych problemów, które zmniejszają wydajność i niezawodność.
|
Problem |
Efekt praktyczny |
|
Zniekształcenia dźwięku |
Ostry lub skompresowany dźwięk |
|
Zaokrąglone fale kwadratowe |
Zmniejszona dokładność impulsu |
|
Rozmycie wideo |
Utrata ostrości obrazu |
|
Błędy rozliczania ADC |
Nieprawidłowa konwersja sygnału |
|
Degradacja RF |
Zmniejszona integralność sygnału |
Efekty te pokazują, dlaczego szybkość narastania jest ważna w obwodach szybkiego reagowania i precyzyjnej elektronice analogowej.
w wzmacniacze audio, niewystarczająca szybkość narastania zmniejsza szczegóły stanów przejściowych i wprowadza niepożądane harmoniczne.Talerze, instrumenty perkusyjne i szybkie ataki wokalu mogą brzmieć szorstko lub skompresowane, ponieważ wzmacniacz nie jest w stanie dokładnie odtworzyć szybkich zmian napięcia.
w elektronika wideowolniejsze przejścia krawędzi zmniejszają ostrość obrazu i wyrazistość ruchu, szczególnie w przypadku wyświetlaczy o wysokiej rozdzielczości i szybko poruszających się scen.
w Systemy ADC, niska prędkość narastania zwiększa czas ustalania i zmniejsza dokładność konwersji, ponieważ sygnał wyjściowy wzmacniacza może nie ustabilizować się całkowicie przed wystąpieniem próbkowania.
w Systemy komunikacji RF, niewystarczająca wydajność narastania może zmniejszyć dokładność modulacji i pogorszyć ogólną jakość sygnału.
Zrozumienie wzorów na szybkość narastania pomaga określić, czy wzmacniacz może dokładnie odtworzyć sygnał bez wprowadzania zniekształceń.
Wzmacniacz z niewystarczającą szybkością narastania może wydawać się działać normalnie przy niskich częstotliwościach, ale zaczyna zniekształcać sygnały w miarę wzrostu częstotliwości lub amplitudy wyjściowej.
Podstawowe równanie szybkości narastania mierzy, jak szybko napięcie wyjściowe zmienia się w czasie.
S=(ΔVout)/Δt
Gdzie:
• S= Szybkość narastania
• ΔV_out= Zmiana napięcia wyjściowego
• Δt= Zmiana w czasie
Szybkość narastania określa maksymalną prędkość, przy której moc wyjściowa wzmacniacza może rosnąć lub spadać.
W przypadku sygnałów sinusoidalnych wymagana prędkość narastania zależy zarówno od częstotliwości sygnału, jak i amplitudy wyjściowej.
S=2πfVm
Gdzie:
• f= Częstotliwość sygnału
• Wm= Szczytowe napięcie wyjściowe
Wraz ze wzrostem częstotliwości sygnału lub amplitudy wyjściowej zwiększa się również wymagana prędkość narastania.
Jeśli prędkość narastania wzmacniacza jest niższa niż obliczone zapotrzebowanie, kształt fali wyjściowej może zostać zniekształcony.
Typowe objawy to trójkątne fale sinusoidalne, zaokrąglone krawędzie fal prostokątnych, zmniejszona reakcja na stany przejściowe i zwiększone zniekształcenia harmoniczne spowodowane niezdolnością wzmacniacza do wystarczająco szybkiej reakcji na szybko zmieniające się sygnały.
Załóżmy, że wzmacniacz operacyjny musi odtwarzać falę sinusoidalną za pomocą:
• Szczytowe napięcie wyjściowe = 4 V
• Częstotliwość = 30 kHz
Korzystając ze wzoru na prędkość narastania fali sinusoidalnej:
S=2πfVm
Podstawianie wartości:
S=2×3,14×30000×4
Rezultatem jest:
S=753600V/s
Zamiana na wolty na mikrosekundę:
S=0,7536V/μs
Oznacza to, że wzmacniacz wymaga szybkości narastania większej niż:
dokładne odtworzenie sygnału bez zniekształceń szybkości narastania.
W praktycznym projekcie inżynierskim wzmacniacze operacyjne są zwykle wybierane z marginesem bezpieczeństwa wynoszącym:
• 3× do 10× obliczone wymagania minimalne
Poprawia to reakcję transjentów, dokładność sygnału, klarowność dźwięku, wydajność rozliczania ADC i ogólną integralność kształtu fali, szczególnie w obwodach analogowych o szybkiej reakcji i zastosowaniach o wysokiej częstotliwości.

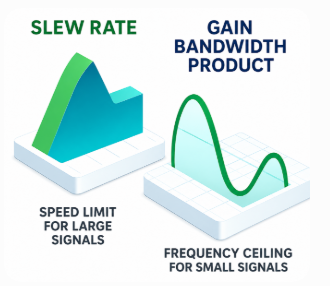

Rysunek 3. Szybkość narastania ogranicza prędkość, a szerokość pasma ogranicza częstotliwość
Szybkość narastania i szerokość pasma są często mylone, ponieważ oba wpływają na prędkość wzmacniacza.Jednakże opisują różne ograniczenia wydajności.
|
Parametr |
Zabij
Oceń |
Przepustowość |
|
Środki |
Szybkość przejścia napięcia wyjściowego |
Zakres odpowiedzi częstotliwościowej |
|
Jednostka |
V/μs |
Hz |
|
Wpływa |
Zachowanie wielkosygnałowe |
Zachowanie małosygnałowe |
|
Główne ograniczenie |
Zniekształcenie kształtu fali |
Tłumienie sygnału |
|
Częsty objaw |
Przebiegi trójkątne |
Zmniejszony zysk
|
Różnice te wyjaśniają, dlaczego wzmacniacz może mieć dużą szerokość pasma, ale nadal zniekształcać duże, szybko zmieniające się przebiegi.
Przepustowość określa, jaki zakres częstotliwości może przetworzyć wzmacniacz, podczas zabijania Szybkość określa, jak szybko napięcie wyjściowe może fizycznie zmieniać się podczas szybkich przejść sygnału.
Wzmacniacz o dużej przepustowości, ale niewystarczającej szybkości narastania, może nadal zniekształcać sygnały o dużej amplitudzie i wysokiej częstotliwości.
Staje się to szczególnie ważne w szerokopasmowych systemach komunikacyjnych, zastosowaniach wymagających szybkich stanów przejściowych, wzmacniaczach audio i precyzyjnych obwodach pomiarowych, gdzie dokładna reprodukcja szybko zmieniających się sygnałów ma kluczowe znaczenie dla utrzymania wydajności i wierności sygnału.
Jeden z najwyraźniejszych przykładów ograniczenia szybkości narastania występuje w systemach audio.
Rozważ A 100 W wzmacniacz sterujący 8 Ω głośnik.Przy wysokich poziomach wyjściowych wzmacniacz może generować w przybliżeniu:
56 VPP
podczas odtwarzania sygnałów w pobliżu:
20 kHz
Minimalna wymagana prędkość narastania wynosi w przybliżeniu:
7 V/μs
Jeśli wzmacniacz obsługuje tylko:
Podobnie jak w przypadku klasycznego wzmacniacza operacyjnego LM741, zauważalne są zniekształcenia kształtu fali.
Typowe skutki obejmują ostre wysokie tony, zmniejszoną reakcję transjentów, zniekształcone dźwięki perkusyjne i utratę przejrzystości dźwięku spowodowaną niezdolnością wzmacniacza do dokładnego odtworzenia szybkich przejść przebiegów.
Efekty te wyjaśniają, dlaczego systemy audio wysokiej jakości wykorzystują szybsze wzmacniacze operacyjne o znacznie wyższych prędkościach narastania.

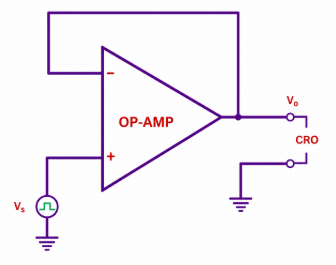

Rysunek 4. Obwód testujący szybkość narastania wzmacniacza operacyjnego z podłączeniem oscyloskopu
Szybkość narastania jest zwykle mierzona za pomocą a generator funkcji, oscyloskop, oraz fala prostokątna lub krokowy sygnał wejściowy, aby obserwować, jak szybko wyjście wzmacniacza reaguje na szybkie zmiany napięcia.Generator funkcyjny przykłada szybki krok napięcia na wejście wzmacniacza, podczas gdy oscyloskop wyświetla przebieg wyjściowy.Zamiast zmieniać się natychmiast, moc wyjściowa rośnie wraz z nachyleniem.Nachylenie to reprezentuje szybkość narastania wzmacniacza.
Standardowa metoda pomiaru wykorzystuje tzw 10%–90% punkty przejściowe.
(S) = dVo/dt => Vo(90%)-Vo(10%)/ t(90%)-t(10%)/
Kroki pomiaru
1.Zastosuj szybką falę prostokątną na wejściu.
2.Obserwuj przebieg wyjściowy.
3.Zaznacz poziomy napięcia 10% i 90%.
4.Zmierz czas przejścia.
5.Oblicz prędkość narastania.
Metoda 10%–90% poprawia dokładność pomiaru, ponieważ pozwala uniknąć dzwonienia, szumu, przeregulowania i nieliniowego zachowania krawędzi, które zwykle pojawiają się na początku i na końcu przejść przebiegów.
Oscyloskopy umożliwiają bezpośrednią wizualizację prędkości przejścia wzmacniacza podczas szybkich zmian napięcia wyjściowego.
Podczas testowania generator funkcyjny stosuje szybki krok napięcia, oscyloskop rejestruje kształt fali wyjściowej, a nachylenie przebiegu jest mierzone podczas narastających i opadających zboczy w celu określenia szybkości narastania wzmacniacza.
Warunki zewnętrzne mogą silnie wpływać na zmierzoną prędkość narastania.
Ważne czynniki obejmują obciążenie pojemnościowe, Długość ścieżki PCB, pojemność sondy, jakość uziemienia, i stabilność sprzężenia zwrotnego, z których wszystkie mogą silnie wpływać na zmierzoną prędkość narastania i dokładność kształtu fali.
Może to spowodować zły układ PCB dzwoni, oscylacja, przekroczenie, i zniekształcenie krawędzi, z których wszystkie mogą zmniejszyć efektywną wydajność szybkości narastania, nawet jeśli sam wzmacniacz operacyjny jest wystarczająco szybki.
Kilka czynników wewnętrznych i zewnętrznych określa wydajność szybkości narastania.
Kondensatory kompensacyjne
Wewnętrzne kondensatory kompensacyjne poprawiają stabilność, ale zmniejszają prędkość, ponieważ większe kondensatory wymagają dłuższego czasu ładowania.
Wewnętrzny prąd polaryzacji
Wyższy prąd wewnętrzny ładuje kondensatory szybciej i zwiększa szybkość narastania.Jednakże zwiększa to również zużycie energii, wytwarzanie ciepła i hałas w obwodzie, szczególnie w obwodach analogowych o szybkiej reakcji.
Projekt stopnia wejściowego
Struktura tranzystora zastosowana w stopniu wejściowym wpływa na prędkość przełączania, pasmo przenoszenia i zdolność sterowania prądem, podczas gdy nowoczesne wzmacniacze CMOS i BiCMOS generalnie zapewniają wyższe prędkości narastania i większą wydajność niż starsze konstrukcje bipolarne.
Możliwości sterownika wyjściowego
Stopień wyjściowy musi zapewniać prąd wystarczający do szybkiego ładowania obciążeń zewnętrznych.Duże obciążenia pojemnościowe mogą zmniejszyć efektywną wydajność szybkości narastania.
Napięcie zasilania
Wyższe napięcia zasilania często poprawiają wydajność narastania, umożliwiając większe wewnętrzne wahania napięcia.Urządzenia przenośne niskiego napięcia zazwyczaj przedkładają wydajność nad ekstremalną prędkość.
Układ PCB
Zły układ PCB może zmniejszyć wydajność w świecie rzeczywistym.
Typowe problemy obejmują długie ścieżki sprzężenia zwrotnego, pojemność pasożytniczą, słabe uziemienie i sprzężenie szumowe, a wszystko to może zmniejszyć stabilność i pogorszyć ogólną wydajność szybkości narastania.
Obwody o szybkiej reakcji wymagają starannego projektowania płytek PCB, aby zachować stabilność i dokładność kształtu fali.
Wyższe szybkości narastania poprawiają wydajność w zastosowaniach wymagających szybkich stanów przejściowych, ale wprowadzają także kompromisy inżynieryjne.
|
Zaleta |
Praktyczna korzyść |
|
Szybsza reakcja wyjściowa |
Lepsza obsługa stanów przejściowych |
|
Mniejsze zniekształcenia |
Czystsza reprodukcja przebiegu |
|
Lepsza klarowność dźwięku |
Ulepszone detale muzyczne |
|
Szybsze osadzanie ADC |
Większa dokładność konwersji |
|
Ostrzejsze sygnały wideo |
Poprawiona jakość obrazu |
|
Lepsza wydajność RF |
Poprawiona integralność sygnału |
|
Ograniczenie |
Wyjaśnienie |
|
Większe zużycie energii |
Szybsze obwody wymagają więcej
prąd |
|
Zwiększony hałas |
Szerokie pasmo wzmacnia niepożądane sygnały
sygnały |
|
Problemy z zakłóceniami elektromagnetycznymi |
Tworzenie szybkich przejść
zakłócenia |
|
Wyzwania związane ze stabilnością |
Obwody o dużej prędkości oscylują
łatwiej |
|
Czułość PCB |
Układ staje się bardziej krytyczny |
|
Wyższy koszt |
Specjalistyczne wzmacniacze kosztują więcej |
Właśnie dlatego szybkość narastania jest starannie optymalizowana, zamiast po prostu wybierać najszybszy dostępny wzmacniacz.

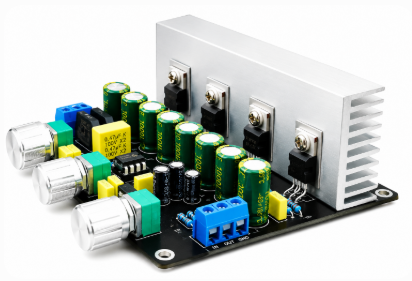

Rysunek 5. Obwód wzmacniacza audio wykorzystujący szybkie komponenty analogowe
Szybkość narastania jest ważna w wielu nowoczesnych systemach analogowych.
Wzmacniacze audio- Popraw reakcję przejściową i zmniejsz zniekształcenia harmoniczne.
Przetwarzanie wideo- Zachowaj ostrość krawędzi i klarowność obrazu.
Systemy ADC i DAC- Popraw czas rozliczania i dokładność konwersji.
Komunikacja radiowa- Obsługa szybkiej modulacji i pracy w wysokiej częstotliwości.
Oscyloskopy- Umożliwiają dokładne śledzenie szybko zmieniających się przebiegów.
Obwody impulsowe i przełączające- Zachowaj kształt impulsu i dokładność taktowania.
Instrumenty muzyczne i syntezatory- Twórz płynne przejścia napięcia pomiędzy nutami i sygnałami sterującymi.
Wybór właściwej szybkości narastania zależy od czynników takich jak częstotliwość sygnału, amplituda napięcia wyjściowego, wymagania dotyczące dokładności, ograniczenia mocy, oraz określonego typu aplikacji.
Wymagana prędkość narastania wzrasta wraz ze wzrostem częstotliwości sygnału i amplitudy wyjściowej, szczególnie w zastosowaniach o szybkiej reakcji i wysokich częstotliwościach.
Wzmacniacz operacyjny jest zwykle wybierany z szybkością narastania:
• 3× do 10× wyższa od obliczonego zapotrzebowania minimalnego
Ten margines bezpieczeństwa pomaga zredukować zniekształcenia, błędy przejściowe i problemy ze stabilnością, poprawiając jednocześnie ogólną dokładność przebiegu i niezawodność obwodu.
|
Zastosowanie |
Typowe
Szybkość narastania |
|
Czujniki temperatury |
0,05–0,5 V/μs |
|
Ogólne obwody analogowe |
0,5–5 V/μs |
|
Wzmacniacze audio |
10–30 V/μs |
|
Systemy wideo |
100–1000+ V/μs |
|
Komunikacja radiowa |
1000+ V/μs |
|
Szybkie systemy ADC |
50–500+ V/μs |
Zakresy te pomagają oszacować wydajność szybkości narastania potrzebną dla różnych zastosowań i warunków pracy.
|
Wzmacniacz operacyjny |
Typowe
Szybkość narastania |
Najlepiej
Aplikacje |
|
LM741 |
0,5 V/μs |
Obwody edukacyjne |
|
LM358 |
0,6 V/μs |
Systemy zasilane bateryjnie |
|
TL072 |
13 V/μs |
Wzmacniacze audio |
|
OPA2134 |
20 V/μs |
Profesjonalny dźwięk |
|
LM318 |
70 V/μs |
Obwody analogowe o szybkiej reakcji |
|
OPA835 |
560 V/μs |
Przetwarzanie szerokopasmowe |
|
ADA4898 |
1000 V/μs |
Systemy komunikacyjne |
|
OPA847 |
6000 V/μs |
Systemy RF i wideo
|
Porównania te pokazują, dlaczego wzmacniacze o dużej szybkości narastania są preferowane w systemach audio, RF, wideo i precyzyjnej konwersji danych.
Ważna jest bardzo duża prędkość narastania Systemy RF, elektronika wideo, oprzyrządowanie o dużej prędkości, i szybkie obwody impulsowe gdzie dokładna reprodukcja szybkich przejść sygnału pomaga w utrzymaniu niezawodnej wydajności i jakości sygnału.
Jednak wolniejsze aplikacje, takie jak monitorowanie temperatury, kondycjonowanie czujnika, urządzenia zasilane bateryjnie, a przemysłowe systemy sterowania zwykle nie wymagają wyjątkowo szybkich wzmacniaczy, ponieważ przejścia sygnału zachodzą przy znacznie niższych prędkościach.
W wielu przypadkach może wzrosnąć zbyt duża prędkość narastania hałas, EMI, zużycie energiii ogólnie złożoność obwoduIdealny wzmacniacz zależy od zrównoważenia prędkość, stabilność, wydajność hałasu, efektywność energetyczna, i koszt w oparciu o specyficzne wymagania aplikacji.
Szybkość narastania wpływa bezpośrednio na dokładność przebiegu i jakość sygnału w obwodach analogowych.Niska prędkość narastania może powodować zniekształcenia, wolniejszą reakcję na stany przejściowe i zmniejszoną ogólną wydajność systemu, podczas gdy wyjątkowo wysokie szybkości narastania mogą powodować wzrost szumów, zakłóceń elektromagnetycznych, zużycia energii i złożoności obwodu.Idealny wzmacniacz operacyjny zależy od równoważenia szybkości, stabilności, dokładności, wydajności i kosztów w oparciu o wymagania aplikacji.Zrozumienie ograniczeń szybkości narastania pomaga poprawić dobór wzmacniacza i ogólną wydajność obwodu.
O NAS
Zadowolenie klienta za każdym razem.Wzajemne zaufanie i wspólne interesy.
Wzmacniacz operacyjny może mieć dużą przepustowość, ale nadal zniekształca sygnały, jeśli tak jest prędkość narastania jest zbyt niska.Szerokość pasma określa zakres częstotliwości wzmacniacz może przetwarzać, a szybkość narastania określa, jak szybko sygnał wyjściowy napięcie może się fizycznie zmienić.Sygnały wysokiej częstotliwości o dużej amplitudzie może przekroczyć prędkość przejścia wzmacniacza, powodując zniekształcenie kształtu fali takie jak trójkątne fale sinusoidalne lub zaokrąglone fale kwadratowe.
Niewystarczająca szybkość narastania może zmniejszyć reakcję przejściową i wprowadzić zniekształceń harmonicznych w systemach audio.Szybkie dźwięki, takie jak talerze, instrumenty perkusyjne i ostre ataki wokalne mogą brzmieć szorstko, skompresowane lub niejasne, ponieważ wzmacniacz nie jest w stanie odtworzyć szybkich zmian napięcia dokładnie.Jest to jeden z powodów, dla których stosuje się systemy audio o wysokiej jakości szybsze wzmacniacze operacyjne z większą szybkością narastania.
Sygnały o wysokiej częstotliwości zmieniają napięcie znacznie szybciej niż sygnały o niskiej częstotliwości sygnały.Wraz ze wzrostem częstotliwości sygnału i amplitudy wyjściowej, Sygnał wyjściowy wzmacniacza musi zmieniać się szybciej, aby odtworzyć kształt fali poprawnie.Jeśli prędkość narastania jest zbyt niska, wzmacniacz nie nadąża wraz ze zmianami sygnału, co prowadzi do zniekształceń i redukcji kształtu fali dokładność sygnału.
Wzmacniacz operacyjny jest zwykle wybierany z kilkukrotnie większą szybkością narastania niż obliczone minimalne wymaganie w celu poprawy reakcji na stany przejściowe, dokładność przebiegu i stabilność obwodu.Ten margines bezpieczeństwa pomaga zmniejszyć zniekształcenia, błędy przejściowe i problemy z wydajnością, które mogą wystąpić w zmieniających się warunkach pracy lub przy większym obciążeniu sygnałem.
Metoda pomiaru 10%–90% poprawia dokładność poprzez unikanie dzwonienia, przeregulowania, szumy i nieliniowe zachowanie krawędzi, które często pojawiają się w pobliżu początek i koniec przejść przebiegów.Pomiar tylko stabilna środkowa część przebiegu zapewnia bardziej niezawodną prędkość narastania wyniki.
