Przekaźnik półprzewodnikowy (SSR): proste wyjaśnienie z zastosowaniami i typami
2026-04-22 903

Przekaźniki półprzewodnikowe są szeroko stosowane w nowoczesnych systemach elektronicznych, ponieważ zapewniają szybkie i ciche przełączanie bez ruchomych części.Są ważne dla bezpiecznego sterowania urządzeniami dużej mocy za pomocą sygnałów o małej mocy.W tym artykule omówimy przekaźniki półprzewodnikowe (SSR), w tym ich zasadę działania, typy, zastosowania i ważne kwestie projektowe.

Katalog

Co to jest przekaźnik półprzewodnikowy (SSR)?

A przekaźnik półprzewodnikowy (SSR) to elektroniczne urządzenie przełączające, które wykorzystuje elementy półprzewodnikowe do obracania obwodu WŁ lub WYŁ.Umożliwia sterowanie obciążeniem wysokonapięciowym lub wysokoprądowym za pomocą sygnału niskiego napięcia.

W odróżnieniu od tradycyjnych przekaźników, SSR nie mają ruchomych części.Używają komponentów takich jak sprzęgacze optyczne do przesyłania sygnałów za pomocą światła, utrzymując obwody wejściowe i wyjściowe w izolacji elektrycznej.

Dlaczego stosuje się przekaźniki półprzewodnikowe?

Przekaźniki półprzewodnikowe stosuje się, gdy obwód sterujący małej mocy musi bezpiecznie i skutecznie przełączać obciążenie o większej mocy.Umożliwiają urządzeniom takim jak mikrokontrolery lub sterowniki PLC sterowanie grzejnikami, lampami, silnikami i innymi obciążeniami bez bezpośredniego kontaktu elektrycznego ze stroną wysokiego napięcia.

Ponieważ strony wejściowa i wyjściowa pozostają galwanicznie odizolowane, przekaźniki półprzewodnikowe są również przydatne do poprawy bezpieczeństwa i ochrony wrażliwych obwodów sterujących.Z tego powodu są powszechnie stosowane w przełączaniu prądu przemiennego, sterowaniu mocą, systemach ściemniania i izolacji pomiędzy stopniami sterowania i obciążenia.

Jak działa przekaźnik półprzewodnikowy

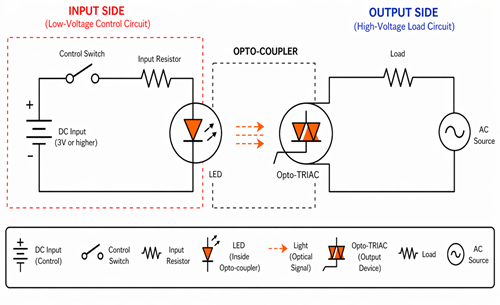

Rysunek 2. Schemat roboczy SSR przedstawiający wejście, izolację i wyjście

Strona wejściowa

SSR uruchamia się z sygnałem sterującym niskiego napięcia podanym na jego zaciski wejściowe.Sygnał ten zasila diodę elektroluminescencyjną (LED) wewnątrz transoptora.

Aby aktywować przekaźnik, napięcie wejściowe musi przekraczać próg włączenia, zwykle około 3 V DC.W obwodach praktycznych stosuje się nieco wyższe napięcie, aby uwzględnić straty wewnętrzne.

Transfer sygnału (izolacja)

Wewnątrz transoptora dioda LED po włączeniu zasilania emituje światło podczerwone.Światło to przechodzi przez wewnętrzną szczelinę i aktywuje światłoczułe urządzenie, takie jak fototranzystor lub fototriak.

Ponieważ sygnał jest przesyłany za pomocą światła, a nie bezpośredniego połączenia elektrycznego, obwody wejściowe i wyjściowe pozostają elektrycznie odizolowane.Chroni to obwody sterujące niskiego napięcia przed obciążeniami o wysokim napięciu.

Przełączanie wyjścia

Po włączeniu urządzenie światłoczułe uruchamia główny element przełączający po stronie wyjściowej.

• Za Obciążenia DCstosowane są tranzystory lub MOSFET

• Za Obciążenia AC, stosowane są TRIAC lub SCR typu back-to-back

Urządzenia te umożliwiają przepływ prądu przez obciążenie, włączając je.

Zachowanie przy przełączaniu AC

W przekaźnikach AC SSR przekaźnik włącza się w pobliżu punktu zerowego napięcia, pozostaje włączony podczas przepływu prądu i wyłącza się, gdy prąd spadnie do zera.Zmniejsza to zakłócenia elektryczne i poprawia niezawodność.

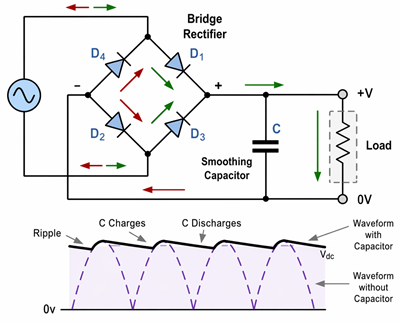

Rysunek 3. Mostek prostowniczy z kondensatorem wygładzającym

Kompatybilność wejścia AC

Niektóre przekaźniki SSR mogą przyjmować sygnały wejściowe prądu przemiennego, przekształcając je na prąd stały za pomocą prostownika mostkowego.

Jednakże skorygowany sygnał na krótko spada do zera pomiędzy cyklami, co może powodować niestabilne przełączanie.Dodano kondensator wygładzający, aby utrzymać stały sygnał i zapewnić prawidłowe działanie.

Rodzaje przekaźników półprzewodnikowych (SSR)

Na podstawie wejścia/wyjścia

• DC na AC SSR – sterowanie DC, obciążenie AC (najczęściej)

• AC na AC SSR – sterowanie AC i obciążenie AC

• DC na DC SSR – sterowanie DC i obciążenie DC

• Uniwersalny SSR – akceptuje wejście AC i DC

W oparciu o metodę przełączania

• SSR z przejściem przez zero – przełącza przy zerowym napięciu, najlepiej w celu redukcji szumów

• Losowe włączanie SSR – włącza się natychmiastowo, służy do ściemniania i precyzyjnego sterowania

• Analogowy SSR – zapewnia zmienne wyjście zamiast prostego włączania/wyłączania

Na podstawie typu kontaktu

• Formularz A (normalnie otwarty)

• Forma B (normalnie zamknięta)

• Formularz C (Przejście)

SSR a przekaźnik elektromechaniczny

Funkcja	Solidne Przekaźnik stanu (SSR)	Elektromechaniczny Przekaźnik (EMR)
Szybkość przełączania	Bardzo szybko	Wolniejsze (ruch mechaniczny)
Operacja Hałas	Cichy	Słyszalne kliknięcie
Trwałość	Wysoka (brak ruchomych części)	Ograniczone (zużycie kontaktowe)
Budowa	Elementy elektroniczne	Styki mechaniczne i cewka
Koszt	Wyżej	Niższy
Prąd upływowy	Mały wyciek, gdy jest wyłączony	Brak wycieków
Konserwacja	Minimalne	Wymaga konserwacji
Najlepszy przypadek użycia	Częste przełączanie, długa żywotność	Proste i tanie użytkowanie

Zastosowania przekaźnika półprzewodnikowego (SSR)

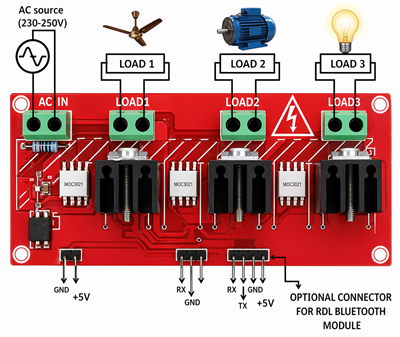

Rysunek 4. Moduł SSR sterujący wentylatorem, silnikiem i niewielkimi obciążeniami

- automatyka przemysłowa

- systemy kontroli temperatury (grzejniki, piekarniki)

- Systemy HVAC

- sterowanie i ściemnianie oświetlenia

- sterowanie silnikiem i wentylatorem

- projekty oparte na mikrokontrolerach

Zaawansowana obsługa i sterowanie SSR

Przebieg wyjściowy

Wyjście SSR podąża za przebiegiem prądu przemiennego:

• Stan WYŁĄCZONY: brak przepływu prądu

• Stan WŁĄCZONY: przewodzenie rozpoczyna się w pobliżu napięcia zerowego

• Przejście w stan WYŁ.: następuje przy prądzie zerowym

Zmniejsza to zakłócenia elektryczne i zapobiega wyładowaniom łukowym.

Ściemnianie fazowe

• Ściemnianie fazowe kontroluje moc poprzez regulację czasu przewodzenia w każdym cyklu prądu przemiennego.Zmieniając moment włączenia SSR, można kontrolować moc efektywną dostarczaną do obciążenia.

Metoda ta jest szeroko stosowana w systemach ściemniania, ogrzewania i sterowania mocą.

Praktyczny przykład obwodu i obliczeń SSR

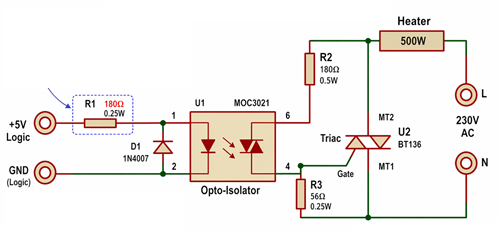

Rysunek 5. Obwód SSR przedstawiający obliczenia rezystora wejściowego i kontrolę obciążenia

Praktyczny obwód SSR może wykorzystywać rezystor ograniczający prąd dla wejściowej diody LED.Wartość rezystora można obliczyć, korzystając z prawa Ohma.

Na przykład:

Jeśli rezystor wynosi 180 Ω, a prąd wynosi 50 mA:

V = I × R = 0,05 × 180 = 9 V

Oznacza to, że do prawidłowego sterowania obwodem wejściowym potrzebne jest zasilanie 9 V.

Ten typ obliczeń pomaga zapewnić, że wejście SSR otrzymuje prawidłowe napięcie i prąd, co zapewnia bezpieczną i niezawodną pracę.

Wniosek

Przekaźniki półprzewodnikowe zapewniają niezawodne i wydajne przełączanie w wielu zastosowaniach.Poprawiają bezpieczeństwo poprzez izolację galwaniczną, ale wymagają odpowiedniego doboru i projektu.Zrozumienie ich cech pomaga w efektywnym ich wykorzystaniu w praktycznych systemach.
