Co to jest optyka pakowana wspólnie (CPO)?Przegląd, korzyści i zastosowania
2026-04-23 2638

Co-Packaged Optics (CPO) staje się ważną technologią w nowoczesnych, szybkich systemach.Ponieważ zapotrzebowanie na dane stale rośnie, tradycyjne projekty zaczynają napotykać ograniczenia w zakresie szybkości, zużycia energii i wydajności.CPO oferuje nowy sposób usprawnienia przepływu danych w urządzeniach sieciowych poprzez umieszczenie części optycznych bliżej głównego chipa.W tym artykule wyjaśniono, czym jest CPO, jak działa, jak wypada na tle istniejących rozwiązań i gdzie jest obecnie stosowany.Omówiono także korzyści, stan obecny i oczekiwania w nadchodzących latach.

Katalog

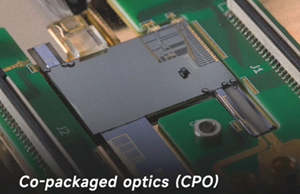

Rysunek 1. Przegląd modułu optyki pakowanej (CPO).

Co to jest optyka pakowana wspólnie (CPO)?

Optyka w pakiecie (CPO) to projekt, w którym części optyczne są umieszczony w pobliżu chipa wewnątrz urządzenia sieciowego.Zamiast używać oddzielnych modułów wtykowych połączonych ścieżkami elektrycznymi, elementy optyczne są wbudowane w tę samą obudowę co chip.Taka konfiguracja skraca odległość, jaką muszą pokonać sygnały elektryczne.Dlatego sygnały mogą poruszać się szybciej i tracić mniej energii, zanim zostaną przekształcone w światło.CPO jest stosowane głównie w szybkich systemach, w których duże ilości danych muszą być przesyłane szybko i sprawnie.

Dlaczego CPO ma znaczenie dla nowoczesnych centrów danych

Centra danych przetwarzają dziś ogromną ilość informacji.Za każdym razem, gdy używamy aplikacje w chmurze, obejrzyj filmylub przechowuj dane w Interneciecentrum danych musi szybko wysyłać i odbierać sygnały.Tradycyjne konstrukcje wykorzystują wtykowe moduły optyczne.Działają one dobrze, ale wraz ze wzrostem prędkości potrzebują więcej mocy i wytwarzają więcej ciepła.Dłuższe ścieżki elektryczne wewnątrz urządzenia również osłabiają sygnały, zanim zostaną zamienione na światło.

CPO pomaga rozwiązać te problemy, umieszczając części optyczne blisko chipa.Dlatego ścieżka elektryczna jest bardzo krótka.Zmniejsza to zużycie energii i zmniejsza wydzielanie ciepła.Pomaga także utrzymać mocny i wyraźny sygnał.Dzięki tej konfiguracji centra danych mogą obsługiwać wyższe szybkości transmisji danych i obsłużyć większy ruch bez potrzeby stosowania zbyt dużej dodatkowej mocy.Dzięki temu systemy są bardziej wydajne i łatwiejsze do skalowania w miarę wzrostu zapotrzebowania.

Jak działa optyka w opakowaniach zbiorczych

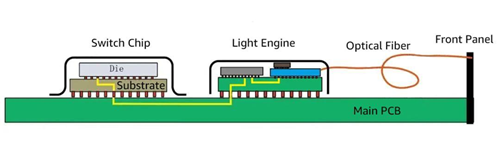

Rysunek 2. Schemat przepływu sygnału CPO

W systemie CPO, proces rozpoczyna się od głównego chipa.The chip wytwarza sygnały elektryczne przenoszące dane.Te sygnały przemieszczają się na bardzo małą odległość do pobliskie elementy optyczne.Elementy optyczne zmieniają sygnały elektryczne na sygnały świetlne.Ten krok nazywa się konwersja.Gdy sygnał stanie się jasny, to przechodzi przez kable światłowodowe do inne urządzenie.

Na strona odbiorcza, kolejny element optyczny zmienia sygnał świetlny z powrotem na sygnał elektryczny.Następnie chip odbiorczy przetwarza dane.Ponieważ ścieżka elektryczna wewnątrz urządzenia jest krótka, straty energii są mniejsze.Sygnał pozostaje silny przed konwersją.Następnie światło przenosi dane na większe odległości z bardzo małymi stratami.

Rysunek 3. Układ sprzętu optycznego w opakowaniach zbiorczych (CPO).

CPO a optyka wtykowa: jaka jest różnica?

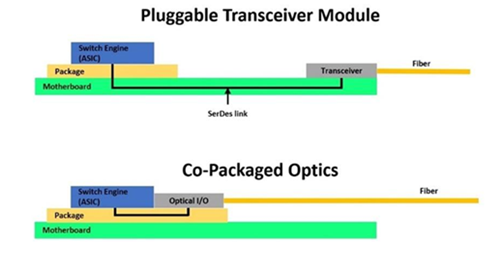

Rysunek 4. Wykres porównawczy CPO i optyki wymiennej

CPO i wymienna optyka to dwa sposoby łączenia komunikacji optycznej w systemach sieciowych, jednak są one odmiennie zbudowane i działają na różne sposoby.

W wymiennej optycemoduł optyczny to osobna część, którą wkłada się na przedni panel urządzenia.Główny chip wysyła sygnały elektryczne do tego modułu.Moduł następnie przetwarza sygnał na światło i przesyła je za pomocą światłowodów.Ten projekt jest łatwy do wymiany i szeroko stosowany dzisiaj.

W CPO części optyczne są umieszczone bardzo blisko głównego chipa wewnątrz systemu.Sygnały elektryczne pokonują niewielką odległość, zanim zostaną przekształcone w światło.Zmniejsza to utratę sygnału i zmniejsza zużycie energii.

Główną różnicą jest odległość między chipem i część optyczna.Wtykowa optyka wykorzystuje dłuższe ścieżki elektryczne, podczas gdy CPO utrzymuje wszystko blisko siebie.

Wtykowa optyka jest łatwiejsza w utrzymaniu i wymianie.Zużywają jednak więcej energii i mogą ograniczać prędkość w miarę wzrostu szybkości transmisji danych.CPO poprawia wydajność i efektywność, ale jest trudniejszy do naprawy i wciąż się rozwija.

Funkcja	Wspólnie pakowane Optyka (CPO)	Możliwość podłączenia Optyka
Umieszczenie	Części optyczne są blisko głównego chipa	Moduł optyczny jest włączony przedni panel
Ścieżka sygnału	Bardzo krótki elektryczny ścieżka	Dłużej elektryczny ścieżka
Zużycie energii	Niższy	Wyżej
Utrata sygnału	Niższy	Wyżej
Wsparcie prędkości	Lepiej na bardzo wysokie szybkości transmisji danych	Ograniczone jako prędkość wzrasta
Ciepło	Więcej ciepła w jednym obszarze	Ciepło rozprzestrzenia się
Konserwacja	Trudniejsze do naprawy lub wymienić	Łatwe do wymiany moduły
Projekt	Bardziej złożone	Prostsze i dobrze znany
Użyj dzisiaj	Wciąż się rozwijam	Powszechnie stosowane
Główna zaleta	Wysoka wydajność i wydajność	Elastyczność i łatwość uaktualnić

Korzyści z optyki w opakowaniach zbiorczych

Po pierwsze, to obniża zużycie energii ponieważ sygnały pokonują krótszą odległość przed konwersją.Zmniejsza to straty energii i poprawia ogólną wydajność.

Po drugie, to obsługuje szybszy transfer danych.Ponieważ sygnały są przekształcane na światło wcześniej, system może obsługiwać większe szybkości transmisji danych bez spowalniania.

Po trzecie, jakość sygnału ulega poprawie.Krótsza ścieżka elektryczna redukuje szumy i utrzymuje sygnał w czystości, zanim stanie się jasny.

CPO także pozwala na więcej połączeń na mniejszej przestrzeni.Bez dużych modułów panelu przedniego systemy mogą pomieścić więcej portów i obsługiwać więcej urządzeń.

Również, konstrukcja zmniejsza liczbę oddzielnych komponentów, co może z czasem poprawić stabilność systemu.

Jak CPO poprawia prędkość, zużycie energii i jakość sygnału

Co-Packaged Optics (CPO) poprawia wydajność systemu, zmieniając sposób przemieszczania się sygnałów wewnątrz urządzenia.Główna idea jest prosta: zachowaj krótką ścieżkę elektryczną i używaj światła na dłuższych dystansach.

Dla szybkości, główny chip wysyła dane na bardzo małą odległość do pobliskich części optycznych.Ponieważ sygnał nie pokonuje dużej odległości w porównaniu z sygnałem elektrycznym, szybciej osiąga punkt konwersji.Gdy stanie się lekki, może szybko przemieszczać się w kablach światłowodowych.Pomaga to systemowi obsługiwać wyższe szybkości transmisji danych bez spowalniania.

Do wykorzystania mocykrótsze ścieżki elektryczne oznaczają mniejsze straty energii po drodze.W starszych konstrukcjach sygnały przemieszczają się po całym obwodzie, co wymaga większej mocy, aby były mocne.W CPO sygnał jest konwertowany wcześniej, dzięki czemu do przesyłania danych wewnątrz systemu potrzeba mniej energii.

Dla jakości sygnałuutrzymanie krótkiej ścieżki zmniejsza hałas i zniekształcenia.Sygnały elektryczne mogą osłabiać się, gdy przemieszczają się na większe odległości, ale w CPO sygnał pozostaje czysty, zanim zostanie przekształcony w światło.Po konwersji sygnały świetlne mogą przemieszczać się na większe odległości przy bardzo małych stratach.

Wyzwania związane z optyką pakowaną

Optyka Co-Packaged Optics (CPO) zapewnia wysoką wydajność, ale wiąże się z pewnymi trudnościami, które należy rozwiązać, zanim będzie można ją powszechnie zastosować.

Jedną z kwestii jest złożony projekt.Główny układ scalony i części optyczne są umieszczone bardzo blisko siebie, co utrudnia zaplanowanie i zbudowanie układu.Każda część musi być starannie ułożone aby mieć pewność, że sygnały poruszają się prawidłowo.

Inną kwestią jest konserwacja.W tradycyjnych systemach moduły optyczne można łatwo wyjąć i wymienić.W przypadku CPO części optyczne są wbudowane w system.Jeśli jedna część ulegnie uszkodzeniu, jej pojedyncza wymiana może nie być możliwa i konieczna może być wymiana większej części.

Koszt jest również problemem.Projekt wymaga dokładny montaż i zaawansowane materiały, co może zwiększyć całkowity koszt systemu, zwłaszcza na wczesnych etapach produkcji.

Jest też problem w testowanie.Komponenty są ściśle zintegrowane, więc trudniej jest przetestować każdą część osobno.Utrudnia to znalezienie i naprawienie problemów podczas projektowania i produkcji.

Zagadnienia termiczne, niezawodnościowe i produkcyjne w CPO

Termiczne (kontrola ciepła)

Gdy wiele aktywnych części pracuje w małej przestrzeni, ciepło może szybko wzrosnąć.Wysoka temperatura może spowolnić działanie i skrócić żywotność komponentów.Aby zapewnić stabilność systemu, należy dokładnie zaplanować metody chłodzenia, takie jak radiatory lub przepływ powietrza.Zarządzanie ciepłem w tej konfiguracji wymaga szczególnej uwagi.

Niezawodność (stabilność systemu)

System jest zbudowany jako pojedyncza jednostka, więc każda część zależy od pozostałych.Jeśli w jednej sekcji występuje problem, może to mieć wpływ na ogólne działanie.Trudniej jest także wyizolować usterki w porównaniu do projektów z oddzielnymi modułami.Oznacza to, że system musi być zbudowany przy ścisłej kontroli jakości, aby zapewnić stabilne użytkowanie w czasie.

Produkcja (produkcja i montaż)

CPO wymaga dokładnego montażu.Części optyczne muszą być prawidłowo umieszczone i wyrównane, aby umożliwić prawidłowe przesyłanie sygnału.Małe błędy podczas montażu mogą mieć wpływ na wydajność.To sprawia, że ​​proces produkcji jest bardziej wymagający i wymaga dokładnych testów przed użyciem.

Gdzie obecnie używana jest optyka pakowana

Optyka Co-Packaged Optics (CPO) stosowana jest w miejscach, gdzie duża ilość danych musi przepływać szybko i płynnie.Nie jest to jeszcze powszechne w urządzeniach codziennego użytku, ale już jest stosowane w dużych i wydajnych systemach.

Jednym z powszechnych zastosowań jest duże centra danych.Są to miejsca, w których współpracuje wiele serwerów.Potrzebują szybkich połączeń, aby przez cały czas wysyłać i odbierać dane.CPO pomaga im szybko przenosić dane przy mniejszym zużyciu energii.Stosowany jest także w przełączniki sieciowe.Urządzenia te łączą wiele komputerów i systemów.Dzięki CPO mogą obsłużyć więcej danych jednocześnie, bez spowalniania.

Innym obszarem jest systemy chmurowe.Kiedy ludzie korzystają z usług online, takich jak pamięć masowa lub aplikacje, dane przemieszczają się między wieloma maszynami.CPO pomaga uczynić ten proces szybszym i stabilniejszym.CPO jest również używane w zaawansowane systemy komputerowe tam, gdzie wymagana jest szybka wymiana danych pomiędzy różnymi częściami systemu.

Na razie CPO jest najczęściej używane w dużych konfiguracjach.W miarę doskonalenia technologii będzie można ją w przyszłości zastosować w większej liczbie typów urządzeń.

Obecny stan technologii CPO

Obecnie, CPO już jest testowany i stosowane w niektórych systemach high-endszczególnie w dużych centrach danych, które wymagają bardzo dużej prędkości transmisji danych.Niektóre firmy zaczęły wypuszczać wczesne produkty i demonstrować działające systemy.Jednak CPO nie jest jeszcze głównym rozwiązaniem w większości systemów.Tradycyjne wtykowe układy optyczne są nadal szeroko stosowane, ponieważ są łatwiejsze do wymiany, tańsze i już dobrze obsługiwane.

Technologia ta również cieszy się dużym zainteresowaniem.Wiele firm i twórców systemów pracuje nad jego udoskonaleniem i staje się to częścią przyszłych planów systemowych.Jednocześnie CPO szybko rośnie w obszarach wymagających bardzo dużej prędkości, takich jak zaawansowane sieci centrów danych obsługa 400G i Połączenia 800G.Nawet przy tym postępie w przyszłości nadal oczekuje się zastosowania na dużą skalę, ponieważ branża będzie nadal udoskonalać konstrukcję, koszty i niezawodność.

Czego można się spodziewać po CPO w nadchodzących latach

Optyka pakowana wspólnie (CPO) oczekuje się rosnąć krok po kroku ponieważ systemy wymagają szybszego przesyłania danych i większej wydajności.Chociaż nie jest to jeszcze powszechnie stosowane, więcej systemów zacznie go stosować w miarę ulepszania technologii.

W nadchodzących latach prawdopodobnie będzie to CPO częściej używany w dużych centrach danych i sprzęt sieciowy o dużej szybkości.Ponieważ zapotrzebowanie na dane stale rośnie, systemy będą potrzebowały rozwiązań, które to umożliwią może obsługiwać wyższe prędkości bez zużywania zbyt dużej mocy.CPO odpowiada na tę potrzebę, więc jego zastosowanie będzie powoli rosło.

Projektowanie i produkcja oczekuje się również poprawy.W miarę jak firmy zdobywają coraz większe doświadczenie, budowanie systemów CPO stanie się coraz bardziej popularne łatwiej i bardziej stabilny.Może to pomóc z czasem obniżyć koszty i zwiększyć skuteczność technologii w szerszym zastosowaniu.Kolejną oczekiwaną zmianą jest lepsze chłodzenie i projekt systemu.

Jednakże, CPO nie zastąpi dotychczasowych rozwiązań od razu.Wtykowa optyka będzie nadal używana w wielu systemach, szczególnie tam, gdzie konieczna jest łatwa wymiana.Obie technologie mogą nadal istnieć razem, w zależności od przypadku użycia.

Wniosek

Co-Packaged Optics to nowe podejście, które pomaga usprawnić przesyłanie danych w szybkich systemach.Obsługuje szybszą komunikację, mniejsze zużycie energii i lepszą wydajność sygnału poprzez zmianę sposobu projektowania połączeń optycznych.Chociaż nadal ma pewne ograniczenia, takie jak złożoność projektu i trudności w utrzymaniu, ciągłe ulepszenia pomagają uczynić go bardziej niezawodnym i łatwiejszym w użyciu.Oczekuje się, że w miarę ciągłego postępu technologicznego CPO będzie odgrywać coraz większą rolę w nowoczesnych systemach danych, zwłaszcza w środowiskach wielkoskalowych.
