Co musisz wiedzieć o przepisach NEC dotyczących tablic panelowych
2026-04-22 390

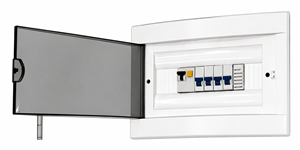

Panele elektryczne stanowią serce systemu zasilania każdego budynku i muszą spełniać wymagania NEC dotyczące bezpieczeństwa i niezawodności.Kontrolują przepływ prądu, chronią obwody i zapewniają przestrzeganie odpowiednich standardów instalacyjnych.

Katalog

Jakie zasady NEC mają zastosowanie do paneli panelowych?

Do płyt panelowych powszechnie stosuje się kilka wymagań NEC. Przestrzeń robocza i dostępność zasady wymagają wystarczającej ilości wolnej przestrzeni przed sprzętem dla bezpiecznej obsługi i konserwacji. Instalacja i lista Przepisy wymagają, aby tablica rozdzielcza i jej komponenty były instalowane zgodnie z ich wykazem i etykietą. Ochrona panelu panelowego i obciążalność zasady wymagają odpowiedniego dopasowania zabezpieczenia nadprądowego i parametrów panelu, szczególnie w przypadku obciążeń ciągłych. Uziemienie i połączenie zasady wymagają odpowiedniego uziemienia systemu, z punktem neutralnym i uziemieniem podłączonym do sprzętu serwisowego, ale oddzielonymi w podpanelach. Identyfikacja obwodu zasady wymagają wyraźnego oznakowania obwodów, a nieużywane otwory muszą być zamknięte, aby zachować bezpieczeństwo obudowy.

Rozmiar panelu elektrycznego i wyłącznika

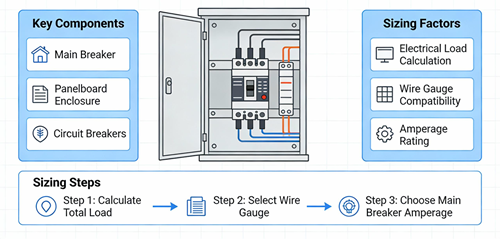

Rysunek 2. Poradnik dotyczący wymiarów panelu i wyłącznika

Proces wyboru właściwej tablicy rozdzielczej i wyłączników w oparciu o całkowite obciążenie elektryczne, zapewniający bezpieczną pracę, zgodność z przepisami i możliwość przyszłej rozbudowy.

1. Załaduj obliczenia: Określ całkowite zapotrzebowanie na energię elektryczną, sumując wszystkie podłączone obciążenia, w tym oświetlenie, gniazdka ogólnego użytku, urządzenia, systemy HVAC oraz silniki i inny sprzęt specjalny.Stanowi to podstawę wszelkich decyzji dotyczących rozmiaru.

2. Regulacje NEC: Zastosuj wymagane współczynniki normowe do obliczonego obciążenia.Obciążenia ciągłe należy zwiększyć do 125% ich wartości.Jeśli jest to dozwolone, w celu zmniejszenia całkowitego obciążenia można zastosować współczynniki zapotrzebowania.Specyficzny sprzęt może mieć również unikalne wymagania, które należy uwzględnić.

3. Rozmiar panelu: Wybierz panel o prądzie znamionowym równym lub większym niż dostosowane obciążenie.Panel powinien mieć wystarczającą ilość miejsca na obwody i dodatkową pojemność, aby pomieścić przyszły wzrost obciążenia.

4. Rozmiar wyłącznika: Wybierz wyłączniki, które chronią przewody w oparciu o ich obciążalność prądową, a jednocześnie spełniają rzeczywiste wymagania dotyczące obciążenia.Wartość znamionowa wyłącznika nie może przekraczać dopuszczalnej obciążalności podłączonego okablowania.

5. Ostateczny wybór: Po zastosowaniu wszystkich korekt zaokrąglij w górę do najbliższego standardowego rozmiaru zarówno panelu, jak i wyłączników.W systemach mieszkaniowych często skutkuje to wyborem panelu o natężeniu 100 A lub wyższym, w zależności od całkowitego obciążenia i przyszłych potrzeb.

6. Przykładowe obliczenia:Obciążenie oświetleniowe o mocy 3000 W i obciążenie urządzenia o mocy 5000 W dają w sumie 8000 W. Przy 240 V równa się to 33,3 A. Po zastosowaniu wszelkich wymaganych regulacji NEC wybierane są kolejne standardowe rozmiary paneli i wyłączników.

Podstawy przewodów wejściowych usług

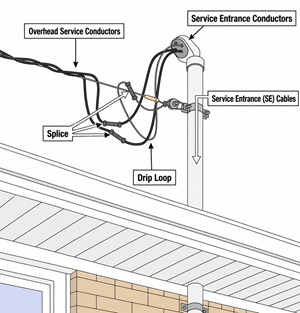

Rysunek 3. Przewody wejściowe serwisu od sieci do panelu

Obsługa konduktorów wejściowych przenosić zasilanie z sieci do panelu.Są one dobierane na podstawie obliczonego obciążenia i obciążalności prądowej i muszą być wykonane z zatwierdzonych materiałów, takich jak miedź lub aluminium.

Typowe typy kabli obejmują SE, SERW, i SEU, jak również UŻYJ i UŻYJ-2 do instalacji podziemnych oraz THHN, THWN, i XHHW dyrygenci.Właściwy typ przewodu wybiera się w oparciu o środowisko instalacji, parametry izolacji i wymagania aplikacji.

Uziemienie i połączenie elektryczne

Rysunek 4. Połączenia uziemiające i łączące panelu głównego

Uziemienie i wiązanie są ważne dla bezpieczeństwa elektrycznego.Uziemienie łączy układ elektryczny z ziemią, natomiast połączenie łączy części metalowe, zapewniając bezpieczną ścieżkę dla prądu zwarciowego.

w główny panel serwisowy, przewód neutralny i masa są połączone za pomocą głównej zworki łączącej.Jest to jedyny punkt, w którym powinno nastąpić wiązanie.

w podpanele, przewód neutralny i uziemienie muszą być oddzielone.Szynę neutralną należy odizolować, a szynę uziemiającą połączyć z obudową.

Każdy przewód neutralny musi być zakończony własnym zaciskiem.

Ochrona panelu zewnętrznego

Panele zewnętrzne należy chronić przed czynnikami atmosferycznymi.

Wymagania:

• Używaj obudów odpornych na warunki atmosferyczne (np. NEMA 3R)

• Uszczelnij wszystkie otwory i wejścia

Wskazówki dotyczące instalacji:

• Zachowaj odstęp od ścian, aby ograniczyć gromadzenie się wilgoci

• Zapewnić szczelne przejścia przez ściany

Elektryczne urządzenia zabezpieczające

Zainstaluj urządzenia ochronne, aby zmniejszyć ryzyko.

GFCI (przerywacz obwodu ziemnozwarciowego)

Używane w kuchniach, łazienkach i na zewnątrz, urządzenie to zapobiega porażeniu prądem.

AFCI (przerywacz obwodu zwarcia łukowego)

Używane w sypialniach i pomieszczeniach mieszkalnych, urządzenie to pomaga zapobiegać pożarom instalacji elektrycznej.

Ochrona przeciwprzepięciowa chroni sprzęt przed skokami napięcia.

Wymagania dotyczące miejsca na instalację panelu

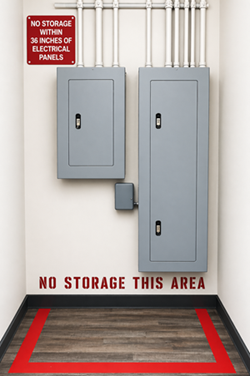

Rysunek 5. Wolna przestrzeń panelu elektrycznego bez miejsca do przechowywania

Utrzymuj odpowiednią przestrzeń roboczą w celu bezpiecznej obsługi i konserwacji.

Minimalne prześwity

• Szerokość: 30 cali

• Głębokość: 36 cali

• Wysokość: 6,5 stopy

Zasady instalacji

• Trzymaj miejsce z dala od miejsca przechowywania

• Instaluj panele w dostępnych, dobrze oświetlonych miejscach

• Nie instaluj w łazienkach ani w ciasnych przestrzeniach

• Zamontuj panele bezpiecznie w pobliżu przewodów zasilających

Limit wysokości

• Maksymalna wysokość trzonka młota: 6 stóp 7 cali

Pojemność panelu i etykietowanie obwodów

Główne zasady obejmują nieprzekraczanie parametrów znamionowych panelu, przestrzeganie specyfikacji producenta i używanie wyłącznie zatwierdzonych wyłączników.

Organizacja panelu wymaga utrzymania porządku w okablowaniu, pozostawienia miejsca na przyszłe obwody i uszczelnienia wszystkich nieużywanych otworów.

Wymagania dotyczące etykietowania obejmują jasne oznaczenie każdego obwodu i użycie określonych etykiet, takich jak oświetlenie w sypialni 1, gniazdka kuchenne i klimatyzator.

Dodatkowe praktyki uwzględniać aktualizację etykiet po wszelkich modyfikacjach i wyraźne oznaczenie sprzętu serwisowego.

Ostateczna lista kontrolna instalacji NEC

Kontrole końcowe zapewniają bezpieczeństwo i zgodność.Neutralny musi być podłączony tylko na panelu głównym, oznaczenie obwodu musi być dokładne i kompletny, a wszystkie niewykorzystane otwory muszą być prawidłowo uszczelnione.

Te kroki poprawiają bezpieczeństwo, pomagają przejść inspekcje i zapewniają długoterminową niezawodność.

Typowe błędy, których należy unikać

• Łączenie przewodu neutralnego i uziemiającego w podpanelach

• Panele przepełniające

• Nieprawidłowy dobór wyłącznika

Wniosek

Przestrzeganie wymagań NEC dotyczących tablic rozdzielczych jest ważne dla bezpiecznych i niezawodnych systemów elektrycznych.Właściwe dobranie rozmiaru, uziemienie, oznakowanie i zabezpieczenie pomagają zapobiegać zagrożeniom i poprawiać wydajność.Gdy przestrzegane są standardy NEC, zarówno sprzęt, jak i użytkownicy są lepiej chronieni.
