Co musisz wiedzieć o analizatorze widma?
2025-12-29 2665

Analizator widma to narzędzie służące do obserwacji sygnałów według częstotliwości.Analizator widma pomaga zrozumieć, jakie częstotliwości są obecne, jak silne są i czy występują szumy lub zakłócenia.Analizatory widma są używane w systemach bezprzewodowych, takich jak Wi-Fi i innych zastosowaniach RF.W tym przewodniku opisano, do czego służą analizatory widma, jak działają, gdzie są używane i jak wybrać właściwy.

Katalog

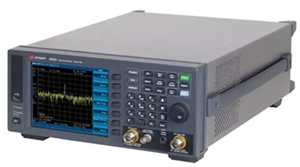

Rysunek 1. Analizator widma

Co to jest analizator widma?

A Analizator widma to elektroniczny przyrząd testowy służący do pomiaru i wyświetlania sygnałów w dziedzinie częstotliwości.Zamiast pokazywać, jak sygnał zmienia się w czasie (np oscyloskop), wyświetla siłę sygnału (amplituda lub moc) w funkcji częstotliwości.Dzięki temu łatwiej jest określić, jakie częstotliwości występują w sygnale i jak silna jest każda z nich.

Analizator widma pozwala zobaczyć skład częstotliwości sygnału.Wyświetla piki na wykresie, gdzie każdy pik reprezentuje składową częstotliwości, a wysokość piku wskazuje, jak silna jest ta częstotliwość.

Analizatory widma są wymagane do RF (częstotliwość radiowa) oraz zastosowania bezprzewodowe, gdzie sygnały zawierają wiele częstotliwości, szum, harmoniczne lub zakłócenia.Można ich używać do oceny jakości sygnału, lokalizowania niepożądanych emisji, wykrywania zakłóceń i sprawdzania, czy urządzenia spełniają standardy komunikacyjne.

Co może mierzyć analizator widma?

Analizator widma pokazuje rozkład mocy sygnału na różnych częstotliwościach.Pomaga zobaczyć wszystkie częstotliwości w sygnale i siłę każdej z nich.Oto najważniejsze rzeczy, które może zmierzyć analizator widma:

Rysunek 2. Pomiar sygnału analizatora widma

Częstotliwość – Pokazuje dokładną częstotliwość sygnału i jego miejsce w widmie.

Amplituda / moc – Mierzy siłę sygnału, zwykle w dB lub dBm.

Przepustowość – Pokazuje, jak szeroki jest sygnał w dziedzinie częstotliwości.

Harmoniczne – Wykrywa niepożądane wielokrotności częstotliwości głównej, które mogą powodować zakłócenia.

Fałszywe sygnały (ostrogi) – Znajduje nieoczekiwane lub niepożądane sygnały w systemie.

Poziom szumu – Wyświetla poziom hałasu tła systemu lub otoczenia.

Zakłócenia – Identyfikuje sygnały, które zakłócają pożądane sygnały komunikacyjne.

Charakterystyka modulacji – Dzięki zaawansowanym analizatorom pokazuje, w jaki sposób sygnały są modulowane.

Sygnały przejściowe lub impulsowe – Analizatory widma rzeczywistego mogą przechwytywać krótkie, szybko zmieniające się sygnały.

Jak działa analizator widma?

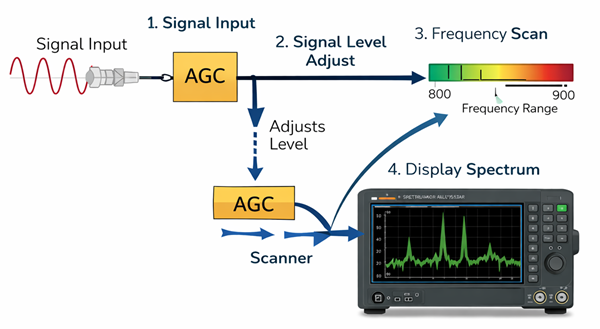

Rysunek 3. Proces pracy analizatora widma

A analizator widma działa poprzez analizę sygnału po jednej częstotliwości i pokazanie, jak silna jest każda częstotliwość.Zamiast obserwować, jak sygnał zmienia się w czasie, pokazuje, które częstotliwości są obecne i jak silne są.

Najpierwsygnał trafia do analizatora widma poprzez port wejściowy.Analizator dostosowuje poziom sygnału tak, aby nie był on ani za mocny, ani za słaby.Pomaga to chronić przyrząd i zapewnia dokładność pomiaru. Następny, analizator skanuje zakres częstotliwości.Podczas skanowania mierzy siłę każdej częstotliwości.Kiedy znajdzie sygnał, pokazuje go jako szczyt na ekranie.

Na ekranie zostanie wyświetlony wykres, którego dolna linia pokazuje częstotliwość, a boczna siła sygnału.Wyższe szczyty oznaczają silniejsze sygnały.Niektóre nowoczesne analizatory widma pracują w czasie rzeczywistym, co oznacza, że ​​potrafią dostrzec bardzo szybkie lub krótkie sygnały, które trwają tylko chwilę.

Rodzaje analizatorów widma

Istnieje kilka typów analizatorów widma, a każdy z nich jest przeznaczony do innego rodzaju testowania sygnału.Poniżej znajdują się główne typy analizatorów widma:

Analizator widma przemiatanego (SA)

Analizator widma omiatanego sprawdza jedną częstotliwość na raz, powoli skanując cały zakres częstotliwości.Analizator widma Swept (SA) pokazuje, jak silna jest każda częstotliwość i działa najlepiej w przypadku sygnałów, które nie zmieniają się szybko.Ponieważ skanuje krok po kroku, może przeoczyć bardzo krótkie lub nagłe sygnały.Ten typ jest używany do podstawowego sprawdzania sygnału i testów laboratoryjnych.

Analizator widma w czasie rzeczywistym (RSA)

Analizator widma działający w czasie rzeczywistym analizuje wszystkie częstotliwości jednocześnie.Umożliwia to wykrywanie szybkich, krótkich lub nagłych sygnałów, które pojawiają się tylko na chwilę.RSA jest przydatny przy znajdowaniu problemów z zakłóceniami, szumami i sygnałami, które są trudne do wykrycia za pomocą innych analizatorów.Ten typ jest zwykle stosowany w nowoczesnych systemach bezprzewodowych i rozwiązywaniu problemów.

Analizator sygnału wektorowego (VSA)

Analizator sygnału wektorowego koncentruje się na tym, w jaki sposób sygnał przenosi dane.VSA mierzy jakość sygnału, modulację i błędy w sygnałach cyfrowych.Ten typ służy do testowania systemów komunikacji bezprzewodowej, takich jak Wi-Fi, Bluetooth i sieci komórkowe.VSA pomaga upewnić się, że sygnały spełniają standardy komunikacji.

Przenośny lub ręczny analizator widma

Przenośny lub ręczny analizator widma jest mały i łatwy do przenoszenia.Jest przeznaczony do testów na miejscu i na zewnątrz, gdzie wymagany jest ruchomy sprzęt.Można go używać do wyszukiwania zakłóceń, sprawdzania siły sygnału i rozwiązywania problemów w terenie.Choć może mieć mniej funkcji niż większe analizatory, jest bardzo wygodny i praktyczny.

Specyfikacje analizatora widma

Specyfikacja	Opis
Zakres częstotliwości	Pokazuje najniższy i najwyższe częstotliwości, jakie analizator może zmierzyć
Zakres amplitudy	Określa, jak słaby lub silny sygnał, który analizator może bezpiecznie i dokładnie zmierzyć
Rozdzielczość Przepustowość (RBW)	Określa, jak dobrze analizator może oddzielać sygnały o zbliżonej częstotliwości
Przepustowość wideo (VBW)	Kontroluje gładkość na ekranie pojawi się wskazanie sygnału
Poziom szumu	Najniższy sygnał poziom, jaki analizator może wykryć
Zakres dynamiczny	Pokazuje, jak dobrze Analizator może mierzyć słabe sygnały obok silnych sygnałów
Czas zamiatania	Czas potrzebny skanowanie w wybranym zakresie częstotliwości
Częstotliwość Rozpiętość	Szerokość oglądany zakres częstotliwości
Częstotliwość Rozdzielczość	Jak dokładnie można mierzyć częstotliwości
Maksymalne wejście Moc	Najwyższy sejf poziom sygnału

Analizator widma vs oscyloskop

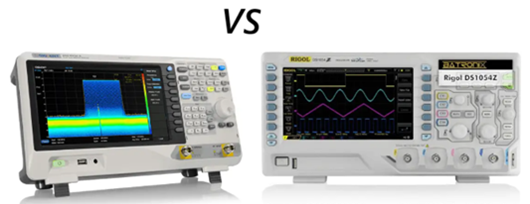

Rysunek 4. Analizator widma a oscyloskop

Analizator widma pokazuje, jakie częstotliwości występują w sygnale i jak silne są, co pomaga znaleźć szum i zakłócenia.Oscyloskop pokazuje, jak sygnał zmienia się w czasie, co pomaga sprawdzić kształt i synchronizację sygnału.Mówiąc najprościej, użyj analizatora widma dla częstotliwości i oscyloskopu dla czasu.

Funkcja	Widmo Analizator
Typ wyświetlacza	Częstotliwość a sygnał siła
Domena	Dziedzina częstotliwości
Główny cel	Analizuj sygnał częstotliwości i moc
Najlepsze dla	RF i bezprzewodowe sygnały
Znajduje zakłócenia	Tak, bardzo skuteczny
Pokazuje kształt fali	Nie
Mierzy przepustowość	Tak
Mierzy harmoniczne	Tak
Analiza hałasu	Znakomicie
Czas sygnału analiza	Ograniczona
Analiza modulacji	Tak (modele zaawansowane)
Sygnał przejściowy przechwycić	Tylko modele aktualne
Typowa częstotliwość zasięg	Wysoka (RF do kuchenka mikrofalowa)
Typowe zastosowania	Testowanie Wi-Fi, Rozwiązywanie problemów EMI/EMC, RF
Łatwość użycia	Wymaga wiedzy RF
Zakres kosztów	Generalnie wyższy

Zalety i wady analizatorów widma

Zalety analizatora widma:

• Pokazuje wszystkie częstotliwości w sygnale

• Sprawia, że hałas i zakłócenia są łatwo widoczne

• Idealny do testów RF i sieci bezprzewodowych

• Wyraźnie pokazuje siłę sygnału

• Pomaga znaleźć harmoniczne i niepożądane sygnały

• Doskonały do testów EMI/EMC

• Dobry do rozwiązywania problemów z siecią bezprzewodową

• Modele czasu rzeczywistego mogą wychwytywać krótkie i nagłe sygnały

Analizator widmaWady:

• Nie pokazuje stopniowo kształtu sygnału

• Mogą być kosztowne, szczególnie zaawansowane modele

• Wymaga praktyki i podstawowej wiedzy o częstotliwości radiowej

• Modele podstawowe mogą pomijać szybkie lub krótkie sygnały

• Konfiguracja i ustawienia mogą być dla Ciebie mylące

• Nie nadaje się idealnie do pomiarów czasu i pulsu

Zastosowania analizatorów widma

Sprawdzanie systemu bezprzewodowego - Sprawdź łącza Wi-Fi, Bluetooth, komórkowe i radiowe, aby sprawdzić wykorzystanie częstotliwości i poziomy sygnału.

Polowanie na zakłócenia - Zlokalizuj niepożądane emisje, które powodują hałas, przerwy lub słabą wydajność.

Zgodność EMI/EMC - Sprawdź, czy produkty elektroniczne spełniają limity emisji i wymagania prawne.

Projektowanie i strojenie obwodów - Ocena etapów RF, filtrów i oscylatorów podczas opracowywania produktu.

Monitorowanie transmisji - Nadzoruj transmisje radiowe i telewizyjne, aby utrzymać czyste i stabilne kanały.

Konfiguracja anteny - Dostosuj orientację i położenie, obserwując zmiany siły sygnału.

Diagnostyka na miejscu - Używaj urządzeń przenośnych do diagnozowania problemów w środowiskach takich jak budynki, wieże lub tereny zewnętrzne.

Korzystanie z analizatora widma dla Wi-Fi

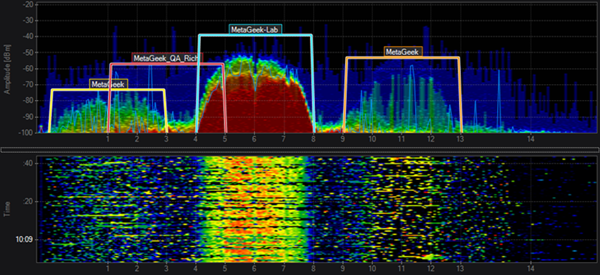

Rysunek 5. Wyświetlacz analizatora widma Wi-Fi

Analizator widma jest głównym narzędziem do sprawdzania, jak to zrobić Sygnały Wi-Fi zachowują się.Analizator widma pokazuje, w jaki sposób Wi-Fi wykorzystuje fale radiowe i pomaga wyjaśnić, dlaczego może istnieć połączenie bezprzewodowe szybko, powolnylub niestabilny.

Za pomocą analizatora widma możesz zobaczyć, które kanały Wi-Fi są zatłoczone, a które mniej.Ułatwia to wybór lepszego kanału dla routera, dzięki czemu pobliskie sieci nie zakłócają tak bardzo.

Analizator widma pomaga także wykryć inne sygnały wpływające na Wi-Fi, takie jak urządzenia Bluetooth, telefony bezprzewodowe lub kuchenki mikrofalowe.Sygnały te mogą powodować problemy, nawet jeśli nie są częścią sieci Wi-Fi.

Wskazówki dotyczące bezpieczeństwa podczas korzystania z analizatora widma

Bezpieczne korzystanie z analizatora widma jest wymagane w celu ochrony zarówno Ciebie, jak i instrumentu.Ponieważ analizatory widma pracują z sygnałami RF, nieprawidłowe połączenia lub wysoki poziom sygnału mogą spowodować uszkodzenie lub niebezpieczne warunki.

Najpierwnależy sprawdzić poziom sygnału wejściowego przed podłączeniem go do analizatora, gdyż zbyt silne sygnały mogą uszkodzić wejście. Po drugie, zacznij od wysokiego tłumienia lub użyj zewnętrznego tłumika, aby zmniejszyć siłę sygnału i chronić instrument. Trzecinależy unikać podłączania analizatora bezpośrednio do przetworników dużej mocy, chyba że zastosowano odpowiednie zabezpieczenia. Czwarty, należy ostrożnie obchodzić się z kablami i złączami, aby zapobiec wyładowaniom statycznym i słabym połączeniom.I Wreszcie, zawsze przestrzegaj ograniczeń mocy i napięcia podanych przez producenta, aby zapewnić bezpieczne i dokładne pomiary.

Jak wybrać odpowiedni analizator widma

Wybór odpowiedniego analizatora widma zależy od tego, jakie sygnały chcesz przetestować i gdzie będziesz go używać.Nie wszystkie analizatory są takie same, dlatego warto najpierw pomyśleć o swoich podstawowych potrzebach.

Zakres częstotliwości - Upewnij się, że analizator obejmuje częstotliwości, które chcesz zmierzyć.

Rodzaj sygnałów - Wybierz analizator przemiatania dla sygnałów stałych lub analizator czasu rzeczywistego dla sygnałów szybkich lub krótkich.

Wydajność pomiaru - Sprawdź poziom szumów, zakres dynamiki i dokładność, jeśli chcesz zobaczyć słabe sygnały.

Potrzeby aplikacji - Zastanów się, czy potrzebujesz funkcji do Wi-Fi, RF, EMI/EMC, czy do testów ogólnych.

Przenośność - Używaj analizatora ręcznego do pracy w terenie lub analizatora laboratoryjnego.

Łatwość użycia - Poszukaj przejrzystego wyświetlacza i prostych elementów sterujących, zwłaszcza jeśli jesteś w tym nowy.

Budżet - Wybierz model, który pasuje do Twojego budżetu i zawiera tylko potrzebne funkcje.

Wniosek

Analizator widma pomaga w przejrzysty sposób pokazać częstotliwości i siłę sygnału.Ułatwia to wyszukiwanie szumów i zakłóceń w sygnałach bezprzewodowych.Podstawowa wiedza pozwala na lepsze testowanie i bezpieczniejszą pracę.
