Czytanie kody kolorów rezystora: Przewodnik elektroniki
2025-05-07 23343

Patrzyłeś kiedyś na rezystora i zastanawiałeś się, co tak naprawdę oznaczają te paski?Kody kolorów rezystorów mogą na początku wydawać się mylące, ale w rzeczywistości są to prosty sposób na pokazanie wartości rezystancyjnych za pomocą kolorowych pasków.Ten przewodnik pomoże ci zrozumieć, jak działa system, jak odczytać kody kolorów rezystora krok po kroku i jak obsługiwać różne typy i wyjątki rezystora.

Katalog

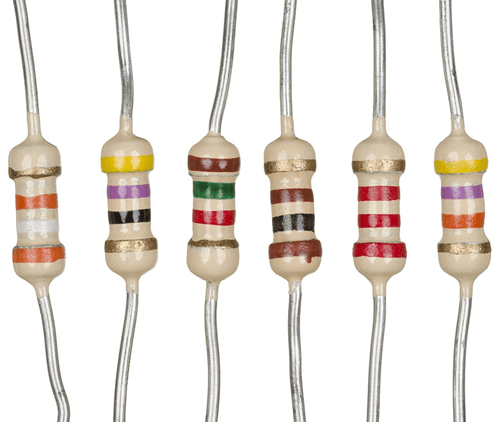

Rysunek 1. Kody kolorów rezystora

Zrozumienie kodu koloru rezystora

Rezystory są małe, więc nie ma miejsca na wydrukowanie ich wartości.Zamiast tego używają znormalizowanego systemu kodu kolorów - opasek pomalowanych na ciele rezystora - które pokazują opór, tolerancję, a czasem niezawodność.Ułatwia to czytanie wartości bez dodatkowych narzędzi.

Większość rezystorów ma od trzech do sześciu pasm.Pierwsze dwa pasma reprezentują znaczące cyfry, a trzeci to mnożnik.Czwarty pasek pokazuje tolerancję - na przykład złoto średnie ± 5% i średnie srebra ± 10%.W precyzyjnych rezystorach piąty pasek zapewnia ściślejszą tolerancję, a szósty może z czasem wskazywać niezawodność lub stabilność.

Ten system jest szeroko stosowany w elektronice do szybkiej i dokładnej identyfikacji.Pomaga przyspieszyć montaż i naprawę, zmniejszając potrzebę pomiaru każdego rezystora za pomocą multimetru, oszczędzając czas i minimalizując błędy.

Tabela kodu koloru rezystora

Aby dokładnie odczytać wartości rezystora, musisz wiedzieć, co oznacza każdy pasek kolorów.Poniższa tabela pokazuje znaczenie każdego koloru zastosowanego w kodowaniu rezystoracyjnym.Obejmuje wartość cyfrową, mnożnik, tolerancję i współczynnik temperatury (dla rezystorów precyzyjnych).

Kolor	Cyfra Wartość	Mnożnik	Tolerancja	Temperatura Współczynnik
Czarny	0	× 1	Nie dotyczy	Nie dotyczy
Brązowy	1	× 10	± 1%	100 ppm/° C.
Czerwony	2	× 100	± 2%	50 ppm/° C.
Pomarańczowy	3	× 1000	± 3%	15 ppm/° C.
Żółty	4	× 10 000	± 4%	25 ppm/° C.
Zielony	5	× 100 000	± 0,5%	Nie dotyczy
Niebieski	6	× 1 000 000	± 0,25%	10 ppm/° C.
Fioletowy	7	× 10 000 000	± 0,10%	5 ppm/° C.
Szary	8	× 100 000 000	± 0,05%	Nie dotyczy
Biały	9	× 1 000 000 000	Nie dotyczy	Nie dotyczy
Złoto	Nie dotyczy	Nie dotyczy	± 5%	Nie dotyczy
Srebrny	Nie dotyczy	Nie dotyczy	± 10%	Nie dotyczy

Jak odczytać kody kolorów rezystora?

Oto krok po kroku przewodnik po prawidłowym czytaniu kodów kolorów rezystora:

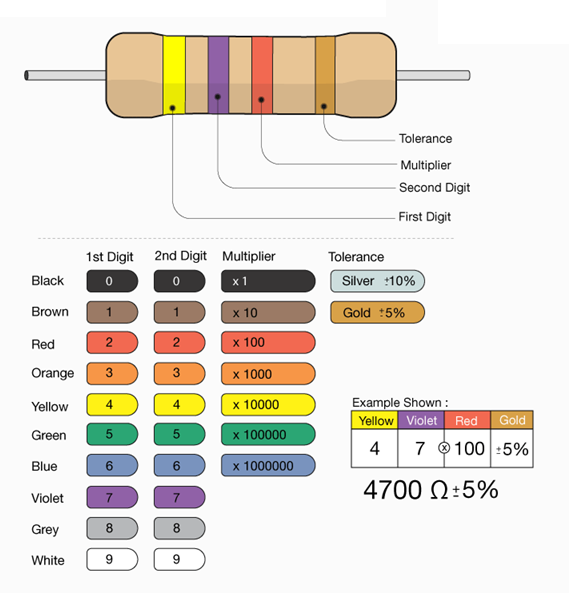

Rysunek 2. Kody rezystora odczytu

Krok 1. Znajdź pasmo tolerancji

Spójrz na rezystora i znajdź zespół, który jest nieznacznie rozmieszczony oprócz innych.To jest opaska tolerancyjna - zwykle złota lub srebra.Trzymaj rezystor, aby ten pasek był po prawej stronie.Ta orientacja zapewnia czytanie pasm we właściwej kolejności.

Krok 2. Przeczytaj pasma kolorów od lewej do prawej

Z pasmem tolerancji po prawej, zacznij czytać pozostałe pasma kolorów od lewej strony.Zespoły te są ściśle pogrupowane razem i umieszczone bliżej jednego końca.

• Pierwszy pasek daje pierwszą cyfrę oporu.

• Drugi zespół podaje drugą cyfrę.

Krok 3. Użyj wykresu kodu kolorów rezystora

Aby zdekodować kolory, patrz standardowy wykres kodu kolorów rezystora 1. Każdy kolor odpowiada określonej liczbie:

• Na przykład żółty = 4, fiolet = 7.

Tak więc, jeśli pierwsze dwa zespoły są żółte i fioletowe, otrzymasz cyfry 4 i 7.

Krok 4. Zidentyfikuj opaskę mnożnikową

Trzeci pasek (tuż przed pasmem tolerancji) mówi ci mnożnik - co do pomnożenia dwóch pierwszych cyfr przez.

• Jeśli ten pasek jest czerwony, oznacza to pomnożenie przez 100.

• Korzystanie z wcześniejszego przykładu: 47 × 100 = 4700 omów.

Krok 5. Określ tolerancję

Teraz sprawdź pasmo tolerancji, aby zrozumieć, ile rzeczywisty opór może się różnić od wartości oznaczonej.

• Średnie złota ± 5%

• Średnie srebra ± 10%

Na przykład rezystor 4700-OHM ze złotym pasmem ma tolerancję ± 5%, więc jego faktyczna rezystancja może wynosić od 4465 omów do 4935 omów.

Kod koloru rezystora mnemoniczny

Podczas pracy z rezystorami zapamiętywanie pasm kolorów i ich odpowiednich wartości liczb może być trudne.Właśnie tam przydaje się mnemoniki - zapoznanie się z pomocy pamięci, które pomagają przypomnieć sobie kolejność kolorów w standardowym kodzie rezystorowym.

Pasma kolorów rezystora odpowiadają następującym wartościom:

Czarny (0), brązowy (1), czerwony (2), pomarańczowy (3), żółty (4), zielony (5), niebieski (6), fiolet (7), szary (8), biały (9)

Aby zapamiętać to zamówienie, wiele osób używa rymów lub zwrotów, w których każde słowo zaczyna się od tej samej litery co odpowiedni kolor.

Wspólne mnemoniki

Podczas gdy niektóre tradycyjne mnemoniki mogą być prymitywne, oto kilka czystszych, powszechnie używanych wersji:

• • Bogłoszenie BOys Ras Our YOung GIrls But VIolet GEneralnie Wins

• • BEtter Bmi RIght OR Ynasz Great BIg Vuprawnąć GOes WRong

• • BUSTER BRown Rasy Our YOung GIrls But VIolet GEneralnie WINS (pomaga pamiętać o pozycji Browna)

• • Bogłoszenie Bmuł ROT Our YOung GUTS But VOdka GOes Well (in) SIlver GUlets (obejmuje złoto i srebro dla pasm tolerancji)

Te frazy pomagają przypomnieć sobie pierwsze litery pasm kolorów w kolejności, w tym złoto i srebro w celu tolerancji (odpowiednio ± 5% i ± 10%).

Zrozumienie różnych rezystorów pasmowych

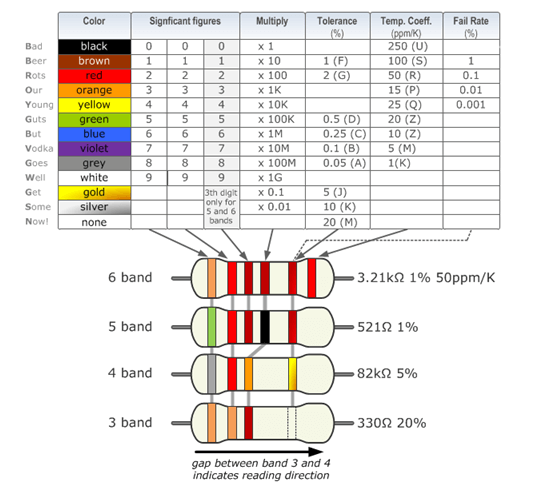

Rycina 3. Różne rezystory pasma

Rezystory mają od trzech do sześciu kolorowych pasm.Każdy dodatkowy pasmo dodaje większej precyzji lub szczegółów specyfikacji rezystora.

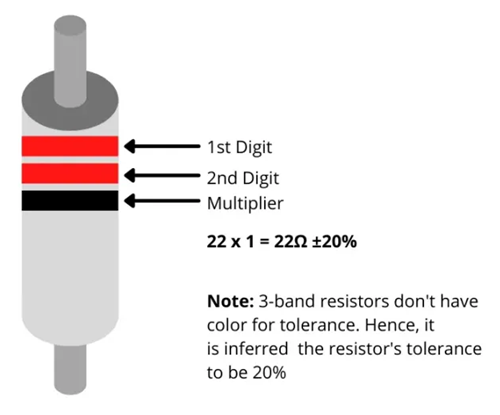

Rycina 4. Rezystory 3-pasmowe

3-pasmowe rezystory

Rezystory 3 pasm są najbardziej podstawowym typem.Pierwsze dwa pasma reprezentują znaczące cyfry, podczas gdy trzeci pasek jest mnożnikiem.Nie ma wyraźnej pasma tolerancji, więc domyślna tolerancja wynosi ± 20%.

Weź rezystor z zespołami Czerwony, czerwony i czarny.Czerwony pasek oznacza 2, następna czerwień to 2, a czarny oznacza pomnożenie przez 1. To daje:

22 × 1 = 22 omów (ω)

Ponieważ nie ma czwartego pasma, tolerancja jest automatycznie ± 20%.Oznacza to, że rzeczywisty opór może spaść w dowolnym miejscu 17,6 Ω i 26,4 Ω.Zazwyczaj występują one w starszych urządzeniach lub gdzie precyzja nie jest krytyczna.

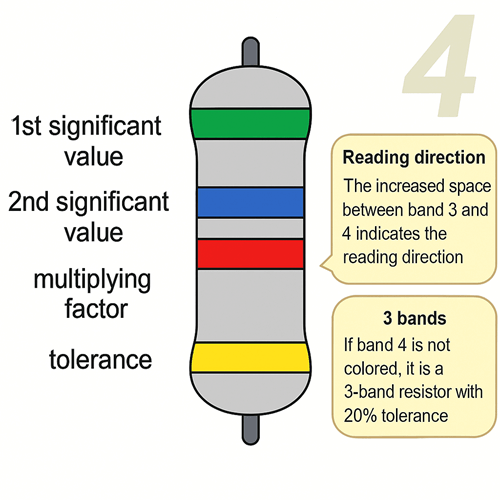

Rycina 5. 4-pasmowe rezystory

4-pasmowe rezystory

Rezystory 4-pasmowe są najczęściej stosowanym formatem.Pierwsze dwa pasma to cyfry, trzeci to mnożnik, a czwarty pokazuje tolerancję.

Na przykład, jeśli pasma są zielone, niebieskie, czerwone i złoto, wartości to:

Zielony (5), niebieski (6), czerwony (× 100) i złoto (± 5%)

Tak więc obliczenia to:

56 × 100 = 5600 omów lub 5,6 kΩ, z tolerancją ± 5%.

Oznacza to, że rezystancja może wynosić od 5320 Ω do 5 880 Ω.Jeśli brakuje czwartego pasma, rezystor jest traktowany jak typ 3-pasmowy z tolerancją A ± 20%, chociaż wartość rezystancji pozostaje taka sama.

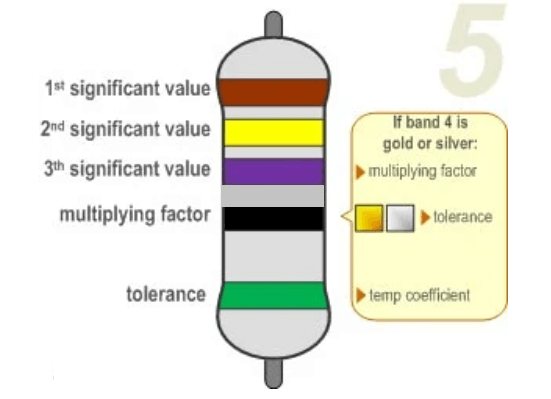

Rycina 6. 5-pasmowe rezystory

5-pasmowe rezystory

Stosowany, gdy wymagana jest wyższa dokładność, rezystory 5-pasmowe dodają trzecią cyfrę do wartości rezystancji.Pierwsze trzy pasma dają cyfry, czwarty to mnożnik, a piąty pokazuje tolerancję.

Weź rezystor z brązowymi, żółtymi, fioletowymi, czarnymi i zielonymi opaskami.To tłumaczy się na:

Brązowy (1), żółty (4), fiolet (7), czarny (× 1), zielony (± 0,5%)

Opór to:

147 × 1 = 147 omów, z bardzo ciasną ± 0,5% tolerancją.

W wysoce dokładnych aplikacjach ten mały margines błędu ma znaczenie.Czasami piąty pasmo może odnosić się do innych parametrów, takich jak wskaźnik awarii, dlatego ważne jest, aby potwierdzić arkusz danych producenta, jeśli nie masz pewności.

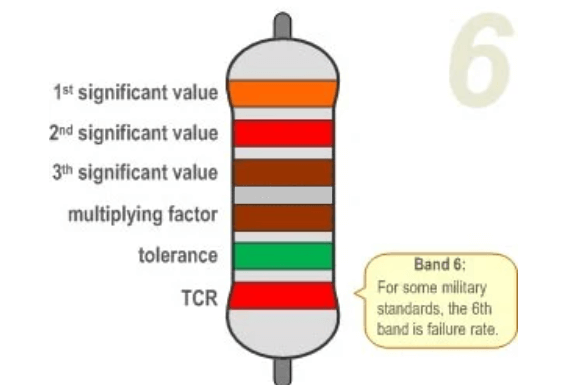

Ryc. 7. 6-pasmowe rezystory

6-pasmowe rezystory

Rezystory 6-pasmowe są precyzyjnymi rezystorami stosowanymi w wrażliwych obwodach elektronicznych.Obejmują one wszystkie informacje znalezione w rezystorach 5-pasmowych i dodają szósty pasmo współczynnika temperatury lub TCR, co mówi, jak bardzo wartość rezystancyjna zmieni się wraz ze zmianami temperatury.

Na przykład rezystor z pasmami pomarańczowymi, czerwonymi, brązowymi, brązowymi, zielonymi i czerwonymi czytałby jako:

Pomarańczowy (3), czerwony (2), brązowy (1), brązowy (× 10), zielony (± 1%), czerwony (50 ppm/° C)

To oznacza:

321 × 10 = 3210 omów lub 3,21 kΩ, z ± 1% tolerancją.

Ostatni czerwony pasek mówi ci, że opór zmienia się o 50 części na milion na stopień Celsjusza.Jest to zmiana oporu o 0,005% na każdą zmianę temperatury o 1 ° C.Rezystory te są niezbędne, gdy nawet małe zmiany termiczne mogą wpłynąć na wydajność.

Wyjątki kodu koloru rezystora

Podczas gdy większość rezystorów podąża za standardowym kodem kolorów, niektóre wyjątki pojawiają się w starszym sprzęcie, aplikacjach wysokiego napięcia lub elementach klasy wojskowej.

5-pasmowe rezystory ze złotem lub srebrem w czwartym opasce

Zwykle 5-pasmowe rezystory używają pierwszych trzech pasm dla wartości, czwartego dla mnożnika i piątego dla tolerancji.Ale jeśli czwarty pasmo to złoto lub srebro, zmienia się: pierwsze dwa pasma nadają wartość, trzeci to mnożnik, czwarta pokazuje tolerancję, a piąty wskazuje na współczynnik temperatury (ppm/k).Ten format pojawia się w starszych lub specjalnych rezystorach.

Rezystory wysokiego napięcia i podstawienie kolorów

Aby zmniejszyć ryzyko łuku spowodowanego przez cząstki metaliczne, rezystory wysokiego napięcia mogą zastąpić złote i srebrne pasma żółto lub szaro.Te kolory służą tej samej funkcji, ale poprawiają izolację.

Pojedynczy czarny pasek-rezystor Zero-Ohm

Rezystor z jednym czarnym opaską to link zero-ohm.Nie ma oporu i działa jak drut zworki, umożliwiający automatyczne umieszczanie na płytach obwodowych jak standardowy rezystor.

Zespół niezawodności wojskowej

Niektóre rezystory wojskowe obejmują dodatkowy pasmo pokazujące wskaźnik awarii w ciągu 1000 godzin.Jest to rzadko spotykane w urządzeniach komercyjnych i pojawia się tylko w opornych standardach wojskowych.

Wniosek

Wiedza o tym, jak czytać kody kolorów rezystor, sprawia, że ​​praca z elektroniką jest szybsza i dokładniejsza.Dzięki kilku regułom i pomocy pamięci możesz łatwo dekodować wartości i unikać błędów, nawet przy specjalnych typach rezystorów.
