Jak działają czujniki map i dlaczego mają znaczenie?
2025-04-30 36211

Czujniki ciśnienia bezwzględnego kolektora (MAP) to części silników samochodowych.Mierzą ciśnienie powietrza w kolektorze dolotowym, co pomaga komputerowi samochodu w ustaleniu najlepszej mieszanki powietrza i paliwa dla silnika.Jest to ważne, aby silnik działał płynnie, efektywnie zużywać paliwo, a nie zbytnio zanieczyszczać.

Katalog

Wprowadzenie czujników map

Czujniki MAP lub kolektora bezwzględnych czujników ciśnienia są urządzeniami używanymi w silnikach pojazdów do pomiaru ciśnienia w kolektorze dolotowym.Ten pomiar jest podstawowy, ponieważ pomaga jednostce sterującej silnika obliczyć optymalną ilość mieszanki powietrza i paliwa potrzebnej w dowolnym stanie pracy.

Jak działa czujnik mapy

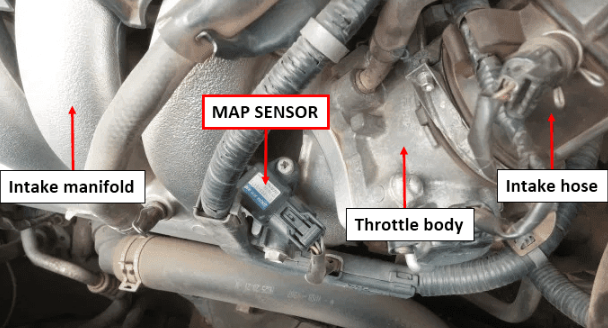

Rysunek 1: Jak działa czujnik mapy

Wykrywanie ciśnienia powietrza → Ciśnienie do konwersji napięcia → Analiza ECU → Regulacja funkcji silnika

Czujnik MAP wykrywa ciśnienie w kolektorze dolotowym.Ciśnienie to różni się w zależności od pozycji przepustnicy, prędkości silnika i innych czynników.

Czujnik przekształca to ciśnienie w sygnał napięcia.Niższe ciśnienie z kolektora wlotowego powoduje niższe napięcie, podczas gdy wyższe ciśnienie powoduje wyższe napięcie.

ECU odbiera ten sygnał napięcia i wykorzystuje go do określenia gęstości powietrza.Informacje te pomagają ECU zdecydować, ile paliwa należy wstrzykiwać do komory spalania, aby utrzymać idealny stosunek paliwa powietrznego.

W oparciu o odczyty ciśnienia i kolejne obliczenia ECU dostosowuje różne operacje silnika, takie jak czas zapłonu i wtrysk paliwa w celu optymalizacji wydajności silnika i wydajności paliwa.

Różne kody błędów czujnika mapy

Kod błędu	Opis
P0068	Mapa/MAF - Korelacja położenia przepustnicy
P0069	Wieloraki Ciśnienie bezwzględne - korelacja ciśnienia barometrycznego
P0105	MAPA Nieprawidłowe działanie obwodu
P0106	Mapa/barometryczny Zakres obwodów ciśnienia/problem z wydajnością
P0107	Wieloraki Bezwzględne ciśnienie/obwód ciśnienia barometrycznego niskie wejście
P0108	MAPA Obwód ciśnieniowy Wysokie wejście
P0109	MAPA / Obwód ciśnienia baro
P1106	Mapa/Baro Zakres obwodów ciśnienia/problem z wydajnością
P1107	Barometryczny Obwód czujnika ciśnienia niskie napięcie

Powody, dla których czujnik mapa zawodzi

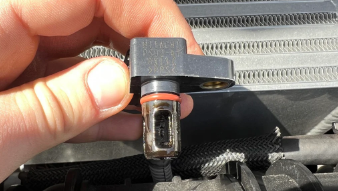

Rysunek 2: czujnik mapa nie powiedzie się

Zanieczyszczenie

Brud, olej i inne zanieczyszczenia mogą gromadzić się na czujniku, upośledzając jego zdolność do dokładnego pomiaru ciśnienia różnorodnego.

Problemy elektryczne

Ustryki okablowania, takie jak zwarcia lub postrzępione przewody, mogą zakłócać sygnały elektryczne między czujnikiem mapy a jednostką sterującą silnika (ECU).

Uszkodzenie fizyczne

Czujnik może zostać fizycznie uszkodzony przez wibracje silnika, ekstremalne temperatury lub niewłaściwe obchodzenie się podczas naprawy silnika lub konserwacji.

Wiek i zużycie

Z czasem czujnik MAP może naturalnie degradować z powodu starzejących się materiałów i przedłużonej ekspozycji na trudne środowiska silników.

Nieprawidłowa instalacja

Jeśli nie zostanie poprawnie zainstalowany, czujnik może nie działać poprawnie, co prowadzi do błędnych odczytów i problemów z wydajnością silnika.

Wadliwe komponenty

Problemy z powiązanymi komponentami, takimi jak system próżni lub sam ECU, mogą prowadzić do awarii czujnika mapy, jeśli czujnik otrzyma nieprawidłowe wskazówki operacyjne.

Wczesne oznaki awarii czujnika mapy

• Nieobliczalne zachowanie silnika: Silnik może utknąć, wahać się lub mieć szorstkie na biegu jałowym z powodu nieprawidłowych odczytów mieszanki paliw powietrza.

• Słaba oszczędność paliwa: jeśli czujnik się nie powiedzie, może prowadzić do nieefektywnej mieszanki paliwa powietrznego, powodując, że silnik zużywa więcej paliwa niż zwykle.

• Mistyfy silnika: Wadliwe odczyty czujników mapy mogą prowadzić do niewłaściwego stosunku paliwa powietrznego, co może spowodować, że silnik się uda.

• Sprawdź światło silnika: Jednym z najczęstszych znaków jest aktywacja światła kontrolnego na desce rozdzielczej.

• Utrata energii: pojazd może doświadczyć utraty mocy podczas przyspieszenia, jeśli czujnik MAP nie zapewnia dokładnych odczytów ciśnienia.

• Czarny dym z wydechu: Nieprawidłowe odczyty czujników mogą powodować bogatą mieszankę paliwową, co prowadzi do czarnego dymu emitowanego z wydechu.

Kroki po wymianie czujnika mapy

Znajdź czujnik mapy

Skonsultuj się z instrukcją pojazdu, aby znaleźć dokładną lokalizację czujnika mapy.Jest zamontowany na kolektorze dolotowym lub w pobliżu.

Odłącz baterię

Aby zapewnić bezpieczeństwo i zapobiec jakimkolwiek spodenkom elektrycznym, odłącz akumulator, usuwając kabel ujemny.

Wyjmij złącze czujnika

Ostrożnie odłącz złącze elektryczne od czujnika MAP.Może to wymagać naciśnięcia na zakładce, aby zwolnić zamek.

Odkręć czujnik

Użyj odpowiednich narzędzi, takich jak klucz do gniazda lub śrubokręt, aby usunąć śruby lub śruby, które trzymają czujnik na miejscu.

Wyjmij czujnik mapy

Delikatnie wyciągnij czujnik z jego pozycji.Zachowaj ostrożność, aby nie uszkodzić żadnych pobliskich węży lub okablowania.

Zainstaluj nowy czujnik

Umieść nowy czujnik mapy w tej samej pozycji co stary.Upewnij się, że siedzi prawidłowo i bezpiecznie.

Wkręć czujnik

Przypraw śruby lub śruby, aby zabezpieczyć nowy czujnik mapy na miejscu.

Ponownie podłącz złącze czujnika

Podłącz złącze elektryczne z powrotem do czujnika mapy, zapewniając bezpieczne kliknięcie na miejsce.

Ponownie podłącz baterię

Przypraw kabel ujemny do akumulatora.

Przetestuj pojazd

Uruchom pojazd, aby upewnić się, że działa prawidłowo i sprawdź, czy światło kontroli silnika wyłączyło się.Rozważ użycie narzędzia diagnostycznego, aby potwierdzić, że nowy czujnik MAP działa poprawnie.

Wniosek

Czujniki map są podstawowe do poprawy samochodów i mniej zanieczyszczania.Pomagają silnikom dostosować się do różnych warunków jazdy i znajdują problemy, zanim się pogorszą.Dostarczanie wysokiej jakości czujników map oznacza nie tylko sprzedaży części;Oferujesz sposób na poprawę samochodów.Współpracuj z nami, aby wprowadzić najlepszą technologię na rynek i pomóc swojej firmie się rozwijać.
