Kompletny przewodnik po okablowaniu, instalacji i obwodach ochronnych przełączników temperatury
2026-05-08 63

Przełączniki temperatury są szeroko stosowane w celu ochrony systemów elektrycznych i przemysłowych przed przegrzaniem i uszkodzeniami termicznymi.Urządzenia te automatycznie otwierają lub zamykają styki elektryczne po osiągnięciu zadanej temperatury, pomagając poprawić bezpieczeństwo, niezawodność systemu i wydajność sprzętu.Przełączniki temperatury są powszechnie stosowane w systemach HVAC, silnikach, sprężarkach, kotłach, sprzęcie chłodniczym i systemach automatyki.W tym artykule wyjaśniono zasadę działania, typy, metody okablowania, zastosowania, czynniki wyboru i konserwację przełączników temperatury.

Katalog

Zrozumienie funkcjonalności przełącznika temperatury

A wyłącznik temperaturowy to automatyczne urządzenie do kontroli temperatury, które zmienia stan styków elektrycznych po osiągnięciu określonej temperatury.Działanie przełączające umożliwia automatyczną reakcję systemów bez ręcznej interwencji.

Przełączniki temperaturowe są powszechnie stosowane do ochrony przed przegrzaniem, automatycznego sterowania chłodzeniem, ochrony silnika, regulacji grzejnika, ochrony sprężarki i przemysłowych systemów wyłączania termicznego.

Nadmierne ciepło jest jedną z głównych przyczyn awarii uzwojenia silnika, zatarcia sprężarki, degradacji akumulatora, awarii izolacji, uszkodzenia elementów elektronicznych i nieoczekiwanych przestojów urządzeń przemysłowych.Jeśli warunki termiczne nie są odpowiednio kontrolowane, przegrzanie może zmniejszyć wydajność systemu, skrócić żywotność sprzętu i zwiększyć ryzyko kosztownych awarii operacyjnych.

Prawidłowo skonfigurowany przełącznik temperatury pomaga utrzymać bezpieczne warunki pracy i zmniejsza ryzyko niekontrolowanej zmiany temperatury, zagrożenia pożarowego i kosztownych awarii sprzętu.

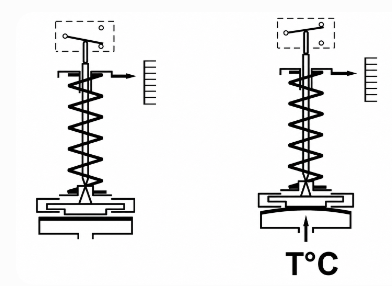

Rysunek 2. Symbol schematu przełącznika temperatury przedstawiający działanie styku aktywowanego temperaturą

Symbol przełącznika temperatury jest powszechnie używany na schematach elektrycznych i schematach sterowania przemysłowego, aby przedstawić przełącznik aktywowany przez zmiany temperatury.Symbole te pomagają uprościć rozwiązywanie problemów, konserwację i projektowanie obwodów w systemach elektrycznych i przemysłowych.

Projekt wewnętrzny przełącznika temperatury

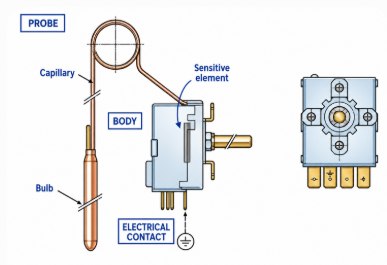

Rysunek 3. Wewnętrzne elementy mechanicznego przełącznika temperatury z czujnikiem kapilarnym

Przełącznik temperatury zawiera wiele elementów wewnętrznych, które współpracują ze sobą w celu wykrywania zmian temperatury i sterowania przełączaniem elektrycznym.

Typowe mechaniczne przełączniki temperatury obejmują:

• Obudowa przełącznika

• Żarówka mierząca temperaturę

• Mieszek lub membrana

• Rurka kapilarna

• Wrzeciono główne

• Sprężyna zakresu

• Nakrętka regulacyjna

• Styki elektryczne

Wewnętrzny mechanizm działa poprzez wykorzystanie a czujnikowa żarówka wypełniony płyn lub gaz który rozszerza się wraz ze wzrostem temperatury.Ciśnienie wytwarzane wewnątrz mieszka powoduje przesuwanie wrzeciono przeciw siła sprężyny, a po osiągnięciu zadanej temperatury ruch aktywuje styki elektryczne.

Ta prosta konstrukcja sprawia, że ​​mechaniczne przełączniki temperatury są bardzo trwałe i nadają się do stosowania w trudnych warunkach przemysłowych.

Wzornictwo przemysłowe charakteryzuje się wyłączniki termiczne często obejmują obudowy odporne na korozję, konstrukcje odporne na wibracje, obudowy wodoodporne, zabezpieczenia przeciwwybuchowe i wysokociśnieniowe systemy uszczelniające.Cechy te poprawiają długoterminową niezawodność i umożliwiają bezpieczną pracę przełączników temperatury w wymagających środowiskach przemysłowych.

Zasada działania przełącznika temperatury

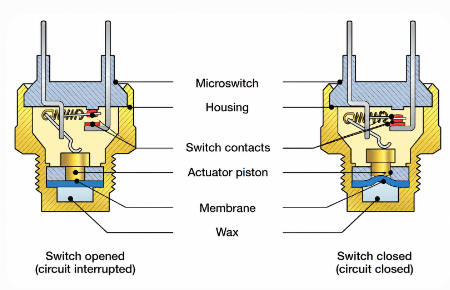

Rysunek 4. Wewnętrzny mechanizm roboczy przełącznika temperatury

Zasada działania wyłącznika temperaturowego opiera się na wykrywaniu zmian temperatury i automatycznej zmianie stanu styków przy zadanym progu temperatury.

Obsługa krok po kroku

1.Element czujnikowy stale monitoruje temperaturę.

2.Zmiany temperatury wpływają na ciśnienie lub opór elektryczny.

3.Mechanizm przełączający aktywuje się po osiągnięciu wartości zadanej.

4.Styki elektryczne otwierają się lub zamykają.

5.Podłączony sprzęt reaguje automatycznie.

Operacja normalnie otwarta vs normalnie zamknięta

Funkcja	Normalnie Otwarty (NO) wyłącznik temperaturowy	Normalnie Zamknięty (NC) przełącznik temperatury
Stan styku w stanie normalnym Operacja	Kontakty pozostają otwarte podczas normalne warunki	Kontakty pozostają zamknięte podczas normalne działanie
Akcja przełączania	Styki zamykają się pod wpływem temperatury osiągnie zadaną wartość	Kontakty otwierają się po ustawieniu wstępnym temperatura została osiągnięta
Główny cel	Aktywuje sprzęt w stanie wysokim warunki temperaturowe	Odłącza sprzęt termiczny ochrona
Typowe zastosowania	Wentylatory chłodzące, wentylacja systemy, obwody alarmowe	Ochrona silnika, wyłączenie nagrzewnicy systemy, obwody bezpieczeństwa kotła

w przemysłowe systemy przenośnikówpowtarzające się przegrzanie silnika może prowadzić do uszkodzenia izolacji i nieoczekiwanych przestojów.Zainstalowanie bimetalicznego wyłącznika temperatury wewnątrz obudowy silnika umożliwia automatyczne odłączenie zasilania po wykryciu niebezpiecznej temperatury.

Pomaga to skrócić przestoje i zapobiega kosztownej wymianie silnika.

Specyfikacje wydajności przełączników temperatury

Parametr	Typowe Zasięg
Zasilanie napięciem	12 V–30 V prądu stałego
Dokładność	±0,1% do ±0,5% pełnej skali
Ocena ciśnienia	40–300 barów
Czas reakcji	2,3–5,4 sekundy
Stabilność	±0,1% FS/rok
Typ przełączania	NIE / NC
Ocena ochrony	IP65 do IP67

Dokładność: Precyzyjne przełączniki temperatury są powszechnie stosowane w systemach farmaceutycznych, sprzęcie medycznym, przemyśle spożywczym i automatyce laboratoryjnej, gdzie wymagana jest stabilna i precyzyjna kontrola temperatury.

Czas reakcji: Szybka reakcja termiczna jest ważna w systemach magazynowania energii akumulatorów, sprzęcie półprzewodnikowym, pojazdach elektrycznych i zastosowaniach automatyki przemysłowej, gdzie należy szybko wykryć przegrzanie.

Odporność na ciśnienie: Możliwość pracy pod wysokim ciśnieniem jest ważna w kotłach parowych, układach hydraulicznych, urządzeniach chłodniczych i systemach automatyzacji procesów pracujących w wymagających warunkach ciśnieniowych.

Różne typy przełączników temperatury

Przełączniki temperatury dzielą się głównie na konstrukcje mechaniczne i elektroniczne.

Mechaniczne przełączniki temperatury

Przełączniki mechaniczne wykorzystują ruch fizyczny spowodowany rozszerzalnością cieplną do aktywacji styków elektrycznych.

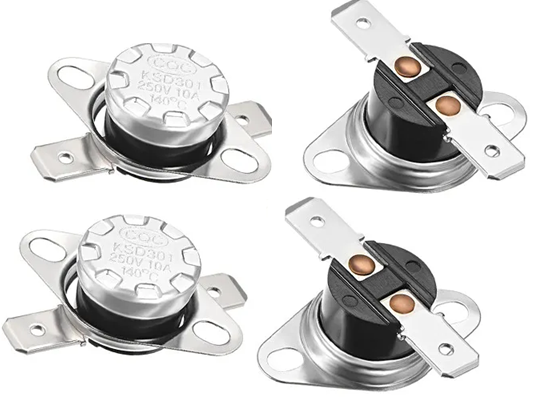

Rysunek 5. Bimetaliczne przełączniki temperatury do ochrony termicznej i automatycznego sterowania przełączaniem

• Bimetaliczny przełącznik temperatury

Przełączniki bimetaliczne wykorzystują dwa połączone metale o różnym współczynniku rozszerzalności.Wraz ze wzrostem temperatury pasek wygina się i aktywuje styki.

Bimetaliczne przełączniki temperatury nie wymagają zewnętrznego zasilania i są znane z niskich wymagań konserwacyjnych, wytrzymałej konstrukcji i przystępnej ceny.Ich prosta konstrukcja mechaniczna umożliwia niezawodną pracę w trudnych warunkach przemysłowych, gdzie ważna jest trwałość.

Przełączniki te zazwyczaj zapewniają umiarkowaną dokładność i wolniejsze czasy reakcji w porównaniu do modeli elektronicznych.Oferują również ograniczoną możliwość programowania i mogą być wrażliwe na wibracje w pewnych warunkach pracy.

Bimetaliczne przełączniki temperatury są szeroko stosowane w systemach HVAC, obwodach zabezpieczających silniki, grzejnikach elektrycznych, wentylatorach przemysłowych i urządzeniach gospodarstwa domowego, gdzie wymagana jest prosta i niezawodna ochrona termiczna.

Funkcja	Bimetaliczny
Dokładność	Umiarkowane
Czas reakcji	Umiarkowane
Koszt	Niski
Konserwacja	Niski
Najlepsze zastosowanie	Wytrzymałe systemy przemysłowe

Rysunek 6. Przełącznik temperatury rozszerzalności cieczy z sondą kapilarną

• Przełącznik temperatury rozszerzalności cieczy

Przełączniki rozprężne cieczy wykorzystują wypełnioną płynem żarówkę czujnikową połączoną z mieszkiem lub zespołem membrany.

Wraz ze wzrostem temperatury rozszerzanie się płynu zwiększa ciśnienie wewnętrzne i aktywuje mechanizm przełączający.

Przełączniki temperatury rozszerzalności cieczy zapewniają lepszą dokładność niż modele bimetaliczne i zapewniają dobrą odporność na ciśnienie w wymagających zastosowaniach przemysłowych.Ich stabilna wydajność przełączania sprawia, że ​​są niezawodne w długotrwałej pracy przemysłowej w systemach kontroli termicznej.

Przełączniki te mają zazwyczaj większy rozmiar fizyczny ze względu na wypełniony płynem mechanizm czujnikowy.Reagują także wolniej niż modele elektroniczne i mogą powodować wycieki płynu w przypadku dłuższych okresów eksploatacji.

Przełączniki temperatury rozszerzalności cieczy są powszechnie stosowane w kotłach parowych, piecach przemysłowych, systemach chłodniczych i urządzeniach hydraulicznych, gdzie wymagane jest stabilne i niezawodne przełączanie na podstawie temperatury.

Rysunek 7. Elektroniczny przełącznik temperatury z cyfrowym wyświetlaczem do precyzyjnej kontroli temperatury

Elektroniczne przełączniki temperatury

Elektroniczne przełączniki temperatury wykorzystują elektroniczne urządzenia czujnikowe, takie jak:

• Termistory

• BRT

• Termopary

• Czujniki półprzewodnikowe

Czujniki te przekształcają zmiany temperatury na sygnały elektryczne w celu precyzyjnego sterowania przełączaniem.

Elektroniczne przełączniki temperatury zapewniają wysoką dokładność i krótki czas reakcji, dzięki czemu nadają się do zastosowań w precyzyjnej kontroli termicznej.Obsługują integrację sterowników PLC, inteligentne systemy automatyki, konfigurację cyfrową i możliwości zdalnego monitorowania, umożliwiając zaawansowaną kontrolę i monitorowanie w nowoczesnych środowiskach przemysłowych.

Przełączniki te mają zazwyczaj wyższy koszt niż modele mechaniczne i wymagają zewnętrznego źródła zasilania do działania.Mogą być również wrażliwe na zakłócenia elektryczne i mogą wymagać bardziej złożonych procedur instalacji i konfiguracji.

Elektroniczne przełączniki temperatury są szeroko stosowane w systemach akumulatorów pojazdów elektrycznych, centrach danych, sprzęcie automatyki przemysłowej, systemach produkcji półprzewodników i inteligentnych zastosowaniach HVAC, gdzie ważna jest szybka reakcja i precyzyjne zarządzanie temperaturą.

Funkcja	Mechaniczne	Elektroniczny
Dokładność	±3°C do ±5°C	±0,5°C do ±1°C
Czas reakcji	Umiarkowane	Szybko
Wsparcie automatyzacji	Ograniczona	Zaawansowane
Koszt	Niższy	Wyżej
Najlepsze zastosowanie	Systemy o dużej wytrzymałości	Precyzyjne sterowanie

Praktyczna wskazówka: w systemach akumulatorów litowo-jonowych powszechnie preferowane są elektroniczne przełączniki temperatury, ponieważ ich szybka reakcja termiczna pomaga zmniejszyć degradację akumulatora i poprawić wydajność ładowania.

Kluczowe parametry przełączników temperatury

Wybór odpowiedniego wyłącznika termicznego wymaga zrozumienia kilku ważnych parametrów pracy.

Wartość zadana- Wartość zadana określa temperaturę, w której następuje przełączenie.

Na przykład przełącznik temperatury 80°C aktywuje się, gdy monitorowana temperatura osiągnie 80°C.

Histereza- Histereza to różnica temperatur pomiędzy punktami aktywacji i resetu.

Właściwa histereza pomaga zapobiegać drganiom przekaźnika, szybkim cyklom włączania/wyłączania, nadmiernemu zużyciu styków i krótkim cyklom pracy sprężarki, poprawiając stabilność przełączania i ogólną niezawodność systemu.

Aktualna ocena- Wartość prądu określa maksymalny prąd, jaki styki mogą bezpiecznie obsłużyć.

Ze względów bezpieczeństwa obciążenia wysokoprądowe nie powinny być nigdy podłączane bezpośrednio do małych przełączników temperatury bez odpowiedniej izolacji przekaźnika, ponieważ nadmierny prąd elektryczny może uszkodzić styki przełącznika i zmniejszyć ogólną niezawodność systemu.

Napięcie znamionowe- Napięcie robocze musi mieścić się w granicach producenta, aby zapobiec awariom elektrycznym.

Konfiguracja NO i NC- Wybór konfiguracji NO lub NC zależy od tego, czy aplikacja wymaga aktywacji chłodzenia, wyłączenia bezpieczeństwa, sterowania ogrzewaniem lub wyzwalania alarmów w systemach ochrony termicznej.

Okablowanie i projekt obwodu przełącznika temperatury

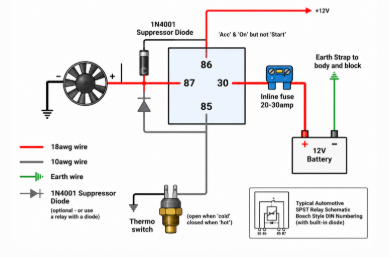

Rysunek 8. Schemat okablowania przełącznika temperatury do automatycznego sterowania wentylatorem chłodzącym za pomocą zabezpieczenia przekaźnika

Obwody przełączników temperatury są szeroko stosowane w:

• Systemy wentylatorów chłodzących

• Sprężarki

• Silniki przemysłowe

• Systemy alarmowe

• Grzejniki

• Systemy HVAC

Obwód sterujący wentylatora chłodzącego

Przełącznik temperatury stale monitoruje temperaturę systemu, a gdy temperatura przekroczy ustawioną wartość zadaną, styki zamykają się i aktywują przekaźnik w celu uruchomienia wentylatora chłodzącego.Gdy temperatura spadnie do bezpiecznego poziomu, wentylator automatycznie się wyłączy.

Nieprawidłowa instalacja może powodować fałszywe przełączanie, zgrzewanie styków, zakłócenia w postaci szumów elektrycznych, drgania przekaźnika i problemy z opóźnieniem termicznym, które zmniejszają dokładność przełączania i ogólną niezawodność systemu.

Zalecenia dotyczące bezpieczeństwa okablowania

1.Użyj izolacji przekaźnika: Obwody przekaźnika zmniejszają naprężenia elektryczne na stykach przełącznika.

2.Zainstaluj zabezpieczenie bezpiecznikowe: Bezpieczniki chronią sprzęt przed zwarciami i przeciążeniami.

3.Zapewnij prawidłowe uziemienie: Niewłaściwe uziemienie może powodować niestabilne przełączanie i zakłócenia elektryczne.

4.Unikaj złego umiejscowienia czujnika: Nieprawidłowe umieszczenie może spowodować opóźnioną reakcję i niedokładne przełączanie.

Metody instalacji i podłączenia przełącznika temperatury

Przełączniki temperatury mogą działać samodzielnie lub integrować się z systemami automatyki takimi jak Arduino, sterowniki PLC czy systemy SCADA.

Metoda instalacji bezpośredniej

Przełącznik temperatury może bezpośrednio sterować:

• Wentylatory chłodzące

• Brzęczyki

• Systemy alarmowe

• Grzejniki

• Lampki kontrolne

W układach chłodniczych prawdziwy przykład działania przełącznika temperatury można zobaczyć, gdy przełącznik automatycznie uruchamia wentylatory skraplacza, gdy temperatura sprężarki wzrośnie powyżej bezpiecznych granic pracy.Pomaga to zapobiegać przegrzaniu sprężarki i poprawia ogólną wydajność chłodzenia.

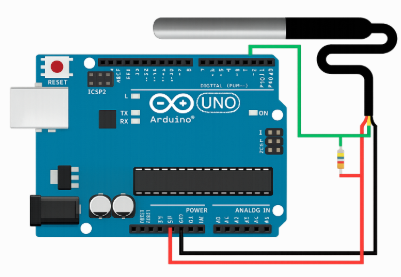

Rysunek 9. Obwód monitorowania temperatury i zabezpieczenia termicznego w oparciu o Arduino

Używanie przełącznika temperatury z Arduino

Po podłączeniu do Arduino przełącznik pełni funkcję cyfrowego urządzenia wejściowego.

Kontroler może:

• Wyzwalanie alarmów

• Rejestruj zdarzenia termiczne

• Wyłącz sprzęt

• Aktywuj systemy chłodzenia

W przykładzie alarmu pożarowego termoprzełącznik stale monitoruje ciepło otoczenia, a w przypadku wykrycia nadmiernej temperatury stan styku zmienia się i umożliwia kontrolerowi Arduino automatyczną aktywację systemu alarmowego.

Zastosowania obejmują inteligentne budynki, szafy elektryczne, pomieszczenia do przechowywania akumulatorów i przemysłowe systemy bezpieczeństwa, gdzie wymagane jest automatyczne monitorowanie i ochrona na podstawie temperatury.

System kontroli temperatury z podwójnym termoprzełącznikiem

Konfiguracja z dwoma przełącznikami utrzymuje temperaturę w bezpiecznym zakresie roboczym.

Temperatura	Systemu Akcja
Powyżej 35°C	Włącza się wentylator chłodzący
20°C–35°C	Brak działania
Poniżej 20°C	Włącza się grzejnik

Typowe zastosowania systemów kontroli temperatury z podwójnym termoprzełącznikiem obejmują szklarnie, systemy przechowywania żywności, systemy HVAC i przemysłowe szafy sterownicze, gdzie ważne jest utrzymywanie temperatury w kontrolowanym zakresie roboczym.

Zastosowania przełączników temperatury w nowoczesnych systemach

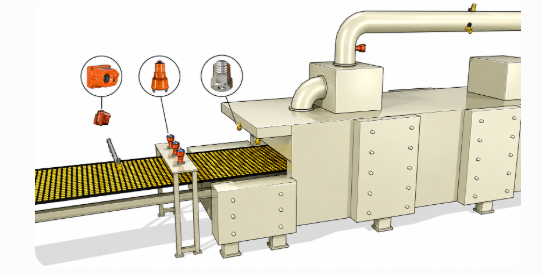

Rysunek 10. Zastosowanie przemysłowych przełączników temperatury w zautomatyzowanym monitorowaniu temperatur

Przełączniki temperatury są szeroko stosowane w gałęziach przemysłu wymagających automatycznej ochrony termicznej.

Systemy HVAC i chłodnicze

Przełączniki temperaturowe służą do ochrony sprężarek, sterowania wentylatorami, monitorowania chłodzenia i systemów klimatyzacji w celu utrzymania stabilnych temperatur roboczych i poprawy niezawodności systemu.

Przemysłowe systemy grzewcze

Zastosowania obejmują kotły, palniki, systemy parowe i piece przemysłowe, gdzie do bezpiecznej pracy niezbędna jest automatyczna ochrona termiczna i stabilna kontrola temperatury.

Systemy motoryzacyjne

Przełączniki temperatury są stosowane w układach sterowania wentylatorem chłodnicy, układach chłodzenia silnika, systemach zarządzania temperaturą akumulatorów pojazdów elektrycznych i systemach HVAC pojazdów w celu utrzymania bezpiecznej temperatury roboczej i poprawy ogólnej wydajności pojazdu.

Ochrona sprzętu elektronicznego

Przełączniki temperatury chronią centra danych, zasilacze, szafy serwerowe, wzmacniacze RF i przemysłowe panele sterowania przed przegrzaniem i uszkodzeniami termicznymi, które mogłyby zmniejszyć niezawodność sprzętu i stabilność działania.

Systemy energii odnawialnej

Nowoczesne falowniki słoneczne i systemy magazynowania energii wykorzystują wyłączniki termiczne, aby zapobiec przegrzaniu i poprawić stabilność działania.

Przełącznik temperatury vs termostat vs czujnik temperatury

Chociaż przełączniki temperatury, termostaty i czujniki temperatury reagują na zmiany temperatury, pełnią różne funkcje w systemach kontroli termicznej i monitorowaniu.

Funkcja	Temperatura Przełącznik	termostat	Temperatura Czujnik
Główna funkcja	Włączanie/wyłączanie	Ciągła regulacja temperatury	Temperatura ciągła pomiar
Operacja	Przełączanie bistabilne	Regulacja temperatury w pętli zamkniętej	Wykrywanie oparte na sygnałach
Wyjście	Sygnał przełączający	Kontrolowane wyjście regulacyjne	Sygnał analogowy lub cyfrowy
Złożoność	Proste	Bardziej zaawansowane	Zaawansowane
Najlepsze zastosowanie	Systemy ochrony termicznej	Kontrola klimatu i komfortu	Systemy monitoringu i automatyki
Typowe zastosowania	Przemysłowe systemy bezpieczeństwa, silnik ochrona, wentylatory chłodzące	Systemy HVAC, temperatura pokojowa kontrola	Systemy PLC, automatyka monitorowanie, rejestracja danych

Który wybrać?

A wyłącznik temperaturowy jest idealny do zastosowań wymagających prostej ochrony termicznej, wytrzymałej pracy przemysłowej i ekonomicznego sterowania przełączaniem.A termostat lepiej nadaje się do systemów wymagających ciągłej regulacji temperatury i precyzyjnej regulacji klimatu. Czujniki temperatury są powszechnie stosowane w systemach automatyki i monitoringu, gdzie wymagany jest ciągły pomiar temperatury i transmisja danych.

Plusy i minusy technologii przełączników temperatury

Plusy

• Wysoka niezawodność: Zapewnia niezawodną ochronę termiczną w systemach przemysłowych.

• Prosta instalacja: Większość modeli jest łatwa w instalacji i konserwacji.

• Oszczędność: Niższy koszt niż zaawansowane systemy ciągłego monitorowania.

• Szeroka różnorodność konstrukcji: Przełączniki temperatury są dostępne w konfiguracjach mechanicznych, elektronicznych, pneumatycznych i cyfrowych, aby spełnić różne wymagania dotyczące kontroli termicznej, automatyzacji i ochrony przemysłowej.

• Większe bezpieczeństwo: Zmniejsza ryzyko przegrzania i zagrożenia pożarowego.

Wady

• Niższa dokładność mechaniczna: Przełączniki mechaniczne są mniej precyzyjne niż modele elektroniczne.

• Zużycie styków: Częste przełączanie stopniowo powoduje uszkodzenie styków elektrycznych.

• Wolniejsza reakcja mechaniczna: Urządzenia mechaniczne reagują wolniej na gwałtowne zmiany temperatury.

• Ograniczone funkcje inteligentne: Podstawowe modele przełączników temperatury mogą nie obsługiwać zaawansowanych funkcji, takich jak zdalne monitorowanie, rejestrowanie danych lub możliwości konserwacji predykcyjnej powszechnie spotykane w nowoczesnych inteligentnych systemach automatyki.

Kiedy NIE używać przełącznika temperatury

Chociaż przełączniki temperatury zapewniają niezawodność ochrona termiczna i proste Sterowanie WŁ./WYŁnie nadają się do każdego zastosowania związanego z kontrolą temperatury.Urządzenia te działają wg aktywowanie lub dezaktywowanie styki elektryczne w określonych granicach temperatur, co czyni je skutecznymi w podstawowej ochronie termicznej, ale mniej przydatnymi do zastosowań wymagających ciągłego monitorowania temperatury lub dużej precyzji regulacja termiczna.

Przełączniki temperatury mogą nie być idealne dla systemów wymagających ciągłe śledzenie temperatury, ciągłe dane dotyczące temperaturylub zaawansowana kontrola termiczna oparta na PID ponieważ zapewniają jedynie dyskretne włączanie/wyłączanie, a nie ciągły pomiar temperatury.w środowiskach o wysokiej precyzji, niska temperatura Jony ariat mogą wpływać na wydajność systemu, zwiększając dokładność technologie wykrywania bardziej odpowiedni.

Zastosowania takie jak laboratoryjne systemy kalibracji, sprzęt do przetwarzania farmaceutycznego, produkcja półprzewodników, środowiska testów naukowych i zaawansowane systemy automatyzacji często wymagają ciągłego monitorowania z wysoce stabilnymi i powtarzalnymi pomiary temperatury.W takich sytuacjach ograniczona precyzja standardowych przełączników temperatury może nie wystarczyć dokładność kontroli.

Kolejnym ograniczeniem przełączników temperatury jest brak zaawansowanych rozwiązań funkcje monitorowania w podstawowych modelach.Standardowe przełączniki zazwyczaj nie są w stanie zapewnić szczegółowych informacji rejestracja danych temperaturowych, zdalna diagnostyka, analiza konserwacji predykcyjnejlub ciągłe monitorowanie trendów termicznych wymagane w nowoczesnych instalacjach inteligentne systemy automatyki.

Do zastosowań wymagających precyzji regulacja termiczna, ciągłe monitorowanie lub zaawansowane kontrola procesulepsze alternatywy mogą obejmować czujniki RTD, termistory, regulatory PID, systemy monitorowania temperatury oparte na sterownikach PLC lub cyfrowe regulatory temperatury, które zapewniają dokładniejsze i ciągłe sprzężenie zwrotne temperatury.

Kryteria doboru przełączników temperaturowych

Wybór odpowiedniego przełącznika temperatury wymaga dokładnej oceny warunków pracy, wydajności przełączania, narażenia środowiskowego i wymagań dotyczących długoterminowej niezawodności.Nieprawidłowo dobrany przełącznik może zmniejszyć skuteczność zabezpieczenia termicznego, zwiększyć koszty konserwacji i skrócić żywotność sprzętu.

Zakres temperatury roboczej i kompatybilność termiczna

Przełącznik temperatury musi bezpiecznie działać w wymaganych granicach minimalnej i maksymalnej temperatury systemu.Ciągłe narażenie na temperatury wykraczające poza określony zakres roboczy może zmniejszyć dokładność przełączania, uszkodzić elementy wewnętrzne lub spowodować przedwczesną awarię.Wybór przełącznika o odpowiedniej kompatybilności termicznej pomaga utrzymać stabilną wydajność w różnych warunkach pracy.

Dokładność przełączania i powtarzalność

Dokładność przełączania określa, jak dokładnie przełącznik temperatury aktywuje się przy skonfigurowanej wartości zadanej, natomiast powtarzalność odnosi się do jego zdolności do utrzymywania stałej wydajności przełączania w czasie.Słaba powtarzalność może prowadzić do niestabilnej pracy, opóźnionej ochrony i nieoczekiwanych przestojów.Precyzyjne systemy termiczne wymagają przełączników o stabilnych i powtarzalnych charakterystykach przełączania.

Zdolność przełączania elektrycznego i obsługa obciążenia

Styki elektryczne przełącznika muszą wytrzymać wymagane napięcie i prąd znamionowy podłączonego sprzętu.Wysokie obciążenia elektryczne powodują znaczne obciążenie styków przełącznika i mogą powodować przegrzanie, zespawanie styków lub uszkodzenie łukiem elektrycznym.Właściwa zdolność przenoszenia obciążenia poprawia stabilność operacyjną i wydłuża żywotność styków.

Czas reakcji i szybkość reakcji termicznej

Czas reakcji odnosi się do szybkości reakcji przełącznika na zmiany temperatury.Szybka reakcja termiczna jest ważna w systemach, w których przegrzanie może szybko uszkodzić wrażliwe komponenty lub stworzyć zagrożenie dla bezpieczeństwa.Długi czas reakcji może sprawić, że niebezpieczne temperatury utrzymają się wystarczająco długo, aby zmniejszyć niezawodność sprzętu lub skuteczność ochrony termicznej.

Odporność na środowisko i trwałość mechaniczna

Środowiska przemysłowe często narażają przełączniki temperatury na działanie pyłu, wibracji, wilgoci, żrących chemikaliów i ekstremalnych warunków ciśnienia.Wybór przełączników o dużej odporności na warunki środowiskowe poprawia trwałość i zmniejsza wymagania konserwacyjne.Funkcje takie jak obudowy wodoodporne, obudowy odporne na korozję, konstrukcja odporna na wibracje i wysokociśnieniowe systemy uszczelniające pomagają poprawić długoterminową niezawodność działania.

Certyfikaty, zgodność i standardy bezpieczeństwa przemysłowego

Przełączniki temperatury stosowane w środowiskach regulowanych lub niebezpiecznych mogą wymagać zgodności z normami bezpieczeństwa przemysłowego i wymaganiami certyfikacyjnymi.Certyfikaty, takie jak ATEX, IECEx, zatwierdzenie SIL i stopnie ochrony IP, pomagają zapewnić bezpieczną i niezawodną pracę w wymagających warunkach przemysłowych, gdzie ważna jest ochrona sprzętu i bezpieczeństwo operacyjne.

Oznaki, że przełącznik temperatury może działać nieprawidłowo

1. Niespójna kontrola temperatury

Przełącznik aktywuje się przy nieprawidłowych temperaturach lub nie utrzymuje stabilnej pracy.

2. Częste przegrzanie

Układy chłodzenia nie uruchamiają się prawidłowo.

3. Opóźniona reakcja na przełączanie

Powolna reakcja zwiększa ryzyko przegrzania.

4. Awaria styku elektrycznego

Uszkodzone styki mogą powodować przerywaną pracę lub całkowite wyłączenie.

5. Nieoczekiwane wyłączenia systemu

Nieprawidłowe sygnały przełączające mogą powodować fałszywe alarmy lub przypadkowe wyłączenia.

Wskazówki dotyczące konserwacji przełącznika temperatury

Regularna konserwacja poprawia niezawodność i wydłuża żywotność.

Regularna kontrola

Regularna kontrola powinna obejmować sprawdzenie, czy nie ma luźnych przewodów, korozji, śladów przypaleń, gromadzenia się wilgoci i uszkodzonej izolacji, które mogłyby zmniejszyć niezawodność przełączania lub spowodować problemy elektryczne.

Czyszczenie i kalibracja

Regularnie czyść powierzchnie czujnikowe i okresowo sprawdzaj kalibrację przełączania.

Testowanie wydajności

Testowanie wydajności powinno obejmować sprawdzenie dokładności przełączania, czasu reakcji, ciągłości elektrycznej i działania przekaźnika, aby zapewnić stabilną ochronę termiczną i niezawodne działanie systemu.Praktyki konserwacji predykcyjnej mogą dodatkowo pomóc w ograniczeniu nieoczekiwanych awarii i poprawie długoterminowej niezawodności operacyjnej.

Konserwacja predykcyjna

W wielu zakładach przemysłowych proaktywnie wymienia się przełączniki temperatury po określonej liczbie cykli przełączania, aby ograniczyć nieoczekiwane przestoje.

Przyszłe trendy w technologii przełączników temperatury

Nowoczesne przełączniki temperatury stają się coraz inteligentniejsze i lepiej połączone w miarę rozwoju automatyzacji Przemysłu 4.0.

Pojawiające się technologie obejmują:

• Przełączniki termiczne obsługujące IoT

• Bezprzewodowy monitoring przemysłowy

• Inteligentna integracja HVAC

• Konserwacja predykcyjna oparta na sztucznej inteligencji

• Integracja z chmurą SCADA

• Komunikacja Modbus i RS485

• Analiza termiczna oparta na krawędziach

• Energooszczędne zarządzanie ciepłem

Technologie te poprawiają widoczność operacyjną, możliwości konserwacji predykcyjnej, wydajność automatyki i dokładność zabezpieczeń termicznych w nowoczesnych systemach przemysłowych i automatyce.

Wniosek

Przełączniki temperatury są ważnymi urządzeniami zabezpieczającymi przed przegrzaniem, które pomagają kontrolować przegrzanie i utrzymywać bezpieczne warunki pracy.Właściwy dobór, okablowanie i instalacja pomagają poprawić niezawodność przełączania, ochronę sprzętu i wydajność systemu.Mechaniczne i elektroniczne przełączniki temperatury zapewniają różne korzyści w zależności od wymagań operacyjnych i warunków środowiskowych.Wraz z rozwojem inteligentnych systemów automatyki i monitorowania przemysłowego, przełączniki temperatury są nadal szeroko stosowane w nowoczesnej technologii kontroli termicznej.
