ASIC vs FPGA: który wybrać?
2026-04-24 203

Układy ASIC i FPGA to szeroko stosowane technologie chipowe w nowoczesnej elektronice, a każda z nich została zaprojektowana z myślą o innych potrzebach.Układy ASIC skupiają się na stałej, dużej wydajności, podczas gdy układy FPGA umożliwiają zmiany i aktualizacje po zakończeniu produkcji.W tym artykule omówmy ogólny pogląd na układy ASIC i FPGA, w tym ich podstawy, sposób działania, architekturę, proces rozwoju, zalety i ograniczenia, typy, zastosowania, porównania i sposób wyboru między nimi.

Katalog

Zrozumienie podstaw układów ASIC i FPGA

An Układ scalony specyficzny dla aplikacji (ASIC) to specjalnie zaprojektowany chip stworzony do wykonywania określonej funkcji.W przeciwieństwie do procesorów ogólnego przeznaczenia, układ ASIC jest przeznaczony do pojedynczej aplikacji, co pozwala mu osiągnąć dużą prędkość i niskie zużycie energii.Układy ASIC są naprawiane po wyprodukowaniu, co oznacza, że ​​nie można zmienić ich funkcjonalności, co umożliwia zoptymalizowaną wydajność dla określonego zadania.

A Programowalna macierz bramek (FPGA) to programowalny układ scalony, który można skonfigurować po wyprodukowaniu.W przeciwieństwie do układów ASIC, układ FPGA umożliwia modyfikację funkcjonalności sprzętu w razie potrzeby, dzięki czemu nadaje się do systemów, które z czasem mogą wymagać aktualizacji lub zmian projektowych.

Jak działają ASIC i FPGA

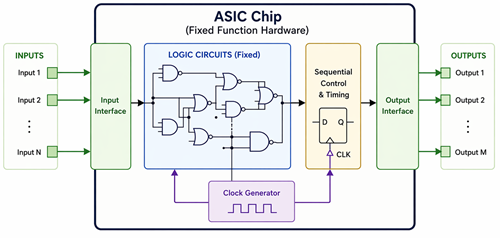

Rysunek 2. Jak układ ASIC przetwarza sygnały przy użyciu stałej logiki sprzętowej

Jak działają układy ASIC

Układy ASIC wykonują stałą funkcję bezpośrednio w sprzęcie.Sygnały wejściowe przetwarzane są poprzez dedykowane układy logiczne przeznaczone do konkretnego zadania.Sterowanie sekwencyjne zarządza czasem, a system wytwarza wymaganą moc wyjściową.

Ponieważ ta funkcja jest wbudowana w sprzęt, układy ASIC osiągają dużą prędkość i wydajną pracę.

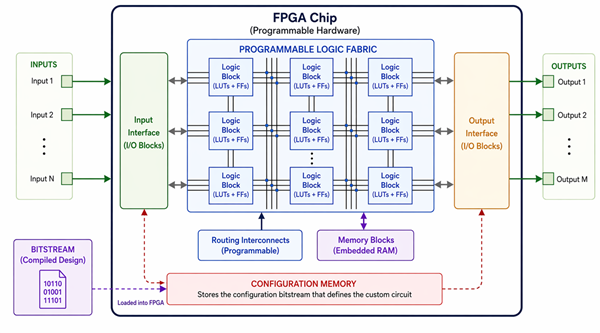

Rysunek 3. Jak układ FPGA przetwarza sygnały przy użyciu programowalnej logiki

Jak działają układy FPGA

Układy FPGA wykorzystują programowalny sprzęt do tworzenia niestandardowych obwodów.Obejmują one bloki logiczne, połączenia routingowe, pamięć i interfejsy wejścia/wyjścia.

Projekty są pisane przy użyciu języków opisu sprzętu i ładowane jako strumień bitów, co pozwala na przeprogramowanie urządzenia w razie potrzeby.

Podstawowe różnice architektoniczne

Architektura ASIC

• Niestandardowa konstrukcja na poziomie tranzystora — zapewnia precyzyjną kontrolę nad sprzętem w celu zoptymalizowania wydajności.

• Zoptymalizowany pod kątem konkretnych zadań — Skoncentrowany projekt poprawia szybkość i zmniejsza nadmierną złożoność.

• Wysoka wydajność — zaimplementowano tylko wymagane komponenty, minimalizując zużycie energii i powierzchni.

Architektura FPGA

• Programowalne bloki logiczne — umożliwiają tworzenie i modyfikowanie obwodów po wyprodukowaniu.

• Możliwość rekonfiguracji routingu — umożliwia dostosowanie połączeń do różnych projektów.

• Wysoka zdolność adaptacji – możliwość aktualizacji sprzętu bez konieczności tworzenia nowego chipa.

Proces rozwoju układów ASIC i FPGA

Kroki rozwoju ASIC

Proces projektowania ASIC przekształca koncepcję w fizyczny chip w ramach zorganizowanego przepływu pracy.

1. Specyfikacja systemu: definiuje funkcjonalność i ograniczenia.

2. Architektura i projekt RTL: Opisuje zachowanie systemu przy użyciu języków sprzętowych.

3. Weryfikacja: Zapewnia prawidłowe działanie projektu.

4. Synteza i optymalizacja: przekształca projekt w reprezentację sprzętową.

5. Projekt pod kątem testowalności (DFT): dodaje funkcje testowe.

6. Projekt fizyczny: mapuje komponenty na krzem.

7. Tape-Out: Ostateczny projekt jest wysyłany do produkcji.

8.Produkcja i pakowanie: Wyprodukowano chip.

9. Testowanie i walidacja: potwierdza wydajność.

Etapy rozwoju FPGA

Proces projektowania układu FPGA jest szybszy, ponieważ nie wymaga wytwarzania.

1. Specyfikacja systemu: definiuje wymagania.

2. Wpis projektu (HDL): opisuje zachowanie sprzętu.

3. Symulacja i weryfikacja: Testuje projekt.

4. Synteza: Konwertuje do postaci na poziomie sprzętowym.

5. Konfiguracja ograniczeń i czasu: Definiuje limity.

6. Miejsce i trasa: przypisuje i łączy komponenty.

7. Analiza czasu: zapewnia spełnienie wymagań.

8. Generowanie strumienia bitów: Tworzy plik konfiguracyjny.

9. Testowanie sprzętu: sprawdza poprawność projektu.

Korzyści i ograniczenia

Kategoria	ASIC	FPGA
Korzyści	Wysoka prędkość Niskie zużycie energii Kompaktowa konstrukcja Niski koszt jednostkowy w skali Silna ochrona IP	Możliwość dostosowania sprzętu Szybszy rozwój Niższy koszt początkowy Możliwość rozbudowy w terenie Przetwarzanie równoległe
Ograniczenia	Wysoki koszt początkowy Długi cykl rozwoju Trudno modyfikować po wyprodukowaniu	Niższa prędkość niż ASIC Większe zużycie energii Większy rozmiar Wyższy koszt jednostkowy

Różne typy układów ASIC i FPGA

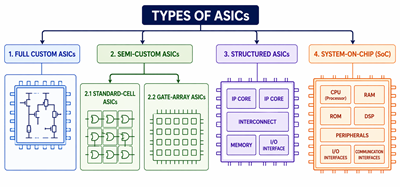

Rysunek 4. Typy układów ASIC i ich klasyfikacje

Rodzaje układów ASIC

W pełni niestandardowe układy ASIC: Zaprojektowane na poziomie tranzystora w celu zapewnienia maksymalnej wydajności.

Częściowo niestandardowe układy ASIC: zbudowane przy użyciu rdzeni IP w celu szybszego programowania.

• Układy ASIC z ogniwami standardowymi

• Układy ASIC z matrycą bramkową

Strukturalne układy ASIC: użyj predefiniowanych ram, aby uprościć projektowanie.

System-on-Chip (SoC): Zintegruj procesory, pamięć i interfejsy w jednym chipie.

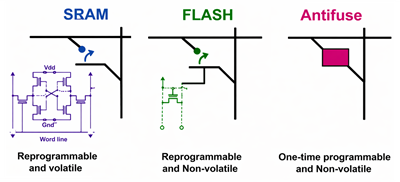

Rysunek 5. Typy układów FPGA oparte na technologii konfiguracji

Rodzaje układów FPGA

Układy FPGA oparte na SRAM: lotne i szeroko stosowane.

Układy FPGA oparte na technologii Flash: nieulotne i zużywające mniej energii.

Układy FPGA z funkcją Antifuse: Programowalne jednorazowo i bardzo bezpieczne.

Zastosowania układów ASIC i FPGA

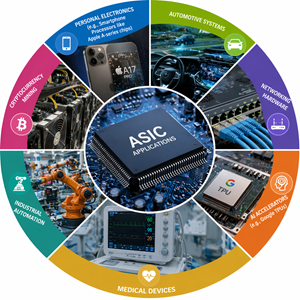

Rysunek 6. Zastosowania ASIC w głównych gałęziach przemysłu

Aplikacje ASIC

• Elektronika osobista (np. procesory do smartfonów, takie jak chipy Apple z serii A)

• Systemy motoryzacyjne

• Sprzęt sieciowy

• Akceleratory AI (np. TPU Google)

• Urządzenia medyczne

• Automatyka przemysłowa

• Wydobywanie kryptowalut

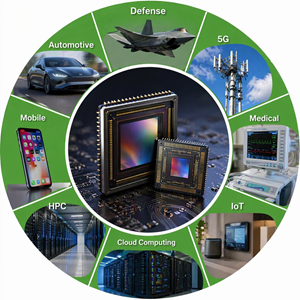

Rysunek 7. Zastosowania FPGA w nowoczesnych technologiach

Aplikacje FPGA

• Telekomunikacja (np. stacje bazowe 5G)

• Systemy motoryzacyjne

• Przemysł lotniczy i obronny

• Automatyka przemysłowa

• Urządzenia medyczne

• Sztuczna inteligencja i centra danych

• Prototypowanie i badania

Porównanie układów ASIC i FPGA

Funkcja	ASIC	FPGA
Funkcja	Naprawiono	Możliwość przeprogramowania
Wydajność	Wysoka	Umiarkowane do wysokiego
Efektywność energetyczna	Wysoka	Niższy
Koszt początkowy	Wysoka	Niski
Koszt jednostkowy	Niska skala	Wyżej
Elastyczność	Ograniczona	Wysoka
Czas na rynek	Dłużej	Szybciej

Jak wybrać pomiędzy ASIC i FPGA

Wybór odpowiedniej technologii zależy od wymagań projektu takich jak wydajność, zużycie energii, budżet, wielkość produkcji, i czas rozwoju.

Użyj ASIC-a gdy projekt jest stabilny, wielkość produkcji jest duża, a wydajność i wydajność są ważne.

Wybierz układ FPGA gdy wymagania mogą się zmienić, potrzebny jest szybki rozwój, a wielkość produkcji jest niewielka.

Nowoczesne systemy mogą łączyć oba elementy, wykorzystując architekturę SoC, aby zrównoważyć wydajność i możliwości adaptacji.

Wniosek

Układy ASIC i FPGA służą różnym celom w zależności od potrzeb w zakresie wydajności, kosztów i elastyczności.Układy ASIC są idealne do stabilnych projektów o dużej objętości, podczas gdy układy FPGA są lepsze do elastycznych i szybszych projektów rozwojowych.Zrozumienie ich różnic pomaga w wyborze odpowiedniego rozwiązania w celu wydajnego projektowania systemu.
