Jak poprawić sygnał za pomocą filtrów górnoprzepustowych
2026-04-24 171

Filtry górnoprzepustowe to podstawowe obwody w elektronice, które pomagają kontrolować zachowanie sygnałów w oparciu o ich częstotliwość.Są szeroko stosowane do usuwania niepożądanych szumów o niskiej częstotliwości, umożliwiając jednocześnie przepuszczanie użytecznych sygnałów o wysokiej częstotliwości.W tym artykule dowiesz się, jak działają pasywne filtry górnoprzepustowe, jak częstotliwość wpływa na ich wydajność i jak obliczyć główne wartości, takie jak częstotliwość odcięcia.Obejmuje także takie tematy, jak zastosowania, typy filtrów, zachowanie sygnału i sposoby rozwiązywania typowych problemów w rzeczywistych obwodach.

Katalog

Rysunek 1. Wizualizacja przetwarzania sygnału filtra górnoprzepustowego

Co to jest pasywny filtr górnoprzepustowy i jak działa?

A pasywny filtr górnoprzepustowy to prosty obwód, który przepuszcza sygnały o wysokiej częstotliwości redukcja sygnałów o niskiej częstotliwości.Nazywa się to pasywny ponieważ używa tylko a rezystor i kondensator, bez zewnętrznego zasilania.The kondensator odgrywa główną rolę: to blokuje sygnały o niskiej częstotliwości ale pozwala na przepuszczanie większej ilości sygnałów o wysokiej częstotliwości łatwo.W typowej konfiguracji RC kondensator jest połączony szeregowo z wejściem, a rezystor jest podłączony do masy, z wyjściem na rezystorze.Wraz ze wzrostem częstotliwości sygnału kondensator stawia mniejszy opór, przez co na wyjściu pojawia się większa część sygnału.Punkt, w którym filtr zaczyna skutecznie przepuszczać sygnały, nazywa się częstotliwość odcięcia:

Poniżej tej częstotliwości sygnały są osłabione, powyżej niej przechodzą wyraźniej.Filtry te są stosowane w obwodach audio i sygnałowych w celu usuwania szumów o niskiej częstotliwości i poprawy jakości sygnału.

Prosty obwód filtra górnoprzepustowego RC

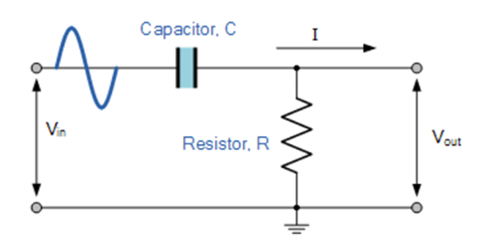

Rysunek 2. Schemat obwodu pasywnego filtra górnoprzepustowego RC

Jak częstotliwość wpływa na filtr górnoprzepustowy

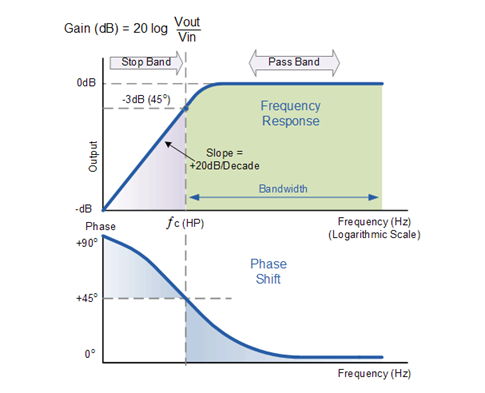

Rysunek 3. Pasmo przenoszenia filtra górnoprzepustowego pierwszego rzędu

Zachowanie A filtr górnoprzepustowy zależy od częstotliwość sygnału wejściowego.Przy niskich częstotliwościach kondensator ma wysoką reaktancję, więc ogranicza sygnał i pojawia się tylko niewielka moc wyjściowa.Wraz ze wzrostem częstotliwości reaktancja kondensatora maleje, umożliwiając przepływ większej ilości prądu i zwiększając napięcie wyjściowe.

Można to zobaczyć w odpowiedź częstotliwościowa (wykres Bodego), gdzie moc wyjściowa wzrasta o około +20 dB na dekadę (6 dB na oktawę), aż osiągnie częstotliwość odcięcia.W tym momencie moc wyjściowa wynosi około 70,7% wkładu (-3 dB), oznaczający przejście od tłumienia do efektywnego przejścia sygnału.Przy wyższych częstotliwościach większość sygnału przechodzi z minimalną stratą.

Filtr wpływa również na fazę.Sygnał wyjściowy prowadzi do wejścia, z przesunięciem fazowym około +45° na częstotliwości odcięcia i zbliża się 0° przy wyższych częstotliwościach.Teoretycznie filtr może przepuszczać bardzo wysokie częstotliwości, ale w rzeczywistych obwodach wydajność jest ograniczona przez użyte komponenty.

Co to jest częstotliwość odcięcia i przesunięcie fazowe

Częstotliwość odcięcia określa punkt, w którym filtr górnoprzepustowy przechodzi od sygnałów tłumiących do sygnałów przechodzących.Przy tej częstotliwości moc wyjściowa stanowi około 70,7% sygnału wejściowego (-3 dB).W przypadku prostego filtra górnoprzepustowego RC oblicza się go przy użyciu standardowego wzoru RC.

Wzmocnienie filtra zależy od częstotliwości i można je wyrazić jako:

gdzie reaktancja pojemnościowa wynosi:

Wraz ze wzrostem częstotliwości Xc maleje, umożliwiając przedostanie się większej ilości sygnału na wyjście.

Filtr wprowadza również przesunięcie fazowe.W filtrze górnoprzepustowym sygnał wyjściowy poprzedza sygnał wejściowy.Przy częstotliwości odcięcia przesunięcie fazowe wynosi około +45°, a przy wyższych częstotliwościach stopniowo zbliża się do 0°.

Obliczanie filtra górnoprzepustowego krok po kroku

Aby obliczyć częstotliwość odcięcia filtra górnoprzepustowego, potrzebne są wartości rezystora i kondensatora.Na przykładR = 240 kΩ i C = 82 pF, częstotliwość odcięcia można znaleźć za pomocą:

Podstawienie wartości do wzoru daje wynik w przybliżeniu 8087 Hz, który można zaokrąglić do 8,09 kHz (czyli około 8 kHz).Oznacza to, że sygnały powyżej tej częstotliwości będą przepuszczane łatwiej, podczas gdy sygnały o niższej częstotliwości będą redukowane.

Zastosowania filtrów górnoprzepustowych

Systemy audio - Służy do eliminacji szumów lub szumów o niskiej częstotliwości, poprawiając klarowność dźwięku w głośnikach i wzmacniaczach.

Mikrofony - Pomaga zredukować dudnienie tła, szum wiatru i hałas związany z obsługą w systemach nagrywających.

Przetwarzanie sygnału - Usuwa zakłócenia o niskiej częstotliwości i czyści sygnały przed dalszym przetwarzaniem.

Systemy komunikacyjne - Filtruje niepożądane szumy o niskiej częstotliwości, aby poprawić jakość transmisji sygnału.

Obwody czujników - Stosowany w czujnikach do skupiania się na szybkich zmianach lub sygnałach o wysokiej częstotliwości, takich jak wibracje lub wykrywanie ruchu.

Obwody RF i elektroniczne - Blokuje komponenty prądu stałego, jednocześnie umożliwiając przepływ sygnałów prądu przemiennego, chroniąc wrażliwe komponenty.

Filtrowanie zasilania - Usuwa tętnienia o niskiej częstotliwości i stabilizuje ścieżki sygnałowe.

Sygnały biomedyczne - Filtruje dryf linii bazowej w sygnałach EKG lub EEG, aby podkreślić ważne zmiany.

Przetwarzanie obrazu - Poprawia krawędzie i drobne szczegóły, usuwając komponenty o niskiej częstotliwości.

Systemy oprzyrządowania - Poprawia dokładność pomiaru poprzez eliminację wolnych jonów sygnału v ariat.

Filtr górnoprzepustowy drugiego rzędu i dlaczego jest używany

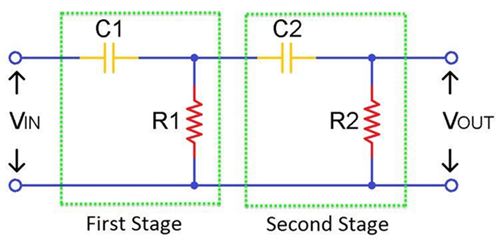

Rysunek 4. Pasywny filtr górnoprzepustowy drugiego rzędu

A Filtr górnoprzepustowy drugiego rzędu jest ulepszona wersja podstawowego filtra górnoprzepustowego, który zapewnia ostrzejszą i skuteczniejszą separację sygnałów o niskiej i wysokiej częstotliwości.Zwykle powstaje poprzez połączenie dwóch stopni filtra pierwszego rzędu, co zwiększa wydajność filtrowania.

W porównaniu z filtrem pierwszego rzędu, a konstrukcja drugiego rzędu ma bardziej stromy zjazd -40 dB na dekadę (12 dB na oktawę).Oznacza to, że znacznie szybciej redukuje niepożądane sygnały o niskiej częstotliwości, dzięki czemu jest bardziej odpowiedni do zastosowań wymagających czystszego sygnału wyjściowego.

Pasywny układ różniczkujący RC

Pasywny układ różniczkujący RC to prosty obwód filtra górnoprzepustowego, który wytwarza sygnał wyjściowy proporcjonalny do szybkości zmian sygnału wejściowego.Wykorzystuje jedynie rezystor i kondensator, dzięki czemu jest to konstrukcja podstawowa i tania.W przeciwieństwie do standardowych filtrów górnoprzepustowych używanych do filtrowania ogólnego, element różnicujący jest używany specjalnie do podkreślania szybkich zmian w sygnale, takich jak zbocza lub skoki.

Jak działa obwód różniczkujący RC

W różniczku RC kondensator jest połączony szeregowo z sygnałem wejściowym, a rezystor jest podłączony do masy, a moc wyjściowa jest przekazywana przez rezystor.Kiedy sygnał wejściowy zmienia się szybko, kondensator umożliwia przepływ krótkiego prądu, wytwarzając ostre napięcie na rezystorze.Jeżeli sygnał wejściowy jest stały lub zmienia się powoli, przepływa bardzo mały prąd, co skutkuje bardzo małą mocą wyjściową.

Dla prawidłowego różnicowania obwód zaprojektowano tak, aby stała czasowa (RC) była znacznie mniejsza od okresu sygnału.Warunek ten pozwala na dokładne podążanie sygnału wyjściowego za pochodną kształtu fali wejściowej:

Filtr górnoprzepustowy vs filtr dolnoprzepustowy

Wysokie podanie i filtry dolnoprzepustowe są podstawowe obwody służy do kontrolowania sposobu przesyłania sygnałów w oparciu o ich częstotliwość.Główna różnica polega na tym, jak traktują niskie i wysokie częstotliwości.

Filtr górnoprzepustowy umożliwia przepuszczanie sygnałów o wysokiej częstotliwości przy jednoczesnej redukcji sygnałów o niskiej częstotliwości.Natomiast filtr dolnoprzepustowy umożliwia przepuszczanie sygnałów o niskiej częstotliwości przy jednoczesnej redukcji sygnałów o wysokiej częstotliwości.Dzięki temu są one przydatne do różnych celów, w zależności od zastosowania.

Funkcja	Wysoka Filtr przejścia	Niski Filtr przejścia
Funkcja	Przechodzi wysoko częstotliwości	Przechodzi nisko częstotliwości
Bloki	Sygnały o niskiej częstotliwości	Wysoka częstotliwość sygnały
Zachowanie kondensatora	Blokuje niskie częstotliwości, przechodzi wysoko	Przepuszcza niskie częstotliwości, bloki wysokie
Wyjście na niskim poziomie Częstotliwość	Bardzo niski	Wysoka
Wyjście na poziomie wysokim Częstotliwość	Wysoka	Bardzo niski
Powszechne zastosowanie	Usuń szum, wykryj zmiany	Płynne sygnały, zmniejszyć hałas

Jak wybrać odpowiedni filtr górnoprzepustowy dla swojego obwodu

Określ zakres sygnału - Określ przydatne częstotliwości sygnału, które chcesz zachować, i szumy o niskiej częstotliwości, które chcesz usunąć.

Ustaw punkt odcięcia - Umieść punkt odcięcia tuż poniżej najniższego użytecznego sygnału, aby ważne sygnały przechodziły, a niepożądane były redukowane.

Wybierz kolejność filtrów:

Pierwsze zamówienie → prosty i odpowiedni do podstawowego filtrowania

Drugiego rzędu → lepsze dla silniejszego filtrowania i ostrzejszej separacji sygnałów

Zdecyduj pomiędzy pasywnym a aktywnym:

Filtr pasywny → proste, nie wymaga zasilania, ale może zmniejszyć siłę sygnału

Aktywny filtr → wykorzystuje wzmacniacz operacyjny, zapewnia wzmocnienie i lepszą kontrolę

Rozważ wartości komponentów - Wybierz odpowiednie wartości rezystorów i kondensatorów, aby dopasować je do docelowego zakresu częstotliwości.

Sprawdź rzeczywiste czynniki - Uwzględnij tolerancję komponentów, szum i poziom sygnału, aby zapewnić stabilną pracę.

Dopasuj aplikację - Wybierz filtr w zależności od miejsca, w którym będzie używany, np. systemów audio, czujników lub obwodów komunikacyjnych.

Jak jakość sygnału i przesunięcie fazowe wpływają na sygnał wyjściowy

Jakość sygnału w filtrze górnoprzepustowym ma bezpośredni wpływ sposób, w jaki obwód radzi sobie z różnymi częstotliwościami. Komponenty o niskiej częstotliwości, w tym niepożądane szumy, takie jak buczenie lub dryft, są redukowane, co pomaga uzyskać czystszy sygnał wyjściowy.W tym samym czasie sygnały o wysokiej częstotliwości przejść efektywniej przy minimalnych stratach.Jednakże w pobliżu obszaru odcięcia amplituda sygnału jest częściowo zmniejszona, co może nieznacznie osłabić sygnał wyjściowy, jeśli filtr nie jest odpowiednio zaprojektowany.

Wraz ze zmianami w amplituda, filtr górnoprzepustowy wprowadza również przesunięcie fazowe, co oznacza, że sygnał wyjściowy nie pojawia się dokładnie w tym samym czasie co sygnał wejściowy.Sygnał wyjściowy zazwyczaj poprzedza sygnał wejściowy, przy czym różnica faz jest większa przy niskich częstotliwościach i stopniowo maleje wraz ze wzrostem częstotliwości.Przy wyższych częstotliwościach sygnał wyjściowy staje się bardziej wyrównany z sygnałem wejściowym.Efekty te są wymagane w rzeczywistych zastosowaniach, podobnie jak w obu przypadkach jakość i synchronizacja sygnału może mieć wpływ na wydajność systemów audio, obwodów komunikacyjnych i systemów pomiarowych.

Jak naprawić szum lub utratę sygnału w obwodach górnoprzepustowych

Sprawdź ustawienie odcięcia - Jeśli wartość odcięcia jest zbyt wysoka, użyteczny sygnał ulega osłabieniu.Obniż go, aby żądane częstotliwości przechodziły wyraźnie.

Używaj prawidłowych wartości komponentów i części wysokiej jakości - Wybierz dokładne wartości rezystorów i kondensatorów oraz użyj stabilnych komponentów o niskiej tolerancji (np. kondensatorów foliowych), aby zredukować jony i szumy v ariat.

Popraw uziemienie i układ - Utrzymuj krótkie i czyste ścieżki uziemienia, unikaj pętli uziemienia i umieszczaj komponenty blisko siebie, aby zmniejszyć zakłócenia.

Minimalizuj skutki pasożytnicze - Długie przewody i kiepski układ PCB zwiększają niepożądany opór i pojemność.Używaj krótkich tras i prawidłowego wyznaczania trasy.

Dodaj buforowanie (w razie potrzeby) - Użyj bufora lub stopnia wzmacniacza operacyjnego, aby zapobiec ładowaniu, zwłaszcza gdy następny stopień pobiera prąd i osłabia sygnał.

Osłona przed hałasem zewnętrznym - Używaj ekranowania, skręconych przewodów lub odpowiedniej obudowy, aby zmniejszyć zakłócenia elektromagnetyczne (EMI).

Sprawdź źródło sygnału i impedancję obciążenia - Niedopasowanie może spowodować utratę sygnału.Upewnij się, że źródło i obciążenie są zgodne z konstrukcją filtra.

Stosuj odpowiednie filtrowanie zasilania (dla filtrów aktywnych) - Szum w zasilaczu może wpływać na moc wyjściową.Dodaj kondensatory odsprzęgające, jeśli używasz wzmacniaczy operacyjnych.

Wniosek

Filtry górnoprzepustowe odgrywają dużą rolę w poprawie jakości sygnału poprzez redukcję niepożądanych składowych o niskiej częstotliwości i umożliwienie przejścia użytecznych sygnałów.Od podstawowych obwodów RC po bardziej zaawansowane konstrukcje drugiego rzędu i wyróżniki, filtry te są szeroko stosowane w wielu systemach elektronicznych.Rozumiejąc, jak działają, jak wybrać odpowiedni projekt i jak rozwiązać typowe problemy, możesz skutecznie zastosować filtry górnoprzepustowe w swoich obwodach i osiągnąć lepszą wydajność w swoich aplikacjach.
