Jak histereza wpływa na wydajność, stabilność i wydajność obwodu
2026-05-14 86

Histereza to ważne pojęcie w elektronice, które wyjaśnia, dlaczego niektóre systemy reagują inaczej w zależności od ich poprzedniego stanu.Zamiast natychmiastowo reagować na każdą małą zmianę sygnału wejściowego, systemy histeretyczne wykorzystują efekt pamięci, który pomaga poprawić stabilność i ograniczyć niepożądane przełączanie.To zachowanie jest szeroko stosowane w komparatorach, wyzwalaczach Schmitta, systemach magnetycznych i elektronice mocy w celu zapewnienia bardziej niezawodnego działania obwodów.Zrozumienie działania histerezy pomaga wyjaśnić jej wpływ na wydajność, wydajność i praktyczny projekt elektroniki.

Katalog

Co to jest histereza w obwodach elektronicznych?

Histereza w obwodach elektronicznych odnosi się do stanu, w którym moc wyjściowa systemu zależy nie tylko od bieżących warunków wejściowych, ale także od poprzednich stanów pracy.Zamiast stosować pojedynczy próg przełączania, systemy histeretyczne zazwyczaj działają z oddzielnymi punktami aktywacji i dezaktywacji.Różnica pomiędzy tymi progami tworzy okno histerezy.

W praktycznej elektronice histereza powoduje efekt pamięci.Gdy urządzenie zmieni stan, nie nastąpi natychmiastowa zmiana stanu, jeśli warunki wejściowe zmienią się nieznacznie w przeciwnym kierunku.Takie zachowanie pozwala systemom zachować bardziej przewidywalne działanie w zmieniających się warunkach.

Histereza jest szeroko stosowana w:

• Obwody komparacyjne

• Wyzwalacze Schmitta

• Energoelektronika

• Magnetyczne systemy przechowywania

• Przemysłowe systemy sterowania

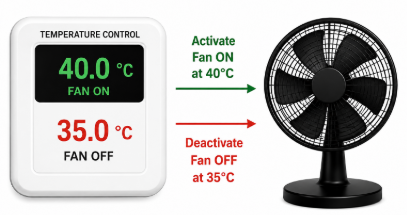

Rysunek 2. Wentylator sterowany temperaturą z oddzielnymi progami WŁ. i WYŁ. zapewniający stabilną pracę

Na przykład, wentylator chłodzący może włączyć się o godz 40°C ale pozostań aktywny, dopóki temperatura nie spadnie poniżej 35°C.Używanie różnych WŁ i progi WYŁ zapobiega szybkim cyklom, gdy warunki pracy zmieniają się w pobliżu wartości zadanej.

Bez histerezy systemy działające w pobliżu poziomów progowych mogą reagować w sposób ciągły na jony o małym sygnale v ariat.Takie zachowanie może powodować drgania przekaźnika, fałszywe wyzwalanie, niestabilną pracę i nadmierną aktywność przełączania.

Ze względu na zdolność do wspierania stabilnego podejmowania decyzji w zmiennych warunkach, histereza pozostaje ważną zasadą w nowoczesnym projektowaniu elektroniki

Jak histereza działa w systemach rzeczywistych

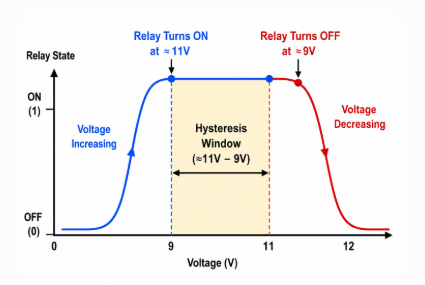

Rysunek 3. Zachowanie przy przełączaniu przekaźnika przedstawiające oddzielne progi WŁĄCZENIA i WYŁĄCZENIA z oknem histerezy

Jeden z najprostszych przykładów histerezy pojawia się w działaniu przekaźnika.

Wyobraź sobie A Przekaźnik 12V podłączony do zmiennego źródła zasilania.

Zachowanie przy przełączaniu przekaźnika

• Napięcie stopniowo wzrasta od 0 V

• Przekaźnik aktywuje się przy napięciu około 11 V

• Napięcie powoli maleje

• Przekaźnik pozostaje aktywny

• Przekaźnik ostatecznie wyłącza się przy 9V

Różnica między napięciem aktywacji i dezaktywacji nazywa się okno histerezy.

Przekaźnik tymczasowo zachowuje swój poprzedni stan, zamiast natychmiast reagować na niewielkie zmiany napięcia.Ta sama zasada pojawia się w systemach narażonych na zakłócenia elektryczne, tętnienia napięcia, zakłócenia elektromagnetyczne (EMI) i wahania termiczne.Zakłócenia te mogą wprowadzać małe jony v ariat do sygnałów i warunków pracy, sprawiając, że stabilne zachowanie progu będzie trudniejsze do utrzymania bez histerezy.

Histereza stabilizuje decyzje progowe w zmiennych warunkach i ogranicza nadmierne zdarzenia przełączania, które mogą skrócić żywotność komponentów.Właśnie dlatego histereza jest celowo włączana do wielu nowoczesnych systemów elektronicznych.

Podstawowe zasady i przyczyny histerezy

Cechą charakterystyczną histerezy jest zachowanie pamięci.System histeretyczny reaguje zarówno w zależności od bieżących warunków, jak i wcześniejszych stanów roboczych.W rezultacie zwiększenie i zmniejszenie wkładu mają różne ścieżki reakcji.

To tworzy charakterystykę pętla histerezy.

Histereza zależna od szybkości i niezależna od szybkości

Funkcja	Niezależne od stawki	Zależne od stawki
Odpowiedź	W większości bez zmian	Różni się w zależności od prędkości
Czułość	Niski	Wysoka
Typowe zastosowania	Magnesy trwałe	Energoelektronika
Zastosowanie inżynieryjne	Retencja magnetyczna	Analiza przełączania dynamicznego

Główne przyczyny histerezy

• Wyrównanie domeny magnetycznej

W materiałach magnetycznych mikroskopijne domeny magnetyczne mogą pozostać częściowo wyrównane nawet po usunięciu zewnętrznego pola magnetycznego.To resztkowe wyrównanie tworzy efekt pamięci, który przyczynia się do zachowania histerezy magnetycznej.

• Wychwytywanie ładunków

W urządzeniach półprzewodnikowych uwięzione ładunki elektryczne mogą opóźniać reakcje przełączania i powodować, że zachowanie urządzenia będzie częściowo zależne od poprzednich stanów elektrycznych.Efekt ten jest powszechnie obserwowany w technologiach pamięci i systemach opartych na tranzystorach.

• Efekty mechaniczne i termiczne

Ruch mechaniczny i temperatura Jony ariat mogą powodować opóźnione reakcje pomiędzy zachowaniem wejścia i wyjścia.Efekty te są często obserwowane w przekaźnikach, czujnikach i systemach z regulacją temperatury, gdzie zmiany fizyczne wpływają na wydajność systemu.

• Pozytywne opinie

Wiele obwodów elektronicznych celowo generuje histerezę poprzez sieci sprzężenia zwrotnego.Pozytywne sprzężenie zwrotne przesuwa progi przełączania i pomaga stworzyć bardziej kontrolowane zachowanie.Podejście to jest szeroko stosowane w komparatorach, wyzwalaczach Schmitta i obwodach wzmacniaczy operacyjnych w celu poprawy stabilności sygnału w zmieniających się warunkach.

Zrozumienie pętli histerezy magnetycznej

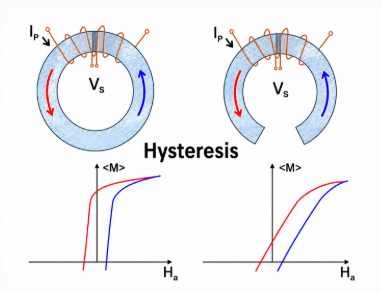

Rysunek 4. Pętla histerezy magnetycznej przedstawiająca różne ścieżki namagnesowania podczas zmiany pola magnetycznego

Materiały magnetyczne stanowią jeden z najwyraźniejszych przykładów zachowania histerezy.Histereza magnetyczna występuje, gdy materiały zachowują namagnesowanie po usunięciu zewnętrznego pola magnetycznego.

Materiały ferromagnetyczne takie jak żelazo, nikiel, kobalt i stal krzemowa w naturalny sposób wykazują ten efekt, ponieważ wewnętrzne domeny magnetyczne mogą pozostać częściowo wyrównane nawet po zmianie warunków pola.

Zrozumienie pętli histerezy

Pętla histerezy opisuje zależność pomiędzy:

• Natężenie pola magnetycznego (H)

• Gęstość strumienia magnetycznego (B)

B = f(H)

Rosnące i malejące pole magnetyczne podąża różnymi ścieżkami, tworząc zamkniętą pętlę, która ilustruje zachowanie pamięci magnetycznej.Szersza pętla histerezy ogólnie wskazuje na większe straty energii, zwiększone wytwarzanie ciepła i zmniejszoną ogólną wydajność.

Krzywe histerezy są dokładnie badane podczas projektowania transformatorów, silników i systemów zasilania, ponieważ nadmierne straty mogą powodować długotrwałe naprężenia termiczne.

W praktycznych zasilaczach impulsowych często preferowane są materiały ferrytowe, ponieważ straty w stali krzemowej znacznie rosną w przypadku pracy z wysoką częstotliwością.

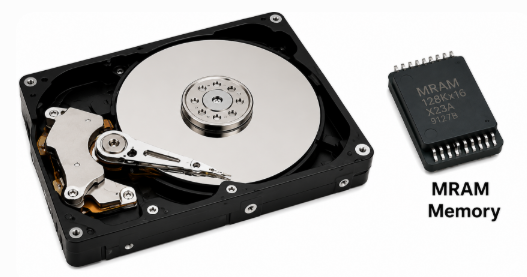

Rysunek 5. Magnetyczne urządzenia magazynujące wykorzystujące histerezę do przechowywania danych

Histereza magnetyczna w przechowywaniu danych

Dyski twarde i technologie pamięci magnetycznych opierają się na histerezie.Ponieważ materiały magnetyczne zachowują namagnesowanie po odłączeniu zasilania, informacje pozostają przechowywane bez ciągłego zasilania elektrycznego.

Typowe zastosowania obejmują dyski twarde, systemy taśm magnetycznych i technologię magnetorezystancyjnej pamięci o dostępie swobodnym (MRAM), z których wszystkie opierają się na histerezie magnetycznej do przechowywania danych i możliwości przechowywania nieulotnego.

Materiały rdzenia magnetycznego i porównanie wydajności

Wybór materiału rdzenia ma bezpośredni wpływ na straty histerezy, wydajność, wytwarzanie ciepła i długoterminową wydajność transformatorów i systemów przełączających.Różne materiały różnie reagują na pola magnetyczne ze względu na jony v ariat w strukturze atomowej, koercję, przepuszczalność i właściwości zatrzymywania magnetycznego.Różnice te stają się szczególnie ważne w przypadku transformatorów, cewek indukcyjnych, zasilaczy impulsowych, silników elektrycznych i systemów zasilania wysokiej częstotliwości.

Porównanie typowych materiałów na rdzeń magnetyczny

Materiał	Częstotliwość	Względny Utrata rdzenia	Względny Koszt	Typowe Aplikacje
Stal krzemowa	50–60 Hz	Umiarkowane	Niski	Transformatory użytkowe, silniki
Ferryt	kHz – MHz	Niski	Średni	SMPS, obwody RF, EMI tłumienie
Metal amorficzny	50–400 Hz	Bardzo niski	Wysoka	Energooszczędne transformatory

Chociaż wszystkie materiały obsługują działanie magnetyczne, ich działanie może się znacznie różnić w warunkach praktycznych.Wybór materiału często zależy od wymagań operacyjnych, a nie tylko od wydajności teoretycznej.

Na przykład, transformatory użytkowe często wykorzystują stal krzemową ze względu na jej opłacalność i długoterminową niezawodność.W zasilaczach wysokiej częstotliwości powszechnie stosuje się ferryt, ponieważ jego wysoka rezystancja elektryczna zmniejsza straty spowodowane prądami wirowymi.Energooszczędne transformatory coraz częściej wykorzystują materiały amorficzne, ponieważ mniejsze straty mogą poprawić długoterminową wydajność.Zrozumienie tych kompromisów pomaga zrównoważyć zachowanie termiczne, cele w zakresie wydajności i wymagania operacyjne.

Miękkie a twarde materiały magnetyczne

Materiały magnetyczne dzieli się ogólnie na kategorie miękkie i twarde w zależności od tego, jak łatwo ulegają namagnesowaniu i rozmagnesowaniu.

Własność	Miękkie Materiały magnetyczne	Ciężko Materiały magnetyczne
Przymus	Niski	Wysoka
Utrata histerezy	Niższy	Wyżej
Główne zastosowanie	Transformatory	Magnesy trwałe
Przechowywanie danych	Niski	Wysoka

Miękkie materiały magnetyczne mogą szybko zmieniać stany magnetyczne przy stosunkowo niskim poborze energii.Są preferowane w transformatorach i cewkach indukcyjnych, w których występuje powtarzający się cykl magnetyczny.

Twarde materiały magnetyczne są odporne na rozmagnesowanie i zachowują właściwości magnetyczne przez dłuższy czas.Materiały te są powszechnie stosowane w magnesach trwałych i magnetycznych systemach magazynowania.

Praktyczne rozważania dotyczące wyboru

Wybór materiału rdzenia magnetycznego to coś więcej niż tylko wybór opcji o najniższej stracie histerezy.Wybór materiału zależy również od względów praktycznych, takich jak częstotliwość robocza, warunki termiczne, docelowa wydajność, ograniczenia wymiarowe, wymagania dotyczące mocy i całkowity koszt.Czynniki te łącznie wpływają na wydajność, niezawodność i przydatność do określonych zastosowań.

Na przykład, zasilacz impulsowy wysokiej częstotliwości zazwyczaj korzysta z rdzeni ferrytowych ze względu na mniejsze straty podczas szybkiego przełączania.Tymczasem transformatory użytkowe pracujące na standardowych częstotliwościach sieci mogą w dalszym ciągu wykorzystywać stal krzemową ze względu na opłacalność i sprawdzoną niezawodność.

Wybór materiału wpływa bezpośrednio na długoterminową wydajność, zachowanie termiczne i ogólną wydajność systemu.Zrozumienie tych kompromisów pozwala wybrać materiały magnetyczne, które lepiej odpowiadają wymaganiom aplikacji.

Histereza w urządzeniach półprzewodnikowych

Rysunek 6. Urządzenia SCR i TRIAC używane w aplikacjach przełączających

Tyrystory to półprzewodnikowe urządzenia przełączające przeznaczone do zastosowań wysokonapięciowych i wysokoprądowych.W przeciwieństwie do konwencjonalnych tranzystorów, które w sposób ciągły reagują na sygnały sterujące, w tyrystorach zastosowano mechanizm zatrzaskowy, który pozwala urządzeniu zachować przewodnictwo po aktywacji.

To zachowanie operacyjne tworzy charakterystykę pamięci, ponieważ wyjście urządzenia zależy częściowo od jego poprzedniego stanu.Po uruchomieniu przewodzenie trwa do momentu, gdy warunki pracy spadną poniżej określonych limitów elektrycznych.

Jak działa zachowanie zatrzaskowe

Urządzenia takie jak Prostowniki sterowane krzemem (SCR) i TRIAC polegają na blokowaniu i utrzymywaniu bieżących charakterystyk.

Po otrzymaniu impulsu bramki urządzenie przechodzi w stan przewodzenia i kontynuuje pracę nawet po usunięciu sygnału bramki.Przewodzenie zatrzymuje się dopiero, gdy prąd spadnie poniżej progu prądu podtrzymania.

Ponieważ aktywacja i dezaktywacja zachodzą w różnych warunkach elektrycznych, tyrystory zachowują się podobnie do histerezy.

Kluczowe parametry wpływające na wydajność

• Prąd zatrzaskowy: Minimalny prąd wymagany natychmiast po wyzwoleniu.

• Prąd podtrzymujący: Minimalny prąd potrzebny do utrzymania przewodzenia.

• Prąd wyzwalania bramki: Prąd wymagany do aktywacji urządzenia.

• Napięcie blokujące: Maksymalne napięcie w stanie wyłączenia.

Przykładowy scenariusz wyboru urządzenia

Zastosowanie	Sugerowane Urządzenie	Powód
Kontroler prędkości wentylatora	TRIAK BT136	Dwukierunkowe przełączanie prądu przemiennego możliwości
Sterowanie silnikiem przemysłowym	TYN612 SCR	Wyższe napięcie i prąd zdolność obsługi
Obwody edukacyjne	TIC106 SCR	Prosta obsługa przy niskim poborze mocy i dostępność

Proces wyboru często zależy od tego, jak urządzenie współdziała ze środowiskiem operacyjnym.

Na przykład, domowy regulator prędkości wentylatora lub ściemniacz światła powszechnie wykorzystuje TRIAK BT136 ponieważ jego dwukierunkowa możliwość przełączania upraszcza sterowanie AC.Ponieważ prąd przemienny płynie w obu kierunkach, TRIAC może przewodzić podczas obu połówek cyklu prądu przemiennego bez konieczności stosowania dodatkowych elementów przełączających.Ta cecha zmniejsza złożoność obwodów i sprawia, że ​​​​implementacja jest bardziej praktyczna w kompaktowej elektronice użytkowej.

Zamiast tego przemysłowe systemy sterowania silnikami mogą faworyzować TYN612 SCR, który został zaprojektowany do obsługi wyższych warunków zasilania i bardziej wymagających środowisk operacyjnych.Zastosowania obejmujące większe obciążenia prądowe i wymagania dotyczące regulacji mocy często korzystają z silniejszych możliwości przełączania i zwiększonej wytrzymałości.

Do projektów edukacyjnych i zastosowań w sterowaniu małą mocą, TIC106 SCR pozostaje praktyczną opcją ze względu na proste działanie i dostępność do eksperymentów.Jest często używany we wstępnych obwodach przełączających, gdzie ważna jest łatwość zrozumienia i wdrożenia.

To podejście oparte na zastosowaniach pokazuje, że wybór urządzenia zależy nie tylko od specyfikacji elektrycznych, ale także od wymagań systemowych, warunków pracy i praktycznych względów projektowych.

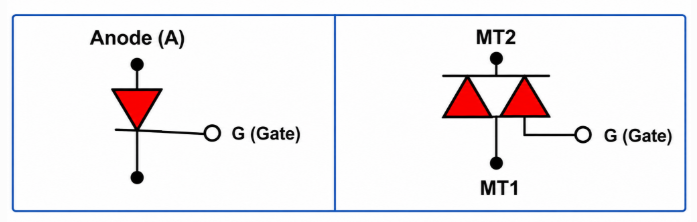

Rysunek 7. Symbole SCR i TRIAC przedstawiające różne struktury przełączające

SCR kontra TRIAK

Funkcja	SCR	TRIAK
Aktualny kierunek	Jeden kierunek	Dwa kierunki
Przełączanie AC	Ograniczona	Znakomicie
Aplikacje DC	Powszechne	Mniej powszechne
Kontrola mocy	Wysoka	Umiarkowane
Typowe zastosowanie	Systemy przemysłowe	Komercyjny urządzenia elektroniczne

Histereza w obwodach komparatora i wyzwalacza Schmitta

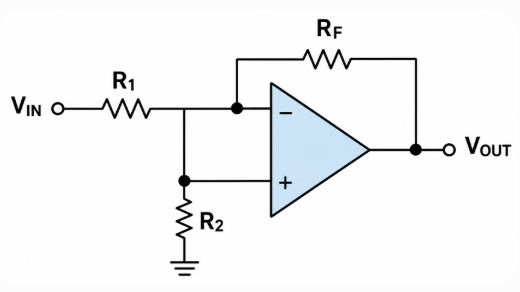

Rysunek 8. Obwód komparatora wykorzystujący dodatnie sprzężenie zwrotne dla histerezy

Obwody komparatorów stanowią jedno z najczęstszych praktycznych zastosowań histerezy w elektronice.Ich celem jest porównanie sygnału wejściowego z napięciem odniesienia i wygenerowanie sygnału wyjściowego zgodnie z wynikiem porównania.

Rzeczywiste systemy często działają w środowiskach zawierających szumy elektryczne, tętnienia i wahania sygnału.W tych warunkach małe jony v ariat w pobliżu poziomów progowych mogą wpływać na spójność sygnału wyjściowego.

Histereza poprawia zachowanie progów, tworząc oddzielne poziomy przełączania, umożliwiając obwodom komparatora bardziej niezawodną pracę w zmieniających się warunkach sygnału.

Porównanie wydajności komparatora

Parametr	Bez Histereza	Z Histereza
Fałszywe wyzwalanie	Częste	Minimalne
Stabilność przełączania	Biedny w pobliżu progu	Stabilny
Rozmowa przekaźnikowa	Powszechne	Rzadkie
Czułość na hałas	Wysoka	Zredukowany
Niezawodność wyjściowa	Umiarkowane	Ulepszone

Porównanie pokazuje, dlaczego histereza jest powszechnie stosowana w interfejsach czujników, systemach wbudowanych i zastosowaniach sterowania przemysłowego.

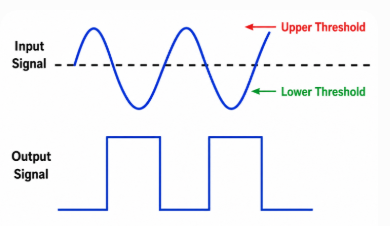

Rysunek 9. Działanie wyzwalacza Schmitta przy użyciu górnych i dolnych progów

Zrozumienie działania wyzwalacza Schmitta

Wyzwalacz Schmitta celowo wykorzystuje dodatnie sprzężenie zwrotne do wytworzenia histerezy, więc nie przełącza się przy jednym napięciu progowym.Zamiast tego wykorzystuje dwa różne punkty przełączania: górne napięcie progowe i dolne napięcie progowe.Dzięki temu przejścia sygnału są czystsze i bardziej stabilne.W praktycznych systemach wbudowanych wyzwalacze Schmitta są często dodawane do interfejsów czujników i wejść przełączników mechanicznych, ponieważ niewielkie wahania sygnału, szumy lub odbicia styków mogą w przeciwnym razie spowodować wiele niezamierzonych przejść na wyjściu.

Histereza we wzmacniaczach operacyjnych i elektronice mocy

Wzmacniacze operacyjne są szeroko stosowane w systemach czujnikowych, przetwarzaniu sygnałów i analogowych obwodach sterujących ze względu na ich czułość i zdolność wzmacniania.Gdy sygnały wejściowe zmieniają się powoli lub działają w pobliżu warunków progowych, niewielkie wahania mogą wpływać na spójność przełączania i powodować niestabilne zachowanie wyjścia.

Aby poprawić wydajność, obwody wzmacniacza operacyjnego często wprowadzają histerezę poprzez sieci z dodatnim sprzężeniem zwrotnym.Podejście to tworzy oddzielne progi aktywacji i dezaktywacji, dzięki czemu zachowanie przełączania pozostaje bardziej kontrolowane w zmieniających się warunkach wejściowych.

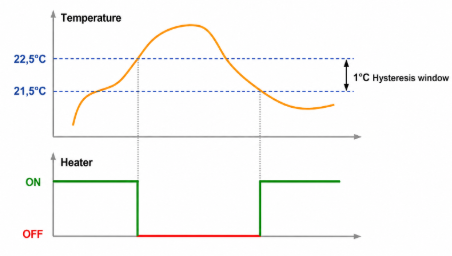

Praktyczny przykład histerezy pojawia się w inteligentne systemy klimatyzacji.

Rozważmy system o docelowej temperaturze pokojowej wynoszącej 26°C.Bez okna histerezy niewielkie wahania temperatury wokół wartości zadanej mogą wielokrotnie powodować załączenie sprężarki.

Przykładowe warunki pracy obejmują aktywację chłodzenia o godz 28°C i wyłączenie chłodzenia o godz 24°C.

To 4°C separacja tworzy okno histerezy, które zmniejsza niepotrzebne czynności przełączania i umożliwia systemowi działanie w szerszym zakresie temperatur przed zmianą stanu.

Porównawcze zachowanie systemu

Kontrola Metoda	Sprężarka Cykle na godzinę	Efekt
Bez histerezy	Wysoka	Zwiększone zużycie sprężarki i niestabilna praca
Z oknem histerezy 4°C	Niższy	Poprawiona wydajność i zmniejszona czynność przełączania

Powyższe wartości przedstawiają porównawcze zachowanie podczas pracy, a nie stałe pomiary, ponieważ częstotliwość przełączania różni się w zależności od wielkości pomieszczenia, warunków termicznych, jakości izolacji i czynników środowiskowych.

Mimo to porównanie pokazuje ważną zasadę projektowania.Systemy z wąskimi zakresami histerezy lub ich brakiem mogą wielokrotnie przełączać warunki bliskie wartości progowych, zwiększając obciążenie elektryczne i skracając długoterminową żywotność komponentów.Szersze okna operacyjne zazwyczaj zmniejszają częstotliwość cykli i poprawiają spójność działania.

W praktycznych systemach zmniejszona aktywność przełączania może poprawić efektywność energetyczną, zmniejszyć naprężenia termiczne i wydłużyć żywotność sprężarki.Podobne metody kontroli są szeroko stosowane w systemach środowiskowych, przemysłowej regulacji temperatury i elektronice użytkowej, gdzie ważne jest stabilne zachowanie progowe.

Ten przykład pokazuje, jak histereza wpływa nie tylko na zachowanie obwodu, ale także na wydajność systemu w świecie rzeczywistym i długoterminową niezawodność.

Pomiar i charakterystyka histerezy

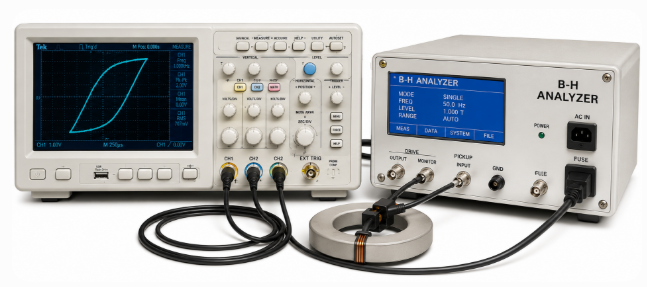

Rysunek 10. Oscyloskop i analizator B-H do pomiaru histerezy

Pomiar histerezy pomaga ocenić, jak komponenty zachowują się w zmieniających się warunkach pracy.Zamiast po prostu sprawdzać, czy istnieje histereza, pomiary określają również, jak silnie wpływa ona na zachowanie przełączania, wydajność i wydajność długoterminową.

W zależności od analizowanego systemu stosowane są różne narzędzia:

• Oscyloskopy – wizualizacja progów przełączania i zachowania sygnału w obwodach, takich jak komparatory i wyzwalacze Schmitta.

• Analizatory krzywych B-H – oceniają materiały magnetyczne poprzez pomiar koercji, retencji i strat histerezy.

• Systemy charakteryzacji magnetycznej – badanie zachowania magnetycznego w badaniach i technologiach przechowywania.

• Zautomatyzowane systemy testowe – poprawiają powtarzalność i testowanie komponentów na dużą skalę.

Typowe pomiary obejmują:

• Koercja – siła pola magnetycznego wymagana do usunięcia namagnesowania resztkowego

• Retencja – namagnesowanie pozostałe po usunięciu pola

• Zakres histerezy – separacja pomiędzy progami przełączania

• Progi przełączania – wartości wyzwalające zmiany stanu

Wyniki pomiarów mają bezpośredni wpływ na wybór materiału i projekt systemu.Nadmierne straty histerezy mogą zwiększyć wytwarzanie ciepła, natomiast źle dobrane progi mogą zmniejszyć spójność pracy.

Optymalizacja histerezy w projektowaniu elektroniki

Histereza a systemy niehisteretyczne

Funkcja	Histereza	Niehisteretyczny
Hałas Odporność	Wysoka	Niski
Stabilność	Lepiej	Mniej stabilny
Przełączanie Częstotliwość	Niższy	Wyżej
Czułość	Niższy	Wyżej
Fałsz Wyzwalanie	Zredukowany	Częściej
Długoterminowe Niezawodność	Lepiej	Zredukowany

Porównanie to ilustruje, dlaczego histereza jest celowo wprowadzana do wielu praktycznych systemów.

Na zachowanie histerezy wpływa kilka czynników, w tym szum elektryczny, temperatura robocza, obciążenie v jonów ariat, prędkość przełączania, warunki termiczne i wymagania dotyczące reakcji.Idealna równowaga projektu zależy od konkretnego zastosowania i środowiska operacyjnego.

Wyzwania i przyszłe kierunki badań

Chociaż histereza poprawia zachowanie systemu, może również stwarzać wyzwania projektowe, gdy urządzenia stają się mniejsze i działają z większymi prędkościami.

Obecne wyzwania związane z histerezą obejmują straty energii w układach magnetycznych, wytwarzanie ciepła, skutki starzenia się materiałów, złożoność modelowania i zwiększone straty przy wysokich częstotliwościach roboczych.Ograniczenia te mogą mieć wpływ na ogólną wydajność, niezawodność i długoterminową wydajność systemu.

Trwające badania nadal dotyczą niskostratnych materiałów magnetycznych, technik optymalizacji wspomaganych sztuczną inteligencją, technologii pamięci spintronicznej, metod adaptacyjnej kontroli histerezy i zaawansowanych systemów półprzewodnikowych.Zmiany te mają na celu poprawę wydajności, zmniejszenie strat i wspieranie bardziej inteligentnego zachowania systemu.

Przyszłe systemy elektroniczne mogą w coraz większym stopniu przyjmować techniki adaptacyjnej histerezy, które automatycznie dostosowują zachowanie operacyjne do zmieniających się warunków.W miarę ciągłego zwiększania szybkości i złożoności urządzeń, wydajna kontrola histerezy pozostanie ważnym czynnikiem przy projektowaniu systemów elektronicznych.

Wniosek

Histereza pomaga systemom elektronicznym działać bardziej niezawodnie, poprawiając stabilność i redukując niepożądane zachowania przełączania.Jest szeroko stosowany w materiałach magnetycznych, urządzeniach półprzewodnikowych, systemach sterowania i energoelektronice, gdzie warunki pracy stale się zmieniają.Chociaż w niektórych zastosowaniach może to powodować straty energii, odpowiednia konstrukcja histerezy może poprawić wydajność i długoterminową wydajność.Zrozumienie histerezy pozwala na podejmowanie lepszych decyzji przy projektowaniu obwodów i optymalizacji systemu.
