Podstawy diod SMD: zrozumienie typów, kodów, wydajności cieplnej i testowania
2026-05-13 69

Diody SMD to małe elementy półprzewodnikowe kontrolujące kierunek prądu elektrycznego w nowoczesnych obwodach elektronicznych.Są szeroko stosowane w urządzeniach takich jak smartfony, szybkie ładowarki, systemy samochodowe i sprzęt komunikacyjny, ponieważ obsługują kompaktowe układy PCB i wydajną, szybką pracę.Różne typy diod SMD pełnią ważne funkcje, w tym konwersję mocy, regulację napięcia, ochronę przed przepięciami i przełączanie sygnałów.Zrozumienie ich zachowania elektrycznego, wydajności cieplnej i konstrukcji opakowania jest ważne dla budowania niezawodnych i wydajnych systemów elektronicznych.

Katalog

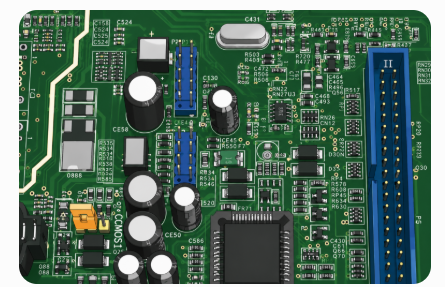

Czym są diody do montażu powierzchniowego (SMD)?

Urządzenie do montażu powierzchniowego (SMD) diody to kompaktowe elementy półprzewodnikowe stosowane do sterowania kierunkiem prądu elektrycznego w nowoczesnych obwodach elektronicznych.W przeciwieństwie do tradycyjnych diod przewlekanych, które wykorzystują przewody włożone do płytek drukowanych (PCB), diody SMD są montowane bezpośrednio na PCB powierzchni za pomocą Technologia montażu powierzchniowego (SMT).

W swej istocie diody SMD zachowują się jak jednokierunkowe zawory elektryczne.Umożliwiają przepływ prądu w jednym kierunku, blokując jednocześnie prąd wsteczny, który mógłby uszkodzić wrażliwe elementy elektroniczne.

Diody SMD działają poprzez: Półprzewodnik złącza PN struktura kontrolująca przewodzenie prądu elektrycznego podczas do przodu i odwrotne nastawienie warunki.W zależności od typu diody mogą wykonywać kilka ważnych funkcji obwodu, w tym prostowanie prądu przemiennego na prąd stały, regulację napięcia, ochronę przed odwrotną polaryzacją, tłumienie wyładowań elektrostatycznych (ESD), szybkie przełączanie sygnałów i dostrajanie częstotliwości RF.

Ponieważ diody SMD wykorzystują kompaktowe obudowy bezołowiowe i krótsze ścieżki elektryczne, pomagają poprawić wydajność przełączania, integralność sygnału i wydajność elektryczną w nowoczesnych projektach PCB.

Jak diody SMD kontrolują przepływ prądu w obwodach elektronicznych

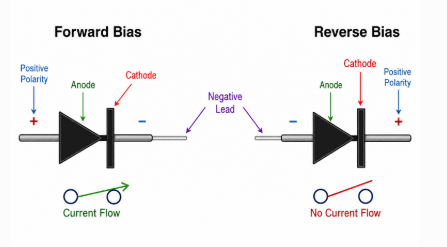

Rysunek 2. Działanie polaryzacji w przód i w tył diody pokazujące zachowanie przepływu prądu

Diody SMD kontrolują prąd, umożliwiając przewodzenie elektryczne podczas polaryzacji w kierunku przewodzenia i blokując prąd podczas pracy w trybie polaryzacji zaporowej.

Terminal	Funkcja
Anoda	Dodatni wpis prądu
Katoda	Bieżąca strona wyjścia/blokowania

Podczas nastawienie do przodu, prąd płynie od anody do katody.Podczas odwrotne nastawienie, obszar zubożenia wewnątrz złącza PN rozszerza się i blokuje przepływ prądu.

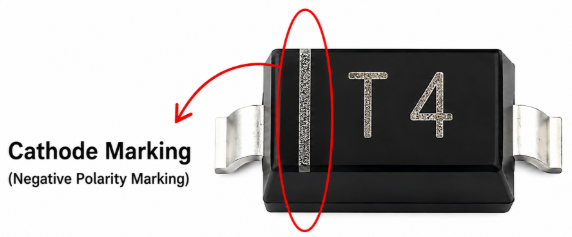

Strona katody jest zwykle identyfikowana przez a oznakowanie paskowe, oznaczenie kropki, drukowana opaskalub Wskaźnik sitodruku PCB.

Instalacja z prawidłową polaryzacją jest ważna, ponieważ niewłaściwa orientacja diody może spowodować zwarcia, przegrzanie komponentów, uszkodzenie prądu wstecznego, awarię ścieżki PCB i ogólną niestabilność zasilania.

w dioda samochodowa systemach oświetleniowych, nieprawidłowo zainstalowane diody prostownicze mogą spowodować, że odwrotne napięcie akumulatora dotrze do wrażliwych układów scalonych sterownika, dlatego też powszechnie dodaje się diody Schottky’ego zabezpieczające przed odwrotną sytuacją, aby zapobiec katastrofalne uszkodzenie ECU podczas uruchamiania awaryjnego lub wymiany akumulatora.

Dlaczego diody SMD są preferowane w nowoczesnej elektronice

Diody SMD są powszechnie preferowane w nowoczesnej elektronice, ponieważ obsługują kompaktowe układy PCB, zautomatyzowana produkcja SMT, lekkie konstrukcje urządzeńi niezawodne zespół obwodów o dużej gęstości .Ich mniejsza struktura opakowania również pomaga ulepszyć integralność sygnału i wspiera efektywne działanie w systemach elektronicznych o ograniczonej przestrzeni.

Zasadniczo diody SMD pomagają w tworzeniu mniejszych i bardziej wydajnych produktów elektronicznych bez utraty wydajności elektrycznej.Ponieważ nowoczesne urządzenia stale się kurczą, a jednocześnie wymagają większych prędkości przetwarzania i wyższej wydajności energetycznej, kompaktowe elementy półprzewodnikowe stają się coraz ważniejsze w projektowaniu płytek PCB.

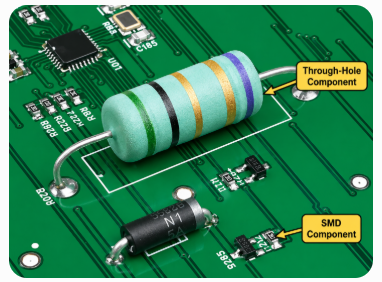

W przeciwieństwie do tradycyjnych elementów przewlekanych, diody SMD montowane są bezpośrednio na powierzchni PCB, co pozwala producentom zautomatyzować montaż za pomocą szybkie maszyny pick-and-place.To znacznie poprawia wydajność produkcji, zmniejsza koszty produkcji i wspiera produkcję elektroniki na dużą skalę.

Ponieważ diody SMD zużywają krótsze ścieżki elektryczne, zmniejszają się również indukcyjność pasożytnicza i pojemność.Poprawia to szybkość przełączania, integralność sygnału i wydajność wysokich częstotliwości w nowoczesnych obwodach elektronicznych.

W kompaktowych systemach zasilania wysokiej częstotliwości niższe straty mocy pomagają zmniejszyć wytwarzanie ciepła, poprawić wydajność i wydłużyć żywotność podzespołów w ciasno upakowanych urządzeniach elektronicznych.

Diody SMD również pomagają poprawić ogólną jakość Niezawodność PCB poprzez minimalizację naprężeń mechanicznych powodowanych przez długie przewody.Ich zwarta konstrukcja sprawia, że ​​doskonale nadają się do projektów elektronicznych o dużej gęstości i wrażliwych na wibracje.

Nowoczesne systemy elektroniczne w dalszym ciągu opierają się na diodach SMD, ponieważ łączą w sobie niewielkie rozmiary, niezawodną ochronę elektryczną, wydajne przełączanie i silną kompatybilność ze zautomatyzowanymi procesami produkcji płytek PCB.

Różne typy diod SMD i ich funkcje

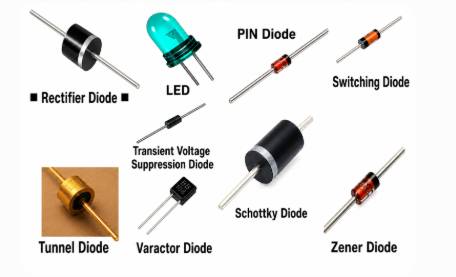

Rysunek 3. Typowe typy diod stosowane w obwodach elektronicznych

Diody SMD są dostępne w kilku wyspecjalizowanych typach, a każdy typ jest przeznaczony do wykonywania określonej funkcji elektrycznej w obwodach elektronicznych.Ich role obejmują prostowanie prądu, regulację napięcia, tłumienie przepięć, przełączanie sygnałów, wykrywanie światła i strojenie RF.

Diody prostownicze: Diody prostownicze SMD przetwarzają prąd przemienny (AC) na prąd stały (DC).Są powszechnie stosowane w obwodach konwersji mocy, gdzie wymagana jest stabilna moc wyjściowa prądu stałego.

Diody Schottky’ego: Diody Schottky'ego SMD są znane z niskiego napięcia przewodzenia i szybkiego przełączania.Są powszechnie stosowane w obwodach mocy o wysokiej wydajności i szybko przełączających systemach elektronicznych.

Diody Zenera: Diody Zenera SMD regulują napięcie, pracując w trybie przebicia wstecznego.Pomagają utrzymać stabilny poziom napięcia i chronią wrażliwe komponenty przed przepięciami.

Diody przełączające: Diody przełączające SMD przeznaczone są do szybkiego przełączania w obwodach sygnałów cyfrowych i wysokiej częstotliwości.Szybki czas reakcji pomaga poprawić wydajność routingu sygnału.

Diody TVS (tłumienie napięcia przejściowego).: Diody TVS SMD chronią obwody przed nagłymi skokami napięcia, wyładowaniami elektrostatycznymi (ESD) i przejściowymi przepięciami, które mogą uszkodzić elementy półprzewodnikowe.

Diody elektroluminescencyjne (LED): Diody LED SMD przekształcają energię elektryczną w światło widzialne do celów oświetlenia, wskaźników wyświetlaczy i systemów podświetlenia.

Fotodiody: Fotodiody przekształcają przychodzące światło w prąd elektryczny i są powszechnie stosowane w systemach wykrywania optycznego i wykrywania światła.

Diody Varactor (Varicap).: Diody Varactor SMD działają jak kondensatory sterowane napięciem, które pomagają regulować częstotliwość strojenia w obwodach RF i komunikacyjnych.

Diody tunelowe: Diody tunelowe SMD to wyspecjalizowane, szybkie urządzenia półprzewodnikowe stosowane w kuchenkach mikrofalowych, oscylatorach i zaawansowanych systemach RF ze względu na ich niezwykle szybką charakterystykę przełączania.

Analiza porównawcza głównych typów diod SMD

Różne typy diod SMD są zoptymalizowane pod kątem różnych wymagań elektrycznych, takich jak prędkość przełączania, kontrola napięcia, konwersja mocy i ochrona obwodu.Zrozumienie tych różnic pomaga ulepszyć dobór komponentów pod kątem stabilności termicznej, wydajności elektrycznej i długoterminowej niezawodności.

Funkcja	Prostownik	Schottky’ego	Zenera	TVS
Główna funkcja	AC/DC konwersja	Szybkie i niskostratne przełączanie	Napięcie regulacja	Fala ochrona
Naprzód Napięcie	Wyżej	Niski	Umiarkowane	Różnie
Przełączanie Prędkość	Umiarkowane	Bardzo szybko	Umiarkowane	Niezwykle szybko
Moc Wydajność	Umiarkowane	Wysoka	Umiarkowane	Skoncentrowany na ochronie
Odwróć Zastosowanie podziału	Nie	Nie	Tak	Tak
Powszechne Zastosowanie w przemyśle	Moc zaopatrzenie	Ładowarki, SMPS	Szyny napięciowe	Motoryzacja, USB

Diody Schottky’ego są powszechnie preferowane w obwodach przełączających wysokiej częstotliwości, ponieważ ich niskie napięcie przewodzenia i bliski zera czas powrotu pomagają zmniejszyć straty mocy i wytwarzanie ciepła.Ich szybkie właściwości przełączające poprawiają również wydajność w kompaktowych systemach elektronicznych.

W kompaktowych przetwornicach DC-DC diody Schottky'ego często powodują mniejsze straty mocy niż standardowe diody prostownicze, ponieważ ich niższe napięcie przewodzenia zmniejsza wytwarzanie ciepła podczas ciągłej operacji przełączania.

Diody Zenera są stosowane głównie wtedy, gdy wymagana jest stabilna regulacja napięcia i kontrolowane działanie w trybie odwrotnego przebicia. Diody TVSnatomiast są zoptymalizowane pod kątem tłumienia stanów przejściowych i szybkiej ochrony przed skokami napięcia i zdarzeniami ESD.

Standardowe diody prostownicze są bardziej odpowiednie do ogólnej konwersji prądu przemiennego na prąd stały, gdzie ultraszybkie przełączanie jest mniej ważne.

Każdy typ diody wiąże się z pewnymi kompromisami elektrycznymi. Na przykładDiody Schottky’ego zapewniają szybsze przełączanie i niższy spadek napięcia, ale mogą również wytwarzać wyższy prąd upływu wstecznego w podwyższonych temperaturach w porównaniu ze standardowymi prostownikami krzemowymi.

Zrozumienie tych różnic w wydajności pomaga poprawić niezawodność obwodu, stabilność termiczną i ogólną wydajność systemu elektronicznego.

Rozmiary opakowań diod SMD i wydajność cieplna

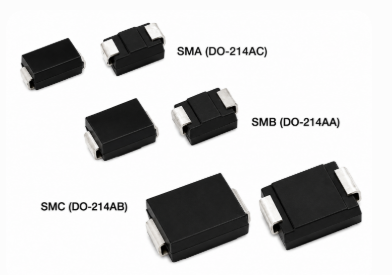

Rysunek 4. Typowe rozmiary obudów diod SMD: SMA, SMB i SMC

Rozmiar obudowy diody do montażu powierzchniowego bezpośrednio wpływa na zdolność przenoszenia prądu, rozpraszanie ciepła, niezawodność PCB, stabilność przełączania i ogólną trwałość mechaniczną.Wybór odpowiedniego pakietu jest ważny, ponieważ złe zarządzanie temperaturą może zmniejszyć wydajność, zwiększyć temperaturę złącza i skrócić żywotność komponentów.

Mniejsze pakiety diod są powszechnie stosowane w kompaktowych układach elektronicznych małej mocy, podczas gdy większe pakiety lepiej nadają się do zastosowań wysokoprądowych i dużej mocy, które generują znaczne ciepło podczas pracy.

Pakiet	Maksymalny prąd	Wydajność cieplna	Typowe zastosowanie
SOD-523	Bardzo niski	Ograniczona	Sygnał przełączanie
SOD-323	Niski	Umiarkowane	Mała logika obwody
SOD-123	Średni	Lepiej	Zenera/prostownik
SMA	Średnio-wysoki	Dobrze	Moc sprostowanie
MŚP	Wysoka	Silny	TVS ochrona
SMC	Bardzo wysoki	Znakomicie	Przemysłowe moc

Mniejsze pakiety SMD takie jak SOD-523 i SOD-323 są powszechnie stosowane w kompaktowych obwodach przetwarzania sygnałów i niskoprądowych obwodach logicznych, w których przestrzeń na PCB jest ograniczona.Jednak ich niższa zdolność rozpraszania ciepła sprawia, że ​​są mniej odpowiednie do zastosowań wysokoprądowych.

Większe pakiety takie jak SMA, MŚP, i SMC zapewniają lepszą wydajność cieplną i zdolność obsługi prądu.Ich większa powierzchnia pomaga skuteczniej rozprowadzać ciepło i zapewnia bardziej stabilną pracę w wymagających warunkach elektrycznych.

Wydajność cieplna staje się coraz ważniejsza w obwodach wysokoprądowych i wysokiej częstotliwości, ponieważ nadmierna temperatura złącza może skrócić żywotność diody, obniżyć wydajność energetyczną i zwiększyć ryzyko awarii płytki drukowanej.

W kompaktowych układach PCB ciepło generowane wewnątrz złącza diody musi skutecznie przenosić się do warstw miedzi na PCB.Jeśli ciepło nie może się prawidłowo rozprzestrzenić, temperatura złącza może szybko wzrosnąć i spowodować niekontrolowaną niestabilność cieplną, zmniejszoną wydajność, niestabilność napięcia przewodzenia, przyspieszone starzenie się półprzewodników i przedwczesną awarię komponentów.

Obszar miedzi PCB również silnie wpływa na zachowanie termiczne. Większe wylewy miedzi podłączone do podkładek diodowych pomagają rozprowadzać ciepło po powierzchni PCB, obniżają lokalne temperatury gorących punktów i zapewniają bardziej stabilną, długoterminową pracę.

W układach elektronicznych dużej mocy stabilność termiczna jest zwykle wspierana przez zastosowanie szerszych ścieżek miedzianych, przelotek termicznych, wielowarstwowych płaszczyzn miedzianych, większych pakietów diod i ulepszonej konstrukcji przepływu powietrza w celu ograniczenia gromadzenia się ciepła i utrzymania bezpieczniejszych temperatur pracy.

Obniżenie wartości znamionowych pod wpływem ciepła jest kolejnym ważnym czynnikiem branym pod uwagę przy wyborze diody.Wraz ze wzrostem temperatury roboczej zmniejsza się maksymalna bezpieczna obciążalność prądowa diody.Należy wziąć pod uwagę to zachowanie obniżające wartości znamionowe, aby zapobiec przegrzaniu w rzeczywistych warunkach pracy.

Właściwy wybór pakietu pomaga zoptymalizować wydajność energetyczną, stabilność termiczną, trwałość mechaniczną, spójność produkcyjną i długoterminową niezawodność obwodu.

Rysunek 5. Duże miedziane obszary PCB pomagają rozprowadzać ciepło i obniżać temperaturę diody

Jak obszar miedzi PCB wpływa na temperaturę diody

Obszar miedzi PCB ma duży wpływ na wydajność cieplną diody SMD, ponieważ warstwa miedzi działa jak: rozpraszacz ciepła który odprowadza ciepło ze złącza półprzewodnika.

Kiedy prąd przepływa przez diodę, rozpraszanie mocy generuje ciepło wewnątrz złącza.Jeśli otaczający obszar miedzi jest zbyt mały, ciepło koncentruje się w pobliżu pakietu diod i gwałtownie zwiększa temperaturę złącza.

Większe wylewy miedzi pomagają zmniejszyć temperatury hotspotów, poprawić rozprowadzanie ciepła, niższy opór cieplny, swspierać długoterminową stabilność, i zmniejszyć stres termiczny podczas ciągłej pracy.

W kompaktowych regulatorach przełączających i szybkich ładowarkach niewystarczająca powierzchnia miedzi może powodować przegrzanie małych diod Schottky'ego, nawet jeśli działają w granicach prądu znamionowego.

Transfer ciepła jest zwykle poprawiany poprzez zwiększenie rozmiaru podkładki miedzianej, połączenie podkładek z wewnętrznymi płaszczyznami miedzi, użycie grubszych warstw miedzi i dodanie przelotek zszywania termicznego.

Analiza termowizyjna często pokazuje, że słaba dystrybucja miedzi powoduje powstawanie lokalnych gorących punktów w pobliżu diod mocy i elementów przełączających.

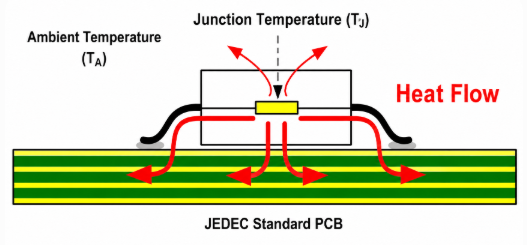

Rysunek 6. Przepływ ciepła ze złącza diody do płytki drukowanej podczas rozpraszania ciepła

Zrozumienie oporu cieplnego (RθJA)

Opór cieplny, powszechnie wyrażany jako RθJA (opór cieplny połączenia z otoczeniem), mierzy skuteczność przenoszenia ciepła ze złącza półprzewodnikowego do otaczającego powietrza.

Niższe wartości RθJA wskazują na lepszą zdolność chłodzenia i bardziej efektywne przekazywanie ciepła.

Zależność pomiędzy stratą mocy a wzrostem temperatury można oszacować za pomocą:

T_J= T_A+(str_D×R_θJA)

Gdzie:

• TJ = temperatura złącza

• TA = temperatura otoczenia

• PD = Straty mocy

• RθJA = opór cieplny połączenia z otoczeniem

Zależność ta jest bardzo ważna w energoelektronice, ponieważ nadmierna temperatura złącza może zwiększyć prąd upływowy, zmniejszyć wydajność, przyspieszyć starzenie się półprzewodników, wywołać niekontrolowaną niestabilność cieplną i spowodować trwałą awarię diody.

Na przykład, rozpraszająca dioda Schottky'ego 1 W mocy o wartości RθJA wynoszącej 80°C/W może doświadczyć 80°C wzrost temperatury złącza powyżej temperatury otoczenia.Jeśli temperatura otoczenia wynosi 40°C, temperatura złącza może się zbliżyć 120°C, co może znacznie zwiększyć naprężenia termiczne i zmniejszyć długoterminową niezawodność.

W praktycznych projektach PCB kompaktowa dioda Schottky'ego SOD-323 działająca przy Prąd 1A może rozproszyć wystarczającą moc, aby podnieść temperaturę złącza powyżej 100°C jeśli obszar miedzi PCB jest ograniczony.Testy termiczne często pokazują, że zwiększenie rozmiaru wylewu miedzi i dodanie przelotek termicznych może zauważalnie obniżyć temperaturę gorącego punktu i zapewnić bardziej stabilną, długoterminową pracę.

Wartości RθJA są zazwyczaj wymienione w arkuszach danych diod do montażu powierzchniowego i pomagają oszacować bezpieczną temperaturę pracy w rzeczywistych warunkach PCB.Niższe wartości oporu cieplnego zazwyczaj wskazują na większą zdolność chłodzenia i bardziej efektywne przekazywanie ciepła do otaczającego środowiska.

Mniejsze obudowy SMD mają zazwyczaj wyższy opór cieplny, ponieważ ich zmniejszona powierzchnia ogranicza przenikanie ciepła do płytki drukowanej i otaczającego powietrza.

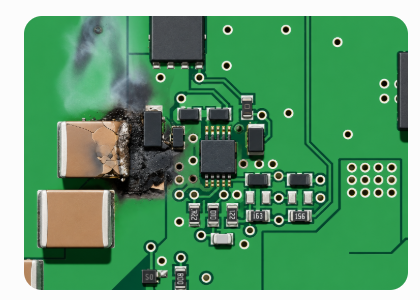

Rysunek 7. Uszkodzenia spowodowane przegrzaniem spowodowane słabym odprowadzaniem ciepła w kompaktowych obudowach SMD

Dlaczego małe pakiety SMD przegrzewają się szybciej

Małe obudowy SMD często przegrzewają się szybciej, ponieważ tak się dzieje ograniczona masa termiczna, mniejsza powierzchnia odprowadzania ciepła, wyższy opór cieplny, i zmniejszona powierzchnia styku miedzi.

Na przykład , SOD-523 i SOD-323 doskonale nadają się do zastosowań z kompaktowymi sygnałami, ale mogą mieć problemy w wysokoprądowych obwodach przełączających, gdzie ciągłe rozpraszanie mocy generuje znaczne ciepło.

Wraz ze wzrostem temperatury wzrasta prąd upływowy, zmienia się charakterystyka napięcia przewodzenia, spada wydajność i przyspiesza degradacja półprzewodników.

W kompaktowych urządzeniach elektronicznych takich jak smartfony i Ładowarki USB typu C, gęsto upakowany Układy PCB może zatrzymywać ciepło i pogarszać gromadzenie się ciepła wokół małych pakietów diod.Słaby przepływ powietrza dodatkowo zwiększa naprężenia termiczne, ponieważ naturalna konwekcja wewnątrz kompaktowych obudów staje się ograniczona.

Ryzyko przegrzania jest zwykle zmniejszane poprzez wybór większych pakietów diod, optymalizację przepływu powietrza na PCB, zwiększenie powierzchni płaszczyzny miedzianej, obniżenie prądu roboczego i zastosowanie diod Schottky'ego o wyższej wydajności.

Parametr	Opis	Znaczenie
Odwróć Napięcie (Vr)	Maksymalnie napięcie wsteczne	Zapobiega załamanie
Naprzód Napięcie (Vf)	Spadek napięcia podczas przewodzenia	Wpływa wydajność i wytwarzanie ciepła
Wyciek Prąd (IR)	Odwróć upływ prądu	Ważne dla obwody małej mocy
Czas odzyskiwania (trr)	Przełączanie prędkość odzyskiwania	Ważne dla praca z wysoką częstotliwością
skrzyżowanie Pojemność (Cj)	Przechowywany ładunek pomiędzy terminalami	Wpływa na RF i wydajność przełączania
Maksymalnie Temperatura złącza (Tj)	Najwyższy sejf temperatura robocza	Zapobiega uszkodzenia termiczne

Większe pakiety diod zazwyczaj zapewniają niższy opór cieplny i lepszą zdolność rozpraszania ciepła.Chociaż mniejsze obudowy pomagają zmniejszyć rozmiar PCB, często wymagają bardziej ostrożnego zarządzania temperaturą przy ciągłym obciążeniu prądem.

Chociaż mniejsze pakiety diod do montażu powierzchniowego pomagają zmniejszyć wykorzystanie przestrzeni PCB, często wymagają one bardziej ostrożnego projektu termicznego, ponieważ ich zmniejszona powierzchnia ogranicza zdolność rozpraszania ciepła pod ciągłym obciążeniem prądowym.

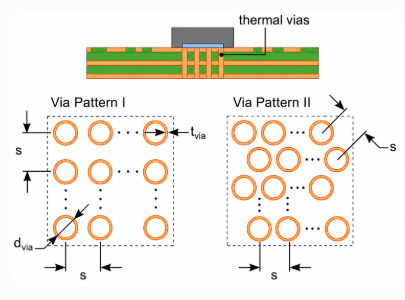

Rysunek 8. Wzorce przelotek termicznych stosowane w celu poprawy rozpraszania ciepła i wydajności chłodzenia PCB

Przelotki termiczne i wielowarstwowe chłodzenie PCB

Przelotki termiczne to platerowane otwory, które przenoszą ciepło z górnej warstwy PCB do wewnętrznych lub dolnych płaszczyzn miedzianych.Pomagają rozprowadzać ciepło po wielu warstwach PCB, zamiast skupiać ciepło w pobliżu pakietu diod.

Przelotki termiczne pomagają obniżyć temperaturę złącza, wspomagają rozprzestrzenianie się ciepła, ograniczają powstawanie gorących punktów i zwiększają długoterminową niezawodność.

Wielowarstwowe miedziane płaszczyzny PCB dodatkowo wspomagają rozpraszanie ciepła, ponieważ duże wewnętrzne obszary miedzi działają jak zbiorniki ciepła, które efektywniej pochłaniają i rozprowadzają ciepło.Staje się to szczególnie ważne w przypadku kompaktowych urządzeń elektronicznych dużej mocy, w których przepływ powietrza jest ograniczony.

Rysunek 9. Przepływ powietrza poprawia chłodzenie diody SMD

Właściwy przepływ powietrza poprawia chłodzenie i niezawodność diody SMD

Przepływ powietrza silnie wpływa na temperaturę pracy diody, szczególnie w zastosowaniach wymagających dużej mocy.Złe warunki przepływu powietrza mogą zatrzymywać ciepło w pobliżu powierzchni PCB i zwiększać temperaturę złącza, prąd upływu, naprężenia termiczne i prawdopodobieństwo awarii.

Wymuszony przepływ powietrza z wentylatorów chłodzących pomaga wydajniej usuwać ciepło i obniża temperaturę roboczą w systemach elektronicznych dużej mocy, gdzie wymagane jest ciągłe rozpraszanie ciepła.

Nawet umiarkowana poprawa przepływu powietrza może znacznie obniżyć temperaturę złącza diody i zapewnić długoterminową stabilność działania.

Obniżanie parametrów termicznych w konstrukcjach wysokoprądowych

Obniżanie parametrów termicznych odnosi się do zmniejszania dopuszczalnej obciążalności prądowej diody w miarę wzrostu temperatury roboczej.

Większość arkuszy danych diod określa wartości znamionowe prądu w kontrolowanych warunkach laboratoryjnych, często w temperaturze otoczenia około 25°C.W rzeczywistych układach elektronicznych temperatury robocze są często znacznie wyższe.

Wraz ze wzrostem temperatury złącza zmniejsza się bezpieczny prąd roboczy, zwiększa się prąd upływowy, wzrasta rozpraszanie mocy i wzrasta ryzyko niekontrolowanej utraty ciepła.

Marginesy termiczne są powszechnie stosowane w celu zapewnienia niezawodności w najgorszych warunkach pracy, szczególnie w systemach elektronicznych o dużej mocy i wysokiej częstotliwości, w których wytwarzanie ciepła jest ciągłe.

Ignorowanie wartości znamionowych pod wpływem temperatury może spowodować przedwczesną awarię podzespołów, niestabilne zachowanie obwodu, nadmierne nagrzewanie i skrócenie żywotności produktu.

Właściwa konstrukcja termiczna pomaga zapewnić bezpieczną pracę diod SMD w warunkach ciągłego obciążenia elektrycznego i środowiskowego przez długi okres użytkowania.

Rzeczywiste problemy termiczne PCB w zastosowaniach diod SMD

Problemy z zarządzaniem temperaturą należą do najczęstszych wyzwań związanych z niezawodnością w nowoczesnych zastosowaniach diod SMD.Ponieważ pakiety SMD są kompaktowe i gęsto upakowane na płytkach PCB, nadmierne gromadzenie się ciepła może szybko wpłynąć na wydajność elektryczną i długoterminową stabilność obwodu.

Jeden powszechny problem praktyczny występuje w przenośnych urządzeniach elektronicznych, które wykorzystują kompaktowe diody Schottky'ego SOD-323 do zarządzania energią i ochrony przed odwrotną polaryzacją.

Prawdziwy problem termiczny PCB: Przegrzanie SOD-323

W kompaktowych obwodach wysokoprądowych diody Schottky'ego SOD-323 mogą się przegrzewać, gdy powierzchnia miedzi na PCB jest zbyt mała, przepływ powietrza jest ograniczony, prąd przełączania przekracza bezpieczne granice robocze, brak przelotek termicznych lub szerokość ścieżki PCB jest niewystarczająca.

Wraz ze wzrostem temperatury złącza dioda może doświadczyć zmniejszonej wydajności, zwiększonego prądu upływowego, niestabilności termicznej, niestabilności napięcia i przedwczesnej degradacji półprzewodników.

Widoczne objawy często obejmują odbarwienie PCB, ślady wypaleń w pobliżu diody, niestabilne zachowanie podczas ładowania, zmniejszoną wydajność konwersji mocy i przerywaną pracę obwodu.

W kompaktowych ładowarkach USB-C i konwerterach DC-DC przegrzanie diod Schottky'ego może znacznie zmniejszyć wydajność ładowania i skrócić żywotność pobliskich komponentów ze względu na miejscowe naprężenia termiczne.

W jednej kompaktowej ładowarce USB-C mała dioda Schottky'ego SOD-323 nagrzewała się nadmiernie podczas ciągłego szybkiego ładowania, ponieważ otaczający obszar miedzi na PCB był zbyt mały, aby zapewnić prawidłowe rozprowadzanie ciepła.Obrazowanie termowizyjne ujawniło zlokalizowane temperatury gorących punktów w pobliżu pakietu diod, co powodowało niestabilną wydajność ładowania po dłuższej pracy.Wymiana diody na większą obudowę SMA i dodanie przelotek termicznych pomogło obniżyć temperaturę pracy i poprawić długoterminową niezawodność.

Ten typ problemu przegrzania pokazuje, jak jakość układu PCB bezpośrednio wpływa na stabilność termiczną i żywotność półprzewodników w kompaktowych systemach elektronicznych dużej mocy.

Praktyczne rozwiązanie termiczne PCB

Zwiększenie obszaru wylewania miedzi wokół podkładek diodowych pomaga poprawić rozpraszanie ciepła poprzez rozprowadzanie ciepła na większej powierzchni PCB.Niezawodność termiczna jest również powszechnie wspierana przez zastosowanie szerszych ścieżek miedzianych, wielowarstwowych płaszczyzn miedzianych, przelotek termicznych, ulepszonej konstrukcji przepływu powietrza i większych pakietów diod dla wyższych obciążeń prądowych.

W praktycznych projektach płytek PCB złe zarządzanie temperaturą może spowodować lokalne temperatury gorących punktów, które przyspieszają starzenie się półprzewodników i zwiększają długoterminową awaryjność.Właściwy projekt układu termicznego pomaga utrzymać stabilną pracę, szczególnie w kompaktowych systemach elektronicznych, w których przepływ powietrza i przestrzeń chłodząca są ograniczone.

Analiza termowizyjna jest często wykorzystywana podczas opracowywania płytek PCB w celu identyfikacji przegrzewających się elementów i optymalizacji dystrybucji ciepła przed masową produkcją.

Nowoczesne systemy elektroniczne w dużym stopniu opierają się na starannym projektowaniu termicznym, ponieważ nawet niewielki wzrost temperatury może znacząco wpłynąć na długoterminową niezawodność i stabilność elektryczną.

Ważne parametry elektryczne przy wyborze diody SMD

Wybór właściwej diody SMD wymaga dokładnej oceny kilku ważnych parametrów elektrycznych, które bezpośrednio wpływają na wydajność, stabilność termiczną, wydajność przełączania i długoterminową niezawodność obwodu.

Różne typy diod są zoptymalizowane dla różnych warunków pracy.Niektóre są przeznaczone do szybkiego przełączania, podczas gdy inne kładą nacisk na ochronę przeciwprzepięciową, regulację napięcia lub obsługę dużych prądów.Zrozumienie tych parametrów elektrycznych pomaga określić najbardziej odpowiednią diodę do konkretnego zastosowania.

Parametr	Opis	Znaczenie
Odwróć Napięcie (Vr)	Maksymalnie napięcie wsteczne	Zapobiega załamanie
Naprzód Napięcie (Vf)	Spadek napięcia podczas przewodzenia	Wpływa wydajność i wytwarzanie ciepła
Wyciek Prąd (IR)	Odwróć upływ prądu	Ważne dla obwody małej mocy
Czas odzyskiwania (trr)	Przełączanie prędkość odzyskiwania	Ważne dla praca z wysoką częstotliwością
skrzyżowanie Pojemność (Cj)	Przechowywany ładunek pomiędzy terminalami	Wpływa na RF i wydajność przełączania
Maksymalnie Temperatura złącza (Tj)	Najwyższy sejf temperatura robocza	Zapobiega uszkodzenia termiczne

Wybór nieprawidłowych parametrów elektrycznych może spowodować przegrzanie, niestabilną pracę, nadmierną utratę mocy, zmniejszoną wydajność, niestabilność cieplną i przedwczesną awarię podzespołów.Właściwy dobór parametrów pomaga zapewnić niezawodność obwodu, stabilność termiczną, efektywność energetyczną i długoterminową wydajność elektroniki.

Napięcie przewodzenia (Vf)

Napięcie przewodzenia określa, ile napięcia jest tracone, gdy prąd przepływa przez diodę podczas działania polaryzacji w kierunku przewodzenia.

Typ diody	Typowe napięcie przewodzenia
Schottky’ego Dioda	0,2 V–0,4 V
Krzem Dioda prostownicza	0,7 V–1,1 V

Niższe napięcie przewodzenia bezpośrednio poprawia efektywność energetyczną, ponieważ mniej energii elektrycznej jest przekształcane w ciepło podczas przewodzenia.Staje się to szczególnie ważne w przypadku kompaktowych urządzeń elektronicznych, w których przestrzeń do zarządzania ciepłem jest ograniczona.

Diody Schottky'ego są powszechnie wybierane do obwodów mocy o wysokiej wydajności ze względu na ich zmniejszony spadek napięcia i szybkie przełączanie.Jednak w niektórych zastosowaniach standardowe prostowniki krzemowe mogą zapewniać lepszą tolerancję napięcia wstecznego i niższy prąd upływowy.

Niższe napięcie przewodzenia pomaga również zmniejszyć naprężenia termiczne, poprawić wydajność, obniżyć temperaturę złącza i wydłużyć żywotność komponentów.

Zależność rozpraszania mocy:

P=V_f×I

Nawet niewielkie zmniejszenie napięcia przewodzenia może znacznie zmniejszyć straty mocy w wysokoprądowych układach elektronicznych.

Napięcie wsteczne (Vr)

Wartość znamionowa napięcia wstecznego określa maksymalne napięcie wsteczne, jakie dioda może bezpiecznie wytrzymać przed wystąpieniem awarii elektrycznej.Jeśli przyłożone napięcie wsteczne przekroczy dopuszczalny limit, dioda może ulec przebiciu lawinowemu, nadmiernemu prądowi upływowemu, trwałemu uszkodzeniu półprzewodników i uszkodzeniu płytki drukowanej podczas skoków napięcia.

Wartości znamionowe napięcia wstecznego są zwykle wybierane z dodatkowym marginesem bezpieczeństwa, aby pomóc zachować niezawodność w przejściowych warunkach pracy.Niewystarczający margines napięcia wstecznego zwiększa ryzyko długoterminowych problemów z niezawodnością i nieoczekiwanych awarii pola.

Prąd upływowy (IR)

Prąd upływowy odnosi się do małej ilości prądu wstecznego, który przepływa przez diodę przy polaryzacji zaporowej.Chociaż prąd upływowy jest zwykle bardzo mały, nadmierny wyciek może skrócić żywotność baterii, obniżyć wydajność w trybie gotowości, zwiększyć naprężenia termiczne i wpłynąć na precyzyjne obwody małej mocy.

Prąd upływowy zwykle wzrasta wraz ze wzrostem temperatury, wzrostem napięcia wstecznego i starzeniem się półprzewodników.Niski poziom wycieków jest szczególnie ważny w przenośnych urządzeniach elektronicznych, systemach zasilanych bateryjnie, urządzeniach IoT i energooszczędnych obwodach rezerwowych.

Diody Schottky'ego mają zazwyczaj wyższy prąd upływowy niż standardowe prostowniki krzemowe, szczególnie w podwyższonych temperaturach pracy.

Na przykładDiody Schottky’ego zwykle zapewniają doskonałą wydajność w szybkich ładowarkach ze względu na ich niskie napięcie przewodzenia.Jednak ich wyższy prąd upływowy w podwyższonej temperaturze może nieznacznie zmniejszyć wydajność w trybie czuwania w systemach zasilanych bateryjnie.

Ten kompromis staje się ważny w projektach elektronicznych o niskim poborze mocy, gdzie priorytetem jest długi czas pracy baterii i minimalne zużycie energii w trybie gotowości.

Czas odzyskiwania (trr)

Czas powrotu mierzy, jak szybko dioda przestaje przewodzić po przełączeniu z polaryzacji w kierunku przewodzenia na polaryzację zaporową.

Typ diody	Typowy czas odzyskiwania
Standardowe Prostownik	2µs–30µs
Szybkie odzyskiwanie Dioda	50 ns–500 ns
Schottky’ego Dioda	Blisko zera

Czas odzyskiwania staje się coraz ważniejszy wraz ze wzrostem częstotliwości przełączania.Standardowe diody prostownicze są ogólnie akceptowalne w przypadku zasilaczy o niskiej częstotliwości, ale mogą powodować nadmierne straty przełączania w obwodach wysokiej częstotliwości.

W zasilaczach impulsowych o wysokiej częstotliwości wolniejsze diody prostownicze mogą generować dodatkowe straty przełączania, ponieważ wsteczny prąd powrotny płynie przez krótki czas podczas przejść przełączania.Szybki odzysk ciepła i diody Schottky'ego pomagają zmniejszyć te straty, zmniejszyć wytwarzanie ciepła i poprawić ogólną wydajność konwertera.

Diody szybkiego odzyskiwania i diody Schottky'ego są powszechnie preferowane w zasilaczach impulsowych, szybkich ładowarkach, przetwornikach DC-DC, obwodach mocy RF i systemach przemysłowych wysokiej częstotliwości.

Ich szybsze przełączanie pomaga zmniejszyć straty przełączania, zmniejszyć wytwarzanie ciepła, poprawić wydajność, zmniejszyć szumy EMI i zapewnić lepszą stabilność termiczną.

Jednakże diody Schottky'ego mogą wykazywać wyższy prąd upływowy wsteczny w podwyższonych temperaturach, co należy wziąć pod uwagę w środowiskach wymagających pod względem termicznym.

Pojemność złącza (Cj)

Pojemność złącza reprezentuje ładunek elektryczny zmagazynowany pomiędzy zaciskami diody.Parametr ten bezpośrednio wpływa na szybkość przełączania, wydajność RF, integralność sygnału i zachowanie obwodu wysokiej częstotliwości.

Niższa pojemność złącza pomaga poprawić przełączanie wysokich częstotliwości, stabilność sygnału RF, wydajność obwodu komunikacyjnego i dokładność przetwarzania sygnału.

Pojemność złącza staje się szczególnie ważna w systemach komunikacji RF, elektronice bezprzewodowej, obwodach przetwarzania sygnałów i szybkich systemach cyfrowych.Nadmierna pojemność może powodować zniekształcenie sygnału, wolniejsze przełączanie i zmniejszoną wydajność RF.

Maksymalna temperatura złącza (Tj)

Maksymalna temperatura złącza, powszechnie zapisywana jako Tj, określa najwyższą bezpieczną temperaturę pracy wewnętrznego złącza półprzewodnikowego diody.

Ten parametr jest niezwykle ważny, ponieważ dioda może ulec uszkodzeniu nawet wtedy, gdy wartości znamionowe napięcia i prądu wydają się akceptowalne, jeśli zarządzanie temperaturą jest niewystarczające.

Wraz ze wzrostem temperatury złącza dioda może doświadczyć zwiększonego prądu upływowego, zmniejszonej wydajności, niestabilności napięcia przewodzenia, przyspieszonego starzenia się półprzewodników i trwałego uszkodzenia wewnętrznego.

W zastosowaniach wysokoprądowych diod SMD nadmierna temperatura złącza może spowodować niekontrolowaną niestabilność termiczną.Dzieje się tak, gdy rosnąca temperatura zwiększa prąd upływowy i rozpraszanie mocy, co następnie generuje jeszcze więcej ciepła i jeszcze bardziej podnosi temperaturę złącza.

Jeśli niekontrolowana jest niekontrolowana niestabilność cieplna, dioda może nagle ulec awarii i uszkodzić otaczające elementy PCB.

Ciągła praca w pobliżu maksymalnej temperatury złącza może również skrócić długoterminową żywotność komponentów, nawet jeśli nie nastąpi natychmiastowa awaria.Podwyższona temperatura przyspiesza mechanizmy zużycia półprzewodników i zmniejsza długoterminową niezawodność.

Niezawodność termiczną zwykle poprawia się poprzez zastosowanie większych pakietów diod, szerszych ścieżek miedzi, większych wylewów miedzi na PCB, przelotek termicznych, lepszego przepływu powietrza i technik obniżania wartości znamionowych prądu.

Właściwe zarządzanie temperaturą pomaga utrzymać bezpieczną temperaturę złącza, poprawić długoterminową niezawodność i zmniejszyć ryzyko przedwczesnej awarii podzespołów w nowoczesnych systemach elektronicznych.

Na przykład arkusz danych diody może określać maksymalną temperaturę złącza 150°C i wartość RθJA 90°C/W.Wartości te pomagają oszacować, czy dioda może bezpiecznie pracować w oczekiwanych warunkach temperatury otoczenia i strat mocy.

Jak rozpoznać kody diod SMD i polaryzację

Rysunek 10. Oznaczenie polaryzacji katody diody SMD

Jednym z najczęstszych zapytań związanych z diodami SMD jest Jak rozpoznać oznaczenia diod SMD ponieważ producenci często drukują skrócone kody SMD na opakowaniach diod ze względu na ograniczony rozmiar komponentów.

Kod	Możliwe Typ diody
A7	Dioda przełączająca
M7	Dioda prostownicza
T4	Dioda TVS

Ponieważ systemy znakowania różnią się w zależności od producenta, identyfikacja komponentów jest zwykle weryfikowana przy użyciu arkuszy danych, baz danych kodów SMD i testów diod multimetru.

Jak przetestować diodę SMD za pomocą multimetru

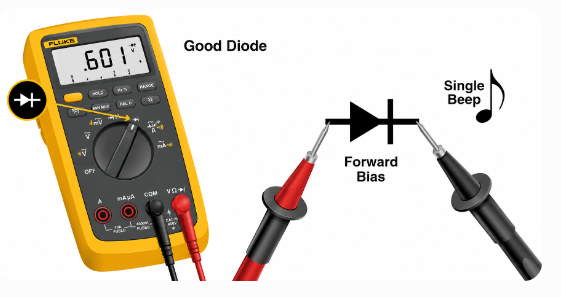

Rysunek 11. Testowanie diody SMD za pomocą multimetru

Testowanie diody SMD za pomocą A multimetr pomaga zidentyfikować typowe problemy, takie jak zwarcia, przerwy w obwodach, uszkodzenia spowodowane wyciekami i awarie termiczne.Właściwe procedury testowania są ważne, ponieważ nieprawidłowe pomiary mogą prowadzić do błędnej diagnozy lub przypadkowego uszkodzenia płytki drukowanej.

Środki ostrożności przed testowaniem

Przed wykonaniem jakichkolwiek pomiarów diody:

1. Odłączyć i odizolować zasilanie od obwodu

2. Całkowicie rozładuj kondensatory przed dotknięciem płytki drukowanej

3. Unikaj testowania obwodów pod napięciem

4. Podczas obsługi wrażliwych elementów elektronicznych należy stosować ochronę ESD

Duże kondensatory w zasilaczach, ładowarkach i elektronice przemysłowej mogą utrzymywać niebezpieczne napięcie nawet po odłączeniu zasilania.Rozładowanie kondensatorów pomaga zmniejszyć ryzyko porażenia prądem elektrycznym i przypadkowego uszkodzenia podzespołów.

Pomiary w obwodzie również nie zawsze są w pełni wiarygodne, ponieważ otaczające elementy PCB mogą dawać fałszywe odczyty.Równoległe rezystory, kondensatory, cewki indukcyjne i ścieżki półprzewodnikowe mogą wpływać na pomiary multimetrem i dawać mylące wyniki.

Aby uzyskać dokładniejsze rozwiązywanie problemów, często podnosi się jedną stronę diody z płytki drukowanej, aby odizolować element podczas testowania.

Test odchylenia do przodu

Ustaw multimetr w tryb testu diody.Podłącz czerwoną sondę do anody, a czarną sondę do katody.Zdrowa dioda zwykle wykazuje spadek napięcia przewodzenia o około 0,2–0,4 V dla diod Schottky’ego i 0,6–0,7 V dla diod krzemowych.Odczyty te przedstawiają spadek napięcia przewodzenia diody podczas przewodzenia.Niższe napięcie przewodzenia w diodach Schottky'ego pomaga poprawić wydajność i zmniejszyć wytwarzanie ciepła w obwodach przełączających wysokiej częstotliwości.

Test odwrotnego obciążenia

Odwróć sondy multimetru, podłączając czarną sondę do anody i czerwoną sondę do katody.Sprawna dioda powinna blokować przepływ prądu wstecznego.Multimetr zwykle wyświetla OL (Open Loop) lub bardzo wysoką rezystancję.Jeśli mierzalny prąd płynie z polaryzacją zaporową, dioda może ulec uszkodzeniu spowodowanemu upływem prądu, przebiciem złącza lub degradacją termiczną.Problemy z wyciekami zwrotnymi często stają się poważniejsze w podwyższonych temperaturach roboczych.

Typowe wskaźniki awarii

Objaw	Możliwa przyczyna
0V oba kierunki	Zwarta dioda
OL obydwa wskazówki	Otwarta dioda
Niestabilny odczyty	Termiczne uszkodzenie lub wyciek

Zwarte diody często występują po przeciążeniu elektrycznym, odwrotnej polaryzacji, poważnym przegrzaniu lub uszkodzeniu spowodowanym przepięciami.Otwarta dioda awarie mogą wynikać z uszkodzenia przewodu łączącego, nadmiernych cykli termicznych, pęknięć mechanicznych lub wad produkcyjnych.Niestabilny lub niespójne odczyty mogą wskazywać wewnętrzne uszkodzenia termiczne, problemy z prądem upływowym, pęknięte połączenia lutowane lub częściową degradację półprzewodników.

W obwodach przełączających i zasilaczach wysokiej częstotliwości wadliwe diody SMD mogą również powodować nadmierne wytwarzanie ciepła, niestabilne napięcie wyjściowe, szumy przełączania, zmniejszoną wydajność ładowania i przerywaną pracę obwodu.

Prawidłowe testowanie multimetrem pomaga szybko zidentyfikować uszkodzone diody i umożliwia dokładniejsze rozwiązywanie problemów w nowoczesnych układach elektronicznych.

Typowe awarie diod SMD, błędy w projektowaniu PCB i standardy niezawodności

Chociaż diody SMD są wysoce niezawodne, niewłaściwa konstrukcja obwodu, naprężenia termiczne, przeciążenia elektryczne, narażenie na wyładowania elektrostatyczne i złe praktyki lutowania mogą w dalszym ciągu powodować przedwczesne awarie i długoterminowe problemy z niezawodnością.

Zrozumienie typowych mechanizmów awarii pomaga poprawić niezawodność PCB i zmniejszyć częstość awarii w systemach motoryzacyjnych, przemysłowych, komunikacyjnych i elektronicznych

Typowe awarie diod SMD i rozwiązywanie problemów

Przyczyna awarii	Częsty objaw	Prawdopodobny wynik
Elektryczne nadmierny stres	Przegrzanie	Nadmiar aktualne szkody
Nadmierne ciepło	Ślady spalenia	Termiczne uciekinier
Ekspozycja ESD	Stracony wzrost ochrona	Dioda TVS degradacja
Elastyczność PCB uszkodzenie	Przerywany operacja	Pęknięty złącza lutowane
Niewłaściwe lutowanie	Napięcie niestabilność	Odwróć wycieki i niestabilna praca

Nadmierne naprężenia termiczne i przeciążenia elektryczne pozostają dwiema najczęstszymi przyczynami awarii diod SMD we współczesnej elektronice.Wiele problemów z niezawodnością ma swoje źródło w niewystarczającej konstrukcji termicznej PCB, niewłaściwym doborze diod, nieodpowiedniej ochronie przeciwprzepięciowej, złej jakości połączeń lutowanych i nieprawidłowym marginesie napięcia roboczego.

Przeciążenie elektryczne występuje, gdy dioda działa powyżej swojego napięcia lub prądu znamionowego.Może to gwałtownie zwiększyć temperaturę złącza i trwale uszkodzić strukturę półprzewodnika.

Nadmierne naprężenia termiczne to kolejna główna przyczyna awarii kompaktowych urządzeń elektronicznych, w których niewystarczająca powierzchnia miedzi na płytce drukowanej ogranicza rozpraszanie ciepła.

Uszkodzenia ESD często dotyczą diod TVS zainstalowanych w portach USB, interfejsach HDMI, systemach komunikacji samochodowej i obwodach zabezpieczających Ethernet.Powtarzające się przepięcia stopniowo pogarszają z czasem zdolność ochronną diody.

Typowe błędy w projektowaniu PCB z diodami SMD

• Niewymiarowe podkładki termiczne

Słabe rozpraszanie miedzi zwiększa temperaturę złącza i zmniejsza długoterminową niezawodność.Małe podkładki termiczne mogą zapobiegać efektywnemu rozprzestrzenianiu się ciepła po płytce drukowanej.

• Nieprawidłowe umiejscowienie telewizora

Diody TVS umieszczone zbyt daleko od złączy zewnętrznych stają się mniej skuteczne w przypadku zdarzeń ESD i przejściowych skoków napięcia.W szybkich systemach komunikacyjnych, takich jak USB, HDMI i samochodowe sieci danych, niewłaściwe rozmieszczenie diody TVS może spowodować, że przejściowe skoki napięcia dotrą do wrażliwych układów scalonych przed wystąpieniem tłumienia, zwiększając ryzyko trwałego uszkodzenia obwodu.

• Stosowanie wolnych prostowników w obwodach o dużej szybkości

Powolne czasy odzyskiwania mogą powodować zakłócenia podczas przełączania, zwiększoną utratę mocy, zmniejszoną wydajność i problemy z zakłóceniami elektromagnetycznymi.W zastosowaniach przełączających o wysokiej częstotliwości preferowane są diody szybkiego odzyskiwania lub diody Schottky'ego.

• Niewłaściwy margines napięcia wstecznego

Dobór diod zbyt bliskich napięciu roboczemu zwiększa ryzyko awarii w przypadku przejściowych przepięć lub niestabilnych warunków pracy.Niezawodność diod często poprawia się poprzez połączenie odpowiedniego zarządzania temperaturą, odpowiedniego marginesu napięcia, zoptymalizowanego układu PCB, prawidłowego rozmieszczenia diod w pobliżu wrażliwych interfejsów i niezawodnych praktyk lutowania.

Standardy niezawodności i certyfikaty zgodności

Normy niezawodności pomagają sprawdzić, czy diody SMD mogą bezpiecznie działać w wymagających warunkach elektrycznych, termicznych i środowiskowych.

Funkcja	SMD Diody	Otwór przelotowy Diody
Rozmiar PCB	Kompaktowy	Większy
Produkcja	Zautomatyzowane SMT	Lutowanie ręczne/falowe
Wydajność w zakresie wysokich częstotliwości	Lepiej	Niższy
Możliwość naprawy	Trudniejsze	Łatwiejsze
Rozpraszanie ciepła	Umiarkowane	Lepiej dla dużej mocy
Powszechne zastosowanie	Przenośny elektronika	Systemy przemysłowe

Testowanie zgodności pomaga zapewnić długoterminową niezawodność, spójność produkcji, bezpieczeństwo produktu, trwałość termiczną i zgodność z wymogami ochrony środowiska.

Diody SMD a diody przelotowe

Rysunek 12. SMD a elementy przewlekane na płytce drukowanej

Diody SMD i diody przelotowe spełniają podobne funkcje elektryczne, ale różnią się znacznie rozmiarem, metodą produkcji, zachowaniem termicznym, trwałością mechaniczną i integracją PCB.

Funkcja	SMD Diody	Otwór przelotowy Diody
Rozmiar PCB	Kompaktowy	Większy
Produkcja	Zautomatyzowane SMT	Lutowanie ręczne/falowe
Wydajność w zakresie wysokich częstotliwości	Lepiej	Niższy
Możliwość naprawy	Trudniejsze	Łatwiejsze
Rozpraszanie ciepła	Umiarkowane	Lepiej dla dużej mocy
Powszechne zastosowanie	Przenośny elektronika	Systemy przemysłowe

Diody SMD są generalnie preferowane w nowoczesnej elektronice, ponieważ obsługują mniejsze układy PCB, zautomatyzowaną produkcję masową, lekkie urządzenia elektroniczne i lepszą wydajność w zakresie wysokich częstotliwości.

Ich krótsze ścieżki elektryczne pomagają zmniejszyć pasożytniczą indukcyjność i pojemność, dzięki czemu nadają się do szybkich obwodów przełączających, systemów komunikacji RF, kompaktowych konwerterów mocy i gęsto upakowanych urządzeń elektronicznych.

Diody przelotowe mogą jednak nadal być preferowane w systemach dużej mocy, zastosowaniach wysokoprądowych, trudnych warunkach mechanicznych i sprzęcie wymagającym łatwiejszej naprawy lub wymiany.

Ponieważ w elementach z otworami przelotowymi zastosowano przewody włożone do płytki drukowanej, często zapewniają one mocniejsze mocowanie mechaniczne i lepsze odprowadzanie ciepła w przypadku urządzeń o dużej mocy.

W nowoczesnych urządzeniach elektronicznych dominują diody SMD, ponieważ kompaktowe układy PCB i zautomatyzowany montaż SMT znacznie obniżają koszty produkcji i zwiększają prędkość produkcji.

Jak wybrać odpowiednią diodę SMD

Wybór właściwej diody SMD wymaga zrównoważenia wydajności elektrycznej, wydajności cieplnej, niezawodności, szybkości przełączania, rozmiaru obudowy i wymagań aplikacji.

Użycie niewłaściwej diody może prowadzić do przegrzania, niestabilności napięcia, zmniejszenia wydajności, nadmiernej utraty mocy i przedwczesnej awarii podzespołów.

Właściwy dobór diod pomaga zapewnić długoterminową niezawodność, stabilność termiczną i ogólną wydajność systemu elektronicznego.

Przewodnik wyboru oparty na aplikacji

Zastosowanie	Zalecana dioda
Szybka ładowarka	Schottky’ego dioda
Napięcie regulacja	Dioda Zenera
USB-ESD ochrona	Dioda TVS
Strojenie RF	Waraktor dioda
AC sprostowanie	Prostownik dioda

Kluczowe czynniki do rozważenia podczas wyboru

• Wartość znamionowa napięcia wstecznego: Dioda musi bezpiecznie wytrzymać maksymalne napięcie wsteczne występujące w obwodzie.Niewystarczający margines napięcia zwiększa ryzyko awarii podczas przejściowych skoków napięcia.

• Możliwość obsługi prądu: Dioda powinna bezpiecznie wytrzymać zarówno warunki prądu ciągłego, jak i prądu udarowego.Zastosowania o wyższym natężeniu prądu często wymagają większych obudów, lepszego rozpraszania ciepła i szerszych ścieżek PCB.

• Szybkość przełączania: Obwody wysokiej częstotliwości wymagają szybkiej regeneracji lub diod Schottky'ego, aby zminimalizować straty przełączania i poprawić wydajność.

• Wydajność cieplna: Wydajność cieplna jest ważna, ponieważ nadmierna temperatura złącza może skrócić żywotność komponentów i zmniejszyć niezawodność.

• Ograniczenia przestrzenne na płytkach PCB: Kompaktowe urządzenia elektroniczne często wymagają mniejszych obudów SMD do obsługi układów PCB o dużej gęstości.

Jednakże mniejsze opakowania mogą mieć niższą zdolność przenoszenia ciepła i prądu.

Dobór diod dla różnych branż

• Elektronika samochodowa: Wysoka niezawodność przeciwprzepięciowa, szeroka tolerancja temperaturowa i zgodność z normą AEC-Q101 są ważne dla utrzymania stabilnej pracy w trudnych warunkach elektrycznych i środowiskowych.

• Urządzenia elektroniczne: Kompaktowe rozmiary, niskie straty mocy i wysoka wydajność produkcji są powszechnie traktowane priorytetowo w przypadku gęsto upakowanych płytek PCB i systemów przenośnych.

• Systemy przemysłowe: Trwałość termiczna, wysoka obciążalność prądowa i długoterminowa niezawodność są ważne dla ciągłej pracy w wymagających środowiskach elektrycznych.

• Systemy radiowe i komunikacyjne: Szybkie przełączanie, niska pojemność złącza i stabilna wydajność w zakresie wysokich częstotliwości pomagają utrzymać integralność sygnału i wydajną komunikację.

Wybór odpowiedniego pakietu diod i specyfikacji elektrycznej znacznie poprawia wydajność energetyczną, ochronę obwodów i długoterminową niezawodność nowoczesnych systemów elektronicznych.

Wniosek

Diody SMD są szeroko stosowane w nowoczesnej elektronice w celu zapewnienia wydajnej kontroli mocy, ochrony obwodów i stabilnej pracy z dużą prędkością.Właściwy dobór diody zależy od czynników takich jak napięcie przewodzenia, czas regeneracji, wydajność cieplna i zdolność przenoszenia prądu.Dobra konstrukcja termiczna PCB i właściwy dobór obudowy pomagają zmniejszyć przegrzanie i poprawić długoterminową niezawodność.Ponieważ urządzenia elektroniczne stają się coraz mniejsze i coraz potężniejsze, zrozumienie zachowania diod SMD staje się coraz ważniejsze w projektowaniu nowoczesnych obwodów.
