Jaka jest różnica między MOSFET-em a przekaźnikiem?
2026-04-26 52

Wybór odpowiedniego urządzenia przełączającego jest niezbędny w każdym systemie elektrycznym lub elektronicznym.Dwie najczęstsze opcje to tranzystory MOSFET i przekaźniki.Obydwa służą do sterowania obwodami, ale działają na różne sposoby i są przeznaczone do różnych zastosowań.Niektóre systemy wymagają szybkiego i wydajnego przełączania, podczas gdy inne wymagają silnej izolacji i możliwości obsługi dużej mocy.W tym artykule omówiono główne różnice między tranzystorami MOSFET a przekaźnikami, jak działają, gdzie są używane i jak wybrać odpowiedni dla swojej aplikacji.

Katalog

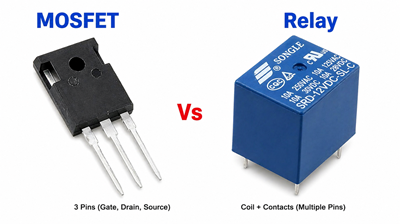

Rysunek 1. Porównanie MOSFET-u i przekaźnika

Co to jest przekaźnik i jak działa?

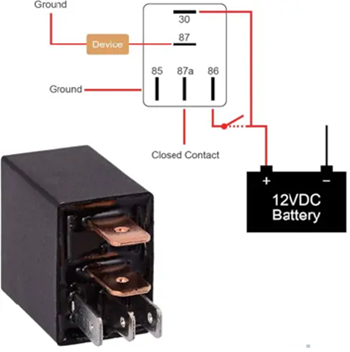

Rysunek 2. Sposób podłączenia przekaźnika w obwodzie

A przekaźnik jest wyłącznik elektromechaniczny który umożliwia sygnałowi małej mocy bezpieczne i wydajne sterowanie obwodem o większej mocy.Działa to za pomocą a cewka to działa jak elektromagnes gdy przepływa przez niego prąd.Kiedy cewka jest pod napięciem, wytwarza pole magnetyczne, które przyciąga ruchomą metalową część zwaną armatura.Ten ruch zmienia położenie styków, czyli punktów otworzyć lub zamknąć obwód elektryczny.

W typowym przekaźniku są normalnie otwarte styki (NO), które pozostają otwarte do momentu aktywacji, oraz normalnie zamknięte (NC), które pozostają zamknięte do momentu zasilenia przekaźnika.Kiedy cewka otrzymuje zasilanie, styki NO zamykają się, aby umożliwić przepływ prądu, natomiast styki NC otwierają się, aby zatrzymać prąd.Po odłączeniu zasilania sprężyna przywraca zworę do pierwotnego położenia, przywracając styki do stanu domyślnego.

Ten prosty mechanizm umożliwia przekaźnikom sterowanie urządzeniami wysokonapięciowymi lub wysokoprądowymi, takimi jak silniki, oświetlenie i urządzenia, za pomocą sygnału sterującego niskiego napięcia.Ponieważ strona sterująca i strona obciążenia są fizycznie oddzielone, przekaźniki zapewniają również izolację galwaniczną, dzięki czemu są niezawodne i bezpieczne w wielu zastosowaniach.

Co to jest MOSFET i jak działa?

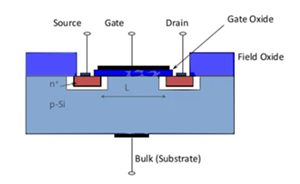

Rysunek 3. Schemat struktury wewnętrznej MOSFET-u

A MOSFET (Tranzystor polowy typu metal-tlenek-półprzewodnik) to: półprzewodnikowe urządzenie przełączające który steruje przepływem prądu za pomocą pole elektryczne zamiast ruchu mechanicznego.Posiada trzy główne terminale: brama, dren i źródło.Bramka jest odizolowana elektrycznie od reszty urządzenia cienką warstwą tlenku, co sprawia, że ​​prawie nie przepływa do niej prąd.Zamiast wykorzystywać prąd, MOSFET jest sterowany napięciem przyłożonym do bramki.

Po przyłożeniu napięcia do bramki (w tranzystorze MOSFET z kanałem N) wytwarza się pole elektryczne, które tworzy: ścieżka przewodząca, zwany A kanał, pomiędzy drenem a źródłem.Po utworzeniu tego kanału prąd może swobodnie przepływać przez urządzenie.Kiedy napięcie bramki zostanie usunięte lub obniżone poniżej pewnego poziomu (napięcie progowe), kanał zanika, a prąd ustaje.Dzięki temu MOSFET może działać jako szybki przełącznik elektroniczny.

W odróżnieniu od przekaźników MOSFETy nie mają ruchomych części, dzięki czemu przełączają się znacznie szybciej i działają cicho.Są bardzo wydajne, szczególnie w zastosowaniach niskiego napięcia i dużych prędkości.Ze względu na szybką reakcję i długą żywotność tranzystory MOSFET są głównym elementem współczesnych projektów elektronicznych.

MOSFET vs przekaźnik: główne różnice

Poniższa tabela zawiera proste i przejrzyste porównanie głównych różnic pomiędzy tranzystorami MOSFET i przekaźnikami, pomagając szybko zdecydować, który z nich będzie pasował do Twojej aplikacji.

Funkcja	MOSFET	Przekaźnik
Wpisz	Elektroniczny (półprzewodnik)	Mechaniczne (elektromagnetyczne)
Jak to działa	Wykorzystuje napięcie do kontrolować przepływ prądu	Do poruszania się używa cewki kontakty
Szybkość przełączania	Bardzo szybko (mikrosekundy)	Wolno (milisekundy)
Ruchome części	Żadne	Tak (przeniesienie kontaktów)
Długość życia	Bardzo długi	Ograniczona ze względu na zużycie
Hałas	Cichy	Dźwięk kliknięcia
Zużycie energii	Niski (sterowane napięciem)	Wyższy (potrzeby cewki moc)
Izolacja elektryczna	Brak pełnej izolacji	Pełna izolacja pomiędzy sterowaniem a obciążeniem
Typ obciążenia	Głównie DC	AC i DC
Rozmiar	Mały i kompaktowy	Większy i nieporęczny
Ciepło	Może generować ciepło pod obciążeniem	Mniej ciepła na stykach
Niezawodność	Wysokie (bez zużycia)	Z czasem może ulec degradacji
Koszt	Zwykle od niskiego do umiarkowane	Może być wyższy w zależności od typu

MOSFET a aplikacje przekaźnikowe

Aplikacje przekaźnikowe:

• Sprzęt AGD (klimatyzatory, pralki, lodówki)

• Układy samochodowe (rozruszniki, klaksony, reflektory, pompy paliwowe)

• Przemysłowe panele sterujące (silniki, pompy, sprężarki, przenośniki)

• Przełączanie wysokonapięciowe i wysokoprądowe

• Systemy wymagające izolacji elektrycznej ze względów bezpieczeństwa

• Obwody dystrybucji mocy i przełączania

• Systemy HVAC (ogrzewanie, wentylacja, sterowanie klimatyzacją)

• Systemy sterowania windami i windami

• Przełączanie generatora i zasilania rezerwowego (systemy ATS)

• Systemy sterowania oświetleniem (oświetlenie uliczne, oświetlenie budynków)

• Systemy bezpieczeństwa i ochrony (wyłączniki, alarmy)

• Sygnalizacja kolejowa i sterowanie maszynami ciężkimi

Aplikacje MOSFET:

• Zasilacze i przetwornice DC-DC

• Systemy zarządzania akumulatorami (BMS)

• Sterowniki silników (roboty, wentylatory, drony, małe maszyny)

• Mikrokontroler i systemy wbudowane (Arduino, urządzenia IoT)

• Laptopy, smartfony i przenośna elektronika

• Szybkie obwody przełączające

• Sterowniki LED i systemy oświetleniowe

• Wzmacniacze audio i obwody przetwarzania sygnału

• Systemy zasilania energią słoneczną i falowniki

• Pojazdy elektryczne (sterowanie silnikiem, regulacja mocy)

• Systemy robotyki (siłowniki, obwody sterujące)

• Płyty główne komputerów i obwody zarządzania energią

• Obwody ładowania bezprzewodowego i szybkiego ładowania

MOSFET vs przekaźnik: co jest lepsze dla Twojej aplikacji?

Wybór pomiędzy MOSFET-em a przekaźnikiem zależy od konkretnych potrzeb.Obydwa urządzenia mogą sterować obwodami elektrycznymi, ale są przeznaczone do różnych zastosowań.

A Przekaźnik jest lepszym wyborem, jeśli Twój system tego wymaga wysokie napięcie lub duży prąd, zwłaszcza przy zasilaniu prądem zmiennym.Przekaźnik jest również idealny, gdy wymagana jest izolacja galwaniczna, co oznacza, że ​​ze względów bezpieczeństwa obwód sterujący musi być całkowicie oddzielony od obciążenia.Przekaźniki są powszechnie stosowane w urządzeniach, systemach przemysłowych i zastosowaniach motoryzacyjnych, gdzie konieczne jest przełączanie dużych obciążeń i nie jest wymagana prędkość.

A MOSFET jest bardziej odpowiedni dla obwody niskiego napięcia i prądu stałego które wymagają szybkiego i wydajnego przełączania.Ponieważ nie ma ruchomych części, działa cicho i może bardzo szybko się przełączać, co czyni go idealnym rozwiązaniem dla nowoczesnej elektroniki, takiej jak projekty mikrokontrolerów, zasilaczy, systemów akumulatorowych i robotyki.Tranzystory MOSFET są również preferowane, gdy przestrzeń jest ograniczona i wymagana jest efektywność energetyczna.

MOSFET kontra przekaźnik: kiedy należy go używać

Powinieneś używać MOSFET-u lub przekaźnika w oparciu o rzeczywistą sytuację w systemie, a nie tylko o ogólne cechy.

Użyj przekaźnik kiedy praca z rzeczywistymi systemami zasilania takich jak urządzenia gospodarstwa domowego, maszyny przemysłowe lub obwody samochodowe.Systemy te zwykle wymagają zasilania prądem przemiennym lub wysokiego napięcia, gdzie wymagane jest bezpieczeństwo i izolacja.Przekaźniki są również lepsze, gdy potrzebne jest jedynie proste sterowanie WŁ./WYŁ., a przełączanie zwykle nie następuje.

Użyj MOSFET w systemy elektroniczne i cyfrowe gdzie przełączanie odbywa się często i szybkość ma znaczenie.Obejmuje to obwody mikrokontrolerów, urządzenia zasilane bateryjnie, zasilacze i robotykę.Tranzystory MOSFET są również lepszym wyborem, gdy wymagana jest wysoka wydajność, niskie wydzielanie ciepła i kompaktowa konstrukcja.

MOSFET vs przekaźnik: porównanie prędkości przełączania

Szybkość przełączania to jedna z największych różnic między MOSFET-em a przekaźnikiem.A MOSFET przełącza się bardzo szybko ponieważ nie ma żadnych ruchomych części.Może włączać się i wyłączać w ciągu mikrosekund (bardzo szybko), dlatego dobrze sprawdza się w obwodach, które przełączają się wielokrotnie, takich jak zasilacze i urządzenia elektroniczne.A przekaźnik jest znacznie wolniejszy ponieważ musi poruszać metalowymi stykami.Po włączeniu cewka potrzebuje czasu, aby wyciągnąć styki.Zwykle zajmuje to milisekundy (wolniej).W rezultacie przekaźniki nie nadają się do szybkiego lub wielokrotnego przełączania.

MOSFET a przekaźnik: zużycie energii i wydajność

Zużycie energii to kolejna różnica między MOSFET-em a przekaźnikiem, szczególnie w systemach, które działają przez długi czas.

A MOSFET zużywa bardzo mało mocy sterującej ponieważ jest sterowany napięciem, a nie prądem.Po włączeniu traci tylko niewielką ilość energii ze względu na opór wewnętrzny.Dzięki temu jest to dobry wybór do urządzeń zasilanych bateryjnie i systemów energooszczędnych.A przekaźnik, jednak, potrzebuje stałej mocy aby cewka była aktywna, gdy jest włączona.Oznacza to, że nadal zużywa energię, nawet jeśli się nie przełącza.Z biegiem czasu może to prowadzić do większego zużycia energii, szczególnie w systemach, które pozostają włączone przez dłuższy czas.

MOSFET vs przekaźnik: żywotność i niezawodność

Żywotność i niezawodność różnią się znacznie między MOSFETem a przekaźnikiem pod względem budowy.A MOSFET nie ma ruchomych części, więc nie ulega szybkiemu zużyciu.Może przełączać się miliony, a nawet miliardy razy i nadal działać poprawnie.Dzięki temu jest bardzo niezawodny w systemach, które często się przełączają, takich jak elektronika, zasilacze i urządzenia zautomatyzowane.

A przekaźnikz drugiej strony, ma ruchome styki, które otwierają się i zamykają za każdym razem to się przełącza.Na dłuższą metę styki te mogą się zużyć, spalić lub ulec uszkodzeniu w wyniku iskrzenia (łuku) podczas przełączania wysokiego prądu.W rezultacie przekaźniki mają ograniczoną żywotność, szczególnie w zastosowaniach z częstym przełączaniem.

MOSFET a przekaźnik: izolacja elektryczna i bezpieczeństwo

Izolacja elektryczna i bezpieczeństwo są wymagane podczas pracy z obwodami wysokiego napięcia lub wrażliwymi.A przekaźnik zapewnia pełną izolację galwaniczną pomiędzy stroną sterującą a stroną obciążenia.Oznacza to, że te dwie części nie są bezpośrednio połączone, więc wysokie napięcie lub zakłócenia z obciążenia nie mogą łatwo dotrzeć do obwodu sterującego.

A MOSFETz drugiej strony, sam w sobie nie zapewnia pełnej izolacji.Sygnał sterujący i obciążenie korzystają z tej samej ścieżki elektrycznej, zatem istnieje bezpośrednie połączenie.Oznacza to, że należy zachować szczególną ostrożność podczas projektowania obwodu, szczególnie w przypadku wyższych napięć.Aby uzyskać izolację za pomocą tranzystorów MOSFET, zwykle wymagane są dodatkowe komponenty, takie jak optoizolatory lub obwody sterownika.

Typowe błędy przy wyborze pomiędzy MOSFET-em a przekaźnikiem

Wybór niewłaściwego urządzenia może spowodować słabą wydajność, uszkodzenie lub zagrożenie bezpieczeństwa.Oto typowe błędy, których należy unikać:

Używanie MOSFET-u do obciążeń prądu przemiennego o wysokim napięciu - Tranzystory MOSFET są przeznaczone głównie dla prądu stałego.Używanie ich bezpośrednio do prądu przemiennego bez odpowiedniego projektu może spowodować awarię.

Ignorowanie potrzeb izolacji elektrycznej - Jeśli Twój system wymaga izolacji ze względów bezpieczeństwa, często lepszym wyborem jest przekaźnik.

Wybór niewłaściwego napięcia lub prądu znamionowego - Używanie urządzenia o niższych parametrach niż wymagane może prowadzić do przegrzania lub uszkodzenia.

Nieprawidłowe sterowanie bramką MOSFET - Słabe lub nieprawidłowe napięcie bramki może spowodować nagrzanie MOSFET-u i brak pełnego przełączenia.

Zastosowanie przekaźnika do szybkiego przełączania - Przekaźniki są powolne i mogą szybko się zużyć, jeśli są przełączane zbyt często.

Zapominając o poborze mocy cewki przekaźnika - Przekaźniki wymagają stałego zasilania, aby pozostać włączone, co może powodować marnowanie energii w długotrwałych systemach.

Ignorowanie zarządzania ciepłem w tranzystorach MOSFET - Bez odpowiedniego chłodzenia i konstrukcji tranzystory MOSFET mogą się przegrzewać pod obciążeniem.

Nie biorąc pod uwagę żywotności - Przekaźniki zużywają się z biegiem czasu, szczególnie w zastosowaniach z częstym przełączaniem.

Nieprawidłowe okablowanie styków lub zacisków - Nieprawidłowe połączenia mogą spowodować awarię obwodu lub nieoczekiwane zachowanie.

Jak wybrać pomiędzy MOSFET a przekaźnikiem

Wybór pomiędzy MOSFET-em a przekaźnikiem jest prosty, jeśli spojrzysz na potrzeby swojego obwodu.

Najpierw sprawdź rodzaj mocy.Jeśli obwód korzysta z zasilania prądem przemiennym, przekaźnik jest zazwyczaj lepszym wyborem.Jeśli wykorzystuje zasilanie prądem stałym, lepszy jest MOSFET.Następnie pomyśl o wielkość ładunku.W przypadku wysokiego napięcia lub wysokiego prądu przekaźnik jest bezpieczniejszy.W przypadku małej i średniej mocy MOSFET działa dobrze.

Teraz rozważ prędkość .Jeśli obwód wymaga bardzo szybkiego lub wielokrotnego przełączania, użyj MOSFET-u.Jeśli przełączanie jest powolne lub tylko raz na jakiś czas, przekaźnik jest w porządku.Pomyśl także bezpieczeństwo.Jeśli potrzebujesz izolacji pomiędzy sterowaniem a obciążeniem, wybierz przekaźnik.Jeśli izolacja nie jest potrzebna, MOSFET jest w porządku.

Spójrz zużycie energiiteż.MOSFET zużywa mniej energii, podczas gdy przekaźnik zużywa więcej mocy, ponieważ jego cewka pozostaje WŁĄCZONA.Na koniec pomyśl rozmiar i życie.MOSFET jest mały i trwa dłużej.Przekaźnik jest większy i może się zużyć, ale nadal nadaje się do prostych prac.

Wniosek

Zarówno tranzystory MOSFET, jak i przekaźniki są użytecznymi urządzeniami przełączającymi, ale każdy z nich jest najlepszy w różnych sytuacjach.Przekaźnik jest dobrym wyborem w przypadku wysokiego napięcia, obciążeń prądu przemiennego i bezpiecznej izolacji, podczas gdy MOSFET jest lepszy w przypadku szybkiego przełączania, niskiego zużycia energii i nowoczesnych systemów elektronicznych.Rozumiejąc różnice w szybkości, wydajności, żywotności i bezpieczeństwie, możesz wybrać odpowiednie urządzenie do swoich potrzeb.
