Kondensatory klasy X i klasy Y: jaka jest różnica?
2026-04-25 129

Kondensatory klasy X i Y to główne części stosowane w urządzeniach elektronicznych podłączanych do zasilania prądem przemiennym.Pomagają zredukować niepożądany szum i zapewnić bezpieczeństwo obwodu, szczególnie w przypadku wysokiego napięcia i skoków napięcia.Ponieważ są one podłączone bezpośrednio do sieci elektrycznej, należy zrozumieć, jak działają i jak prawidłowo z nich korzystać.W tym artykule wyjaśniono, czym są kondensatory klasy X i klasy Y, jak działają, jakie są różnice, typy i miejsce ich stosowania.Pokazuje także, jak wybrać ten właściwy, zasady bezpieczeństwa, których należy przestrzegać i najczęściej popełniane błędy, których należy unikać.

Katalog

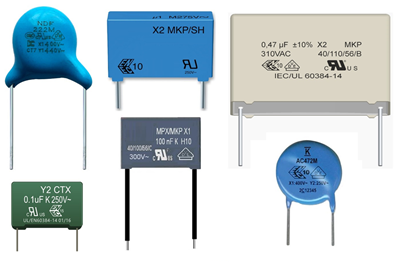

Rysunek 1. Kondensatory bezpieczeństwa klasy X i Y

Co to są kondensatory klasy X i klasy Y?

Klasa X i Kondensatory klasy Y są kondensatory o klasie bezpieczeństwa stosowane w obwodach zasilania prądem przemiennym, zwłaszcza w urządzeniach podłączanych bezpośrednio do sieci elektrycznej.Ich głównym celem jest redukcja szumów elektrycznych i utrzymanie prawidłowego działania obwodów przy jednoczesnym zachowaniu bezpieczeństwa.Ponieważ są podłączone do wysokiego napięcia i mogą ulegać skokom napięcia, są wykonane według specjalnych konstrukcji, które spełniają rygorystyczne normy bezpieczeństwa.

Ponieważ nimi są, nazywane są one kondensatorami bezpieczeństwa zbudowany tak, aby zawodził w bezpieczny i kontrolowany sposób.Pomaga to zapobiegać zagrożeniom, takim jak porażenie prądem, zwarcie lub pożar.Kondensatory klasy X są zwykle podłączane między liniami zasilającymi, natomiast kondensatory klasy Y są podłączane między linią a masą, gdzie bezpieczeństwo jest bardziej potrzebne.

Jak działają kondensatory klasy X i Y

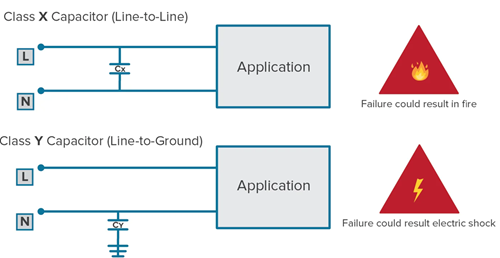

Rysunek 2. Schemat podłączenia kondensatorów klasy X i klasy Y

Kondensatory klasy X i Y działają poprzez filtrowanie szumów o wysokiej częstotliwości przesyłanych wzdłuż linii zasilania prądem przemiennym.Układy elektryczne często generują niepożądane sygnały, takie jak zakłócenia elektromagnetyczne (EMI), które mogą wpływać na działanie urządzeń elektronicznych.Kondensatory te pomagają zmniejszyć te zakłócenia.

Kondensatory klasy X umieszczane są w poprzek linii elektroenergetycznych, gdzie pochłaniają i wygładzają szumy powstające pomiędzy przewodami.Kondensatory klasy Y są połączone pomiędzy linią a masą, gdzie bezpiecznie kierują niepożądane sygnały z dala od obwodu.Kontrolując te sygnały szumu, oba typy pomagają poprawić stabilność sygnału i zmniejszyć zakłócenia w systemach elektronicznych.

Kondensatory klasy X i klasy Y: jaka jest różnica?

Kondensatory klasy X i klasy Y służą do redukcji szumów elektrycznych w obwodach zasilania prądem przemiennym, ale różnią się miejscem podłączenia i rolą bezpieczeństwa.Kondensatory klasy X są umieszczane pomiędzy linią fazową i neutralną w celu filtrowania szumów w zasilaczu i stwarzają mniejsze ryzyko bezpieczeństwa.Kondensatory klasy Y są połączone pomiędzy linią a masą, gdzie bezpieczeństwo jest bardziej potrzebne, ponieważ awaria może prowadzić do porażenia prądem.Z tego powodu kondensatory klasy Y są zaprojektowane tak, aby otwierać się w przypadku awarii, podczas gdy kondensatory klasy X mogą ulegać zwarciom i polegać na urządzeniach zabezpieczających, takich jak bezpieczniki.Różnice podsumowano w poniższej tabeli:

Funkcja	Klasa Kondensator X	Klasa Kondensator Y
Połączenie	Linia do linii (Na żywo – neutralny)	Linia do ziemi
Główny cel	Zmniejsz hałas w poprzek linię energetyczną	Zmniejsz hałas do uziemić i poprawić bezpieczeństwo
Ryzyko bezpieczeństwa	Niższe ryzyko	Wyższe ryzyko (bezpośrednio związane z bezpieczeństwem użytkownika)
Tryb awarii	Może się nie udać	Zaprojektowany tak, aby nie otwierał się
Ochrona	Wyzwala bezpiecznik lub wyłącznik w przypadku zwarcia	Zapobiega porażeniu elektrycznemu szok po otwarciu
Powszechne zastosowanie	Łącznie filtrowanie	Linia-ziemia filtrowanie
Wymóg bezpieczeństwa	Standardowe bezpieczeństwo projekt	Bardziej rygorystyczne bezpieczeństwo projekt
Aplikacje	Zasilacze, urządzenia	filtry EMI, obwody uziemiające

Parametry znamionowe kondensatorów klasy X i Y

Kondensatory bezpieczeństwa są klasyfikowane na podstawie ich zdolności do radzenia sobie z warunkami napięcia i udarami w obwodach prądu przemiennego.Wartości te są zgodne z międzynarodowymi standardami i pomagają zapewnić bezpieczną pracę po podłączeniu do zasilania sieciowego.

Klasa X Oceny

Podklasa	Fala Możliwości (impuls szczytowy)	Impuls Wytrzymać (typowo)	Użyj Sprawa
X1	Wysoka (>2,5 kV)	Do ~4 kV	Wysoki wzrost środowiska
X2	Średni (≤2,5 kV)	Do ~2,5 kV	Urządzenia ogólne (najczęściej)
X3	Niski (≤1,2 kV)	Nie określono	Warunki niskiego wzrostu

Klasa Y Oceny

Podklasa	Oceniono Napięcie	Impuls Wytrzymać (typowo)	Użyj Sprawa
Y1	Do ~500 VAC	Do ~8 kV	Wysokie bezpieczeństwo aplikacje
Y2	~150–300 V prądu przemiennego	Do ~5 kV	Zastosowanie ogólne (wspólne)
Y3	~150–250 V prądu przemiennego	Nie określono	Ograniczone użycie
Y4	Poniżej ~150 VAC	Do ~2,5 kV	Niskie napięcie aplikacje

Rodzaje kondensatorów klasy X

Kondensatory klasy X dobierane są na podstawie obciążenia elektrycznego, jakiemu może podlegać obwód.Zamiast skupiać się wyłącznie na wartościach technicznych, bardziej pomocne jest zrozumienie, gdzie każdy typ sprawdza się najlepiej w rzeczywistych sytuacjach i jak pasuje do ogólnego projektu.

• X1 → nadaje się do trudnych warunków, w których mogą wystąpić silne skoki napięcia lub niestabilne warunki zasilania, takich jak urządzenia przemysłowe lub obszary z częstymi przepięciami.Ten typ wybiera się, gdy wymagana jest długoterminowa niezawodność i ochrona przed zdarzeniami wysokoenergetycznymi.

• X2 → najpowszechniej stosowana opcja w sprzęcie AGD, adapterach i zasilaczach.Działa dobrze w normalnych warunkach pracy i zapewnia skuteczne filtrowanie szumów w codziennej elektronice bez potrzeby stosowania ekstremalnej ochrony przeciwprzepięciowej.

• X3 → przeznaczone do obwodów niskonapięciowych, gdzie zakłócenia napięcia są minimalne, a środowisko elektryczne jest stabilne.Jest mniej powszechny i ​​​​zwykle stosowany w kontrolowanych warunkach, gdzie nie jest wymagana wysoka ochrona przeciwprzepięciowa.

Rodzaje kondensatorów klasy Y

Kondensatory klasy Y dobierane są w oparciu o wymagany poziom bezpieczeństwa, ponieważ są podłączone między linią energetyczną a masą.Ponieważ taka pozycja jest wymagana, każdy typ zaprojektowano tak, aby zapewniał inny poziom ochrony w zależności od zastosowania i warunków pracy.

•Y1 → przeznaczone do środowisk wysokiego ryzyka, takich jak systemy przemysłowe lub sprzęt medyczny, gdzie wymagana jest maksymalna ochrona.Ten typ wytrzymuje wyższe napięcie i jest stosowany w obwodach o rygorystycznych wymaganiach bezpieczeństwa.

• Y2 → najczęstszy wybór w przypadku sprzętu AGD i RTV.Zapewnia niezawodną ochronę przy zachowaniu dobrej wydajności w normalnych warunkach.

• Y3 → stosowane w projektach specjalistycznych lub mniej powszechnych, często tam, gdzie obowiązują szczególne ograniczenia projektowe.Nie jest powszechnie stosowany w nowoczesnych zastosowaniach.

• Y4 → nadaje się do systemów niskiego napięcia, gdzie obciążenia elektryczne są mniejsze, a wymagany poziom bezpieczeństwa nie jest tak wymagający.

Zastosowania kondensatorów klasy X i Y

Zasilacze - stosowany w stopniach filtrowania sygnału wejściowego w celu redukcji szumów i stabilizacji mocy wchodzącej do obwodu.

Sprzęt AGD - występuje w urządzeniach takich jak telewizory, pralki i lodówki, aby zminimalizować zakłócenia i zapewnić niezawodne działanie.

Filtry EMI/RFI - służy do tłumienia szumów elektromagnetycznych i o częstotliwości radiowej, pomagając urządzeniom spełniać standardy regulacyjne.

Sprzęt audio - pomaga usunąć niechciane szumy, poprawiając klarowność dźwięku we wzmacniaczach i głośnikach.

Systemy komunikacyjne - zmniejsza zakłócenia, które mogą mieć wpływ na transmisję sygnału i wydajność.

Sprzęt przemysłowy - stosowane w maszynach narażonych na duże zakłócenia elektryczne w celu utrzymania stabilnej pracy.

Urządzenia medyczne - zapewnia bezpieczną pracę i ogranicza zakłócenia w wrażliwych układach elektronicznych.

Elektronika użytkowa - stosowany w ładowarkach, adapterach i małych urządzeniach elektronicznych do kontroli i ochrony przed hałasem.

Jak wybrać odpowiedni kondensator bezpieczeństwa

Wybór odpowiedniego kondensatora bezpieczeństwa zależy od położenia obwodu, poziomu napięcia i wymagań bezpieczeństwa.Ponieważ kondensatory te są podłączone do sieci prądu przemiennego, wybór odpowiedniego typu jest wymagany zarówno ze względu na wydajność, jak i ochronę.

Zidentyfikuj punkt połączenia - Użyj kondensatora klasy X do filtrowania linii do linii i kondensatora klasy Y do ochrony linii do masy.

Sprawdź napięcie znamionowe - Upewnij się, że kondensator wytrzyma napięcie prądu przemiennego i możliwe przepięcia w systemie.

Wybierz właściwą klasę (X1, X2, Y1, Y2) - Wybierz wyższą klasę dla obwodów narażonych na silne skoki napięcia lub istotne warunki bezpieczeństwa.

Weź pod uwagę środowisko aplikacji - Systemy przemysłowe mogą wymagać komponentów o wyższych parametrach, podczas gdy urządzenia gospodarstwa domowego zwykle korzystają ze standardowych typów.

Szukaj certyfikatów bezpieczeństwa - Upewnij się, że kondensator spełnia uznane normy, takie jak IEC, UL lub CSA, zapewniające niezawodne działanie.

Sprawdź rozmiar fizyczny i montaż - Upewnij się, że komponent pasuje do projektu i układu obwodu.

Zrównoważ koszty i wydajność - Wybierz kondensator, który spełnia wymagania bezpieczeństwa, bez nadmiernego projektowania obwodu.

Normy bezpieczeństwa dla kondensatorów klasy X i Y

Klasa X i Kondensatory klasy Y musi przestrzegać rygorystycznych norm bezpieczeństwa ponieważ są one podłączone bezpośrednio do sieci prądu przemiennego i narażone na wysokie napięcie i przepięcia.Normy te zapewniają, że kondensatory działają niezawodnie, a awarie nie powodują zagrożenia, takiego jak porażenie prądem lub pożar.

Komponenty te są testowane i certyfikowane przez uznane organizacje, takie jak IEC (Międzynarodowa Komisja Elektrotechniczna), ul (Underwriters Laboratories) oraz CSA (Kanadyjskie Stowarzyszenie Normalizacyjne).Najczęściej stosowaną wytyczną jest IEC 60384-14, który określa klasyfikację, metody testowania i wymagania eksploatacyjne dotyczące kondensatorów bezpieczeństwa.

Aby spełnić te standardy, kondensatory poddawane są badaniom takim jak:

• Testy wysokonapięciowe w celu sprawdzenia, czy wytrzymają warunki normalne i udarowe

• Testowanie impulsowe w celu sprawdzenia odporności na nagłe skoki napięcia

• Testy wytrzymałościowe w celu sprawdzenia długoterminowej niezawodności

• Testowanie awarii w celu potwierdzenia, że zawodzą bezpiecznie (zachowanie otwarte lub kontrolowane)

Typowe błędy podczas stosowania kondensatorów bezpieczeństwa

Podczas korzystania z kondensatorów bezpieczeństwa kilka błędów może mieć wpływ zarówno na wydajność, jak i bezpieczeństwo.Jednym z największych problemów jest używając niewłaściwego typu (Klasa X kontra klasa Y), zwłaszcza umieszczenie kondensatora klasy X w pozycji linia-masa, co może zwiększyć ryzyko porażenia prądem.Kolejnym problemem jest wybierając złą ocenę, gdzie niższa klasa może nie poradzić sobie prawidłowo z przepięciami i może przedwcześnie ulec awarii.Jest to również wymagane unikaj ignorowania certyfikatów bezpieczeństwa, ponieważ komponenty niecertyfikowane mogą nie spełniać wymaganych norm.Można przeoczyć rzeczywiste warunki pracy, takie jak skoki napięcia lub niestabilna moc, które mogą uszkodzić kondensator.Ponadto złe umiejscowienie obwodu i niewłaściwe uziemienie może zmniejszyć skuteczność filtrowania i stworzyć zagrożenie dla bezpieczeństwa.Używanie niskiej jakości lub uszkodzone elementy może prowadzić do zawodnej pracy, a założenie, że wszystkie kondensatory są takie same, jest poważnym błędem, w zastosowaniach sieciowych prądu przemiennego należy używać wyłącznie kondensatorów o parametrach bezpieczeństwa.

Wniosek

Kondensatory klasy X i Y pomagają w utrzymaniu prawidłowego i bezpiecznego działania obwodów elektronicznych.Rozumiejąc ich przeznaczenie, rodzaje i prawidłowe użytkowanie, możesz wybrać odpowiedni kondensator do swoich potrzeb i uniknąć problemów.Używanie odpowiedniego kondensatora bezpieczeństwa i przestrzeganie właściwych wskazówek pomoże chronić zarówno urządzenie, jak i Ciebie, poprawiając jednocześnie ogólną wydajność.
