Systemy sterowania otwartą pętlą vs zamkniętej pętli: jaka jest różnica?
2025-06-25 37353

Systemy sterowania pomagają maszynom i urządzeniom działać tak, jak chcemy.Są używane w wielu rzeczach wokół nas, takich jak fani, pralki i samochody.W tym artykule wyjaśnia oba typy w prosty sposób, w tym sposób, w jaki działają, ich zalety, gdzie są używane i jak się porównują.

Katalog

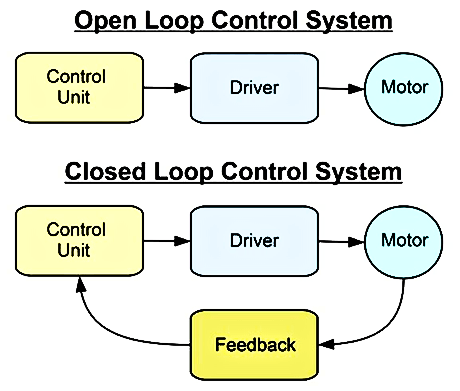

Rysunek 1. Schemat systemu sterowania otwartą i zamkniętą pętlą

Co to jest system sterowania?

System sterowania jest czymś, co pomaga maszynom lub procesom robić to, co powinny.Te pętle sprawdzają, czy wynik jest prawidłowy i w razie potrzeby wprowadza zmiany.Systemy sterowania są używane w przedmiotach codziennych, takich jak klimatyzatory, lodówki, zbiorniki toaletowe, automatyczne żelazka, a nawet w samochodach, takich jak rejsy.W większych systemach znajdują się w fabrykach, elektrowniach, robotach i systemach transportowych w celu poprawy bezpieczeństwa, prędkości i wydajności.

Istnieją dwa główne rodzaje systemów sterowania: otwartą pętlę i pętlę zamkniętą.Te 2 działają na różne sposoby, a każdy ma swoje własne zastosowania, zalety i ograniczenia.W następnych sekcjach omówimy, jak działają, jakie są ich zalety i wady oraz gdzie każdy typ jest często widoczny.

Co to jest system sterowania otwartą pętlą?

System sterowania otwartą pętlą to system, który działa oparty na ustalonym ustawieniu.Po udzieleniu instrukcji wykona zadanie i zatrzyma się.Nie sprawdza, czy wynik jest poprawny, czy nie.System nie wprowadza żadnych zmian podczas jego działania.Ten rodzaj systemu nie ma opinii.Oznacza to, że nie patrzy na wyjście, aby sprawdzić, czy coś trzeba naprawić.Po prostu podąża za ustawieniem podanym na początku i kontynuuje, nawet jeśli coś pójdzie nie tak.

Oto prosty przykład:

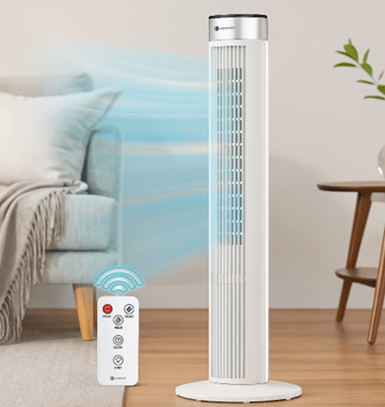

Rysunek 2. Wentylator z timerem

Przykładem systemu sterowania otwartą pętlą jest wentylator z timerem.Ustawiasz wentylator na 20 minut.Po 20 minutach wyłącza się, nawet jeśli pokój jest nadal gorący.Wentylator nie sprawdza temperatury.Następuje tylko czas, który ustawiłeś.Tak działa system otwartej pętli, nie ma sprawdzania ani regulacji.

Zalety i wady systemu kontroli pętli otwartej

Zalety otwartej pętli:

- Systemy otwartej pętli są łatwe do zrozumienia i obsługi.Nie ma złożonych części ani sygnałów sprzężenia zwrotnego.

- Ponieważ nie używają czujników ani urządzeń zwrotnych, są tańsze do budowania i utrzymania.

- Te systemy reagują szybko, ponieważ nie spędzają czasu na sprawdzaniu wyjściowego ani dokonywania korekt.

- Konstrukcja systemu jest prosta, co ułatwia instalację i rozwiązywanie problemów.

- Mniej części oznacza mniej rzeczy, które mogą pękać.To sprawia, że ​​system jest bardziej niezawodny w podstawowych zadaniach.

- Systemy otwartej pętli są dobre do zadań, w których warunki niewiele się zmieniają, a dokładność nie jest dużym problemem.

Wady otwartej pętli:

- System nie sprawdza, czy wynik jest dobry czy zły.

- Jeśli coś się zmieni podczas działania systemu, dane wyjściowe może być nieprawidłowe.

- Po rozpoczęciu po prostu postępuje zgodnie z instrukcjami ustalonymi i nie wprowadza żadnych zmian.

- Nie działa dobrze, gdy zmienia się środowisko lub sytuacja podczas pracy.

- Jeśli wynik jest nieprawidłowy, osoba musi go zauważyć i naprawić następnym razem.

Zastosowania systemu kontroli pętli otwartej

Wentylator lub grzejnik oparty na timerze - uruchamia się przez określony czas i zatrzymuje się, bez sprawdzania temperatury pokojowej.

Proste światło światła - zmienia światła na podstawie ustalonego czasu, a nie rzeczywistego ruchu.

Podstawowa pralka - śledzi stały cykl mycia bez sprawdzania, czy ubrania są czyste.

Napełnianie wody timerem - napełnia wodę przez określony czas, a nie na podstawie tego, jak pełny jest zbiornik.

Kuchenka ryżowa z timerem - gotuje przez ustawiony czas, bez sprawdzania, czy ryż jest w pełni ugotowany.

Co to jest system sterowania w pętli zamkniętej?

System sterowania w zamkniętej pętli to system, który obserwuje własne wyjście i wprowadza zmiany podczas pracy.Wykorzystuje informacje zwrotne, aby sprawdzić, czy wynik jest prawidłowy.Jeśli wyjście nie jest tym, czym powinien być, system dostosowuje się do rozwiązania problemu.

W przeciwieństwie do systemu sterowania otwartą pętlą, który jest zgodny tylko z ustaloną instrukcją i nie sprawdza wyniku, system zamkniętej pętli zawsze sprawdza i koryguje.To sprawia, że ​​jest bardziej dokładny, bardziej niezawodny i lepszy do zadań, w których zmieniają się warunki.

Oto prosty przykład:

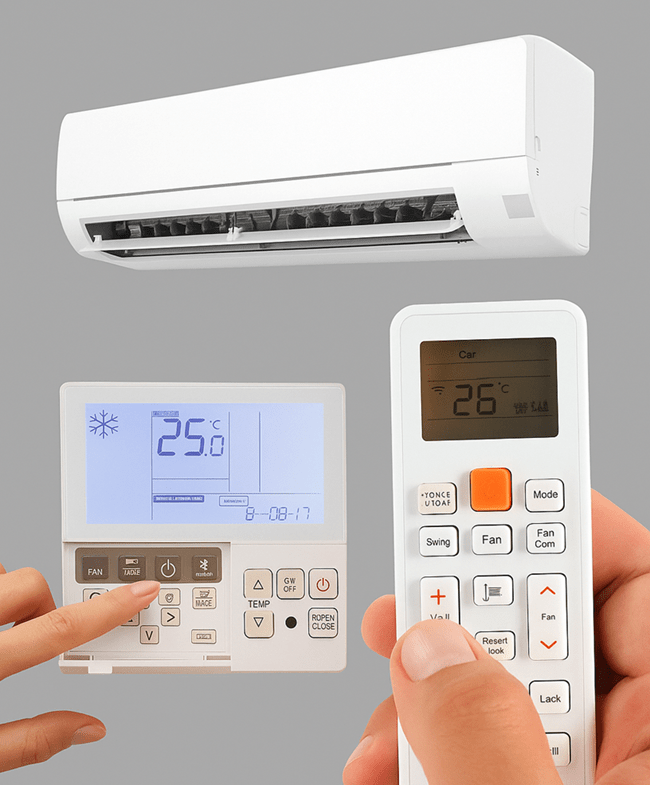

Rysunek 3. Klimatyzator z termostatem

Klimatyzator z termostatem.Ustawiasz temperaturę na 25 ° C.Klimatyzator włącza się i wciąż sprawdza temperaturę pokojową.Jeśli pokój staje się zbyt ciepły, ochładza go.Gdy pokój osiągnie 25 ° C, wyłącza się.Jeśli znów będzie gorąco, włącza się.Ten system wciąż sprawdza i reguluje, aby utrzymać odpowiednią temperaturę.

Zalety i wady systemu kontroli zamkniętej pętli

Zalety w pętli zamkniętej:

- daje bardziej prawidłowe wyniki.System sprawdza wyjście i naprawia każdy błąd, więc wynik jest bliższy temu, czego chcesz.

- zmienia się automatycznie.Jeśli coś zmieni się wokół systemu, może sama w sobie dostosować bez pomocy.

- Utrzymuje stabilny poziom wyjściowy, nawet jeśli zmienią się warunki pracy.

- Ten rodzaj systemu jest lepszy do zadań, które należy wykonać poprawnie i bezpiecznie.

- Ponieważ się to naprawia, nie ma potrzeby, aby ktoś go oglądał przez cały czas.

- System sterowania w zamkniętej pętli działa dobrze w systemach, które wymagają regularnych zmian i większej kontroli.

Wady zamkniętej pętli:

- Zamknięta pętla kosztuje więcej, ponieważ potrzebuje czujników, części sprzężenia zwrotnego i jednostki sterującej.

- Projektowanie systemu jest trudniejsze do zrozumienia i skonfigurowania w porównaniu z systemami otwartej pętli.

- Więcej części oznacza większe szanse, że coś pójdzie nie tak, więc należy je częściej sprawdzać.

- Ponieważ system wciąż sprawdza i dostosowuje, może reagować wolniej w niektórych szybko zmieniających się sytuacjach.

- Wykorzystuje więcej energii, ponieważ musi nadal uruchamiać informacje zwrotne i części sterujące.

Zastosowania systemu sterowania w pętli zamkniętej

Klimatyzator - sprawdza temperaturę pokojową i automatycznie dostosowuje chłodzenie.

Sterowanie samochodu - utrzymuje prędkość samochodu stabilnie, sprawdzając i regulując na podstawie zmian dróg.

Inteligentna pralka - wyczuwa poziom wody lub brud i dostosowuje czas mycia lub prędkość.

Robot przemysłowy - wykorzystuje czujniki do dostosowywania ruchu w celu lepszej dokładności zadań.

Piekarnik z kontrolą temperatury - utrzymuje ciepło stabilne, włączając lub wyłączając grzejnik na podstawie ustalonej temperatury.

Jak działa sprzężenie zwrotne w systemie zamkniętej pętli

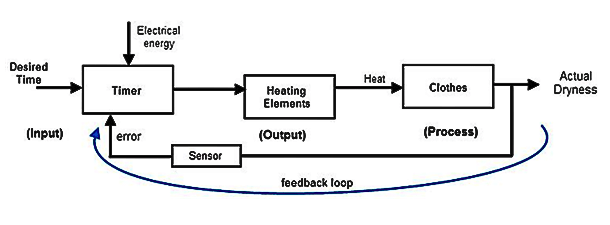

Rysunek 4. Przykład sprzężenia zwrotnego w systemie suszarki zamkniętej

W systemie sterowania w zamkniętej pętli sprzężenie zwrotne to proces, który umożliwia systemowi monitorowanie własnego wyjścia i wprowadzanie zmian, jeśli coś jest nie tak.To sprawia, że ​​systemy zamkniętej pętli są bardziej dokładne i niezawodne niż systemy otwartej pętli.

Krok po kroku:

Wejście jest podane → System otrzymuje wartość docelową lub pożądaną, zwaną również punktem ustawionym.To właśnie chcemy, aby system osiągnął, na przykład ustawienie wentylatora, aby zatrzymał pomieszczenie w temperaturze 25 ° C.

System zaczyna działać → W oparciu o dane wejściowe system zaczyna działać.Wykonuje działanie, takie jak włączenie silnika, prowadzenie grzejnika lub zwiększenie prędkości.

Wyjście jest mierzone → Podczas działania systemu czujniki mierzą to, co się faktycznie się dzieje.Na przykład czujnik temperatury sprawdza aktualną temperaturę w pomieszczeniu.

Informacje zwrotne są wysyłane do kontrolera → Zmierzone dane wyjściowe są wysyłane z powrotem do kontrolera.Jest to sygnał sprzężenia zwrotnego, który mówi systemowi, jak blisko jest do wartości docelowej.

Porównanie jest dokonywane → Kontroler porównuje rzeczywiste wyjście z pożądanym wejściem.Jeśli są takie same, nie wprowadzono żadnych zmian.Jeśli istnieje różnica (nazywana błąd), kontroler wie, że coś należy dostosować.

System dokonuje poprawek → Jeśli wyjście jest zbyt niskie lub zbyt wysokie, system zmieni działanie, aby zmniejszyć błąd.Na przykład, jeśli pokój jest zbyt zimny, grzejnik zwiększy swoją moc.

Informacje zwrotne pomagają systemowi postępować właściwie, nawet jeśli coś wokół zmienia się.Bez informacji zwrotnych system będzie działał w ten sam sposób, nawet jeśli wynik jest zły.Ale dzięki sprzężeniu zwrotnym system może szybko sprawdzić, czy coś jest wyłączone i wprowadzić zmiany, aby to naprawić.

Tabela porównawcza: Open Loop vs System sterowania pętli zamkniętej

Systemy kontroli otwartej pętli i zamkniętej pętli to 2 sposoby kontrolowania działania maszyn.Systemy otwartej pętli są proste i niedrogie, podczas gdy systemy zamkniętej pętli są lepsze w przypadku zadań wymagających prawidłowych i stałych wyników.Poniższa tabela pokazuje główne różnice między tymi dwoma systemami sterowania.

Funkcja	System sterowania otwartą pętli	System sterowania zamkniętą pętli
Informacja zwrotna	Nie używa informacja zwrotna	Używa informacji zwrotnej do Sprawdź i popraw wyjście
Dokładność	Mniej dokładne;Móc Podaj złe wyniki, jeśli warunki się zmienią	Dokładniejsze; dostosowuje wyjście, aby pasowały do ​​pożądanego wyniku
Działanie kontrolne	Naprawił;nie Zależ się od wyjścia	Zależy od Rzeczywiste wyjście i zmiany zgodnie z wymaganiami
Dostosowanie systemu	Nie można dostosować się	Dostosowuje się automatycznie na podstawie informacji zwrotnych
Złożoność	Prosty do zaprojektowania i zrozum	Bardziej złożone w Projektowanie i konfiguracja
Koszt	Tańsze w budowie i utrzymuj	Droższe należne do czujników i części sprzężenia zwrotnego
Stabilność	Może stać się niestabilne, jeśli zmienia się środowisko	Nawet bardziej stabilny Kiedy warunki pracy się zmieniają
Konserwacja	Wymaga niewielkiej konserwacji	Wymaga więcej opieki Z powodu większej liczby części i czujników
Prędkość działania	Szybka operacja Ponieważ nie jest czas na opinie	Może być nieznacznie wolniej z powodu sprawdzania i dostosowywania
Niezawodność	Mniej niezawodny, jeśli zadanie wymaga precyzji	Bardziej niezawodny, szczególnie w przypadku głównych zadań
Łatwość użytkowania	Łatwe w obsłudze; Działa z prostym wejściem	Wymaga odpowiedniej konfiguracji A czasem dobra obsługa
Zużycie energii	Zużywa mniej energii Ponieważ w grę wchodzi mniej części	Może użyć więcej energia z powodu ciągłego monitorowania
Przykłady	Fan oparty na timer, Podstawowa pralka, proste światła	Klimatyzator, Automatyczna kontrola prędkości samochodu, inteligentne pralki
Najlepiej użyte	Proste zadania tam Warunki niewiele się zmieniają	Zadania, w których wyjście Musi być prawidłowe, a warunki mogą się zmienić

Wniosek

Systemy kontroli otwartej pętli i zamkniętej pętli są skuteczne.Systemy otwartej pętli są łatwe w użyciu i kosztują mniej, ale nie sprawdzają, czy zadanie jest właściwe.Systemy zamkniętej pętli są dokładniejsze, ponieważ mogą oglądać wynik i dostosowywać się.Są lepsze w przypadku zadań, które wymagają prawidłowych wyników i mogą się zmienić podczas pracy.Wiedza o tym, jak każdy działa, pomaga wybrać odpowiedni system dla Twoich potrzeb.
